Inhaltszusammenfassung für GÄN GT

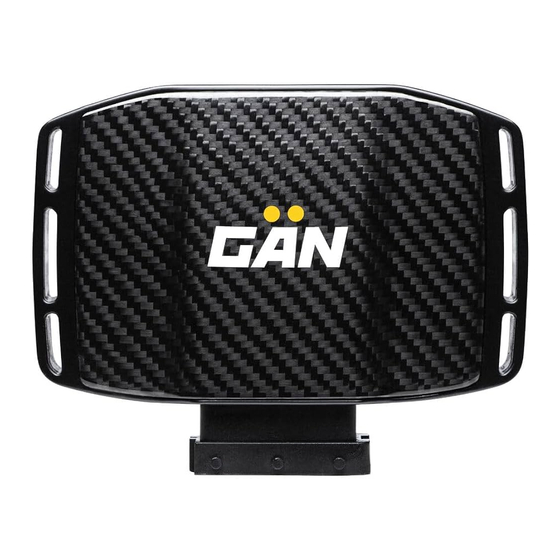

  • Seite 1 SCHWARZ. SCHNELL. SICHER. GAN GT...
  • Seite 2 SCHWARZ. SCHNELL. SICHER.

  • Seite 3: Inhaltsverzeichnis

    VORBEREITUNG FÜR DEN EINBAU.............9 ANSCHLUSS AN SENSOR/SENSOREN..........11 COMMON RAIL MOTOR 1-KANAL............13 COMMON RAIL MOTOR 2-KANAL............16 COMMON RAIL MOTOR 3-KANAL............19 TURBOBENZINER MOTOR 1-KANAL...........23 TURBOBENZINER MOTOR 2-KANAL..........26 TURBOBENZINER MOTOR 3-KANAL..........29 ANSCHLUSS VON GÄN GT AM KABELBAUM........33 ANSCHLUSS VON GÄN GT AN SMARTPHONE........34...
  • Seite 4 BEFESTIGUNG VON GÄN GT UNTER DER MOTORHAUBE....36 ABSCHLUSS DES EINBAUS..............37 BEDIENUNG DER GÄN APP..............38 FAHRMODI........................38 MENÜ..........................39 EINSTELLUNGEN: MEIN AUTO...................40 EINSTELLUNGEN: VORWÄRMEN DES AUTOS............40 EINSTELLUNGEN: INGENIEURMENÜ/ CUSTOM BY GÄN........41 EINSTELLUNGEN: INGENIEURMENÜ/ CUSTOM BY USER........41 PRODUKTSPEZIFIKATION..............43...

  • Seite 5: Vorwort

    Team arbeitet. Wir sind dieses Team und wir sind immer da. Das Team von Designern hat versucht, ein ideales und schönes Gerät zu schaffen das würdig ist, GÄN GT zu heißen und zu Ihnen zu gehören. Das Team von Ingenieuren stimmt die Software für Ihr Auto so genau wie möglich ab, sodass Sie Erster sind.

  • Seite 6: Lieferumfang

    SCHILD. Kann auf dem vorderen Kotflügel des Autos oder auf dem Kofferraumdeckel montiert werden. * Abbildung des Kabelbaums kann abweichen, denn der Kabelbaum ist individuell für Ihr Fahrzeug geliefert. * * GÄN GT kann für 5 verschiedene Autos abgestimmt werden, Tune Files sind im Server gespeichert. LIEFERUMFANG...

  • Seite 7: Herunterladen Der Gantuning App

    H ERUNT ERLAD E N D E R G ANTUNING A PP 1. Kostenlose GANTUNING APP ist (wird aus APP Store und Google Play heruntergeladen) kompatibel mit den folgenden Betriebssystemen: iOS 8.0 und höher und Android 4.4 und höher. Android 4.4 IOS 8.0 und höher und höher...
  • Seite 8 3. Laden Sie nun die GANTUNING App herunter und installieren Sie diese auf Ihrem Smartphone. 4. Starten Sie GANTUNING App beim Klicken auf das erscheinende Symbol. 5. Die weitere Arbeit mit der App wird nach der Installation des GÄN GT Tuning Moduls in Ihrem Auto fortgesetzt (Seite 34). HERUNTERLADEN DER GANTUNING APP...

  • Seite 9: Vorbereitung Für Den Einbau

    VOR B E R E I TU N G F Ü R D EN E INBAU ACHTUNG! WICHTIGE INFORMATIONEN 1. Lassen Sie bitte vor dem Einbau des GÄN GT den Motor abkühlen. Es besteht gegebenenfalls Verbrennungsgefahr. 2. Öffnen Sie die Motorhaube Ihres Fahrzeugs und verriegeln Sie die Türen.
  • Seite 10 – mit Schrauben. Lösen Sie die Schrauben gegen den Uhrzeigersinn. – an einfachen Halteclips, die sich auf der Unterseite der Abdeckung befinden und nicht sichtbar sind. Ziehen Sie einfach die Abdeckung hoch, dabei wackeln Sie leicht an der Abdeckung. Es wird aus den speziellen Kugelbolzen gelöst. –...

  • Seite 11: Anschluss An Sensor/Sensoren

    ANSCH LUSS A N S EN SO R /S E N SO REN ACHTUNG! WICHTIGE INFORMATION 1. Das Anschlussschema ist individuell für Ihr Auto. Nehmen Sie das Kabel aus der Box heraus; Sie können die Zahl der relevanten Sensoren für den Anschluss bestimmen.

  • Seite 12: Variante B - Mit Ausziehbarem Sicherheitsclip

    Variante A - DRUCKSICHERHEITSCLIP: drücken den Stecker ziehen Variante B - Mit ausziehbarem SICHERHEITSCLIP Öffnen und drücken den Stecker ziehen Sicherheitsclip ist geschlossen Sicherheitsclip ist geöffnet ANSCHLUSS AN SENSOR/SENSOREN...

  • Seite 13: Common Rail Motor 1-Kanal

    COMMON RA IL M OT OR 1 -KAN AL GÄN GT GÄN Kabelbaum Serienstecker Common Rail Sensor...
  • Seite 14 Steckers wieder einrastet. Auf diese Weise wird GÄN an den ersten Sensor angeschlossen. Ziehen Sie an dem Stecker und prüfen Sie die Verbindungssicherheit. Fortsetzung der Installation ist auf Seite 33 (siehe Anschluss von GÄN GT am Kabelbaum). COMMON RAIL MOTOR 1- KANAL...
  • Seite 15 Common Rail Sensor COMMON RAIL MOTOR 1- KANAL...

  • Seite 16: Common Rail Motor 2-Kanal

    COMMON RAIL MOTOR 2- KA NA L GÄN GT GÄN Kabelbaum Serienstecker Ladedruck Sensor Serienstecker Common Rail Sensor...
  • Seite 17 Verbinden Sie einen blauen Teil des GÄN-Kabelbaums mit dem Ladedruck Sensor und den anderen mit abgezogenem Serienstecker. Stellen Sie sicher, dass der Sicherheitsclip des Steckers wieder einrastet. Auf diese Weise wird GÄN GT an den zweiten Sensor angeschlossen. Ziehen Sie an dem Stecker und prüfen die Verbindungssicherheit.
  • Seite 18 Common Rail Sensor Ladedruck Sensor COMMON RAIL MOTOR 2-KANAL...

  • Seite 19: Common Rail Motor 3-Kanal

    COMMON RAIL M OT OR 3 KA NA L Nockenwellenpo- Serienstecker sitionssensor GÄN GT GÄN Kabelbaum Serienstecker Ladedruck Sensor Serienstecker Common Rail Sensor...
  • Seite 20 Nockenwellenpo- sitionssensor Ladedruck Sensor Common Rail Sensor COMMON RAIL MOTOR 3 KANAL...
  • Seite 21 In diesem Fall schließen Sie das Gerät an den Common Rail Sensor, Ladedruck Sensor und Nockenwellenpositionssensor an. Dieser Sensor am Common-Rail befindet sich am Common-Rail Rohr, das wie ein langes, dickes Rohr aussieht. Er ist leicht zu finden, weil zu diesem Rohr viele Metallrohre mit kleinem Durchmesser zulaufen.
  • Seite 22 Serienstecker. Stellen Sie sicher, dass der Sicherheitsclip des Steckers wieder einrastet. Auf diese Weise wird GÄN an den dritten Sensor angeschlossen. Fortsetzung der Installation ist auf Seite 33 (siehe Anschluss von GÄN GT am Kabelbaum). COMMON RAIL MOTOR 3 KANAL...
  • Seite 23 T URBOB ENZ IN ER MOTO R 1 -KAN AL GÄN GT GÄN Kabelbaum Serienstecker Ladedruck Sensor...

  • Seite 24: Turbobenziner Motor 1-Kanal

    Sie sicher, dass der Sicherheitsclip des Steckers wieder einrastet. Auf diese Weise wird GÄN an den ersten Sensor angeschlossen. Ziehen Sie an dem Stecker und prüfen die Verbindungssicherheit. Fortsetzung der Installation ist auf Seite 33 (siehe Anschluss von GÄN GT am Kabelbaum). TURBOBENZINER MOTOR 1-KANAL...
  • Seite 25 Ladedruck Sensor TURBOBENZINER MOTOR 1-KANAL...

  • Seite 26: Turbobenziner Motor 2-Kanal

    T URB OB ENZ IN ER M OTOR 2 -KAN AL GÄN GT GÄN Kabelbaum Serienstecker Saugrohr- drucksensor Serienstecker Ladedruck Sensor...
  • Seite 27 In diesem Fall schließen Sie das Gerät an den Ladedruck Sensor und Saugrohrdrucksensor an. Lokalisieren Sie den Ladedruck Sensor in Ihrem Motorraum. Dieser Sensor befindet sich auf dem Kunststoffrohr (Durchmesser- 80 mm), der von der Turbine zum Ansaugkrümmer bis zur Drosselklappe verläuft.
  • Seite 28 Saugrohrdrucksensor Ladedrucksensor TURBOBENZINER MOTOR 2-KANAL...

  • Seite 29: Turbobenziner Motor 3-Kanal

    T URB OB ENZ IN ER M OTOR 3-KAN AL Nockenwellensensor Serienstecker GÄN GT GÄN Kabelbaum Serienstecker Saugrohrdrucksensor Ladedrucksensor Serienstecker...
  • Seite 30 Nockenwellensensor Saugrohrdrucksensor Ladedrucksensor TURBOBENZINER MOTOR 3-KANAL...
  • Seite 31 In diesem Fall schließen Sie das Gerät an den Ladedruck Sensor, Saugrohrdrucksensor und Nockenwellensensor an. Lokalisieren Sie den Ladedruck Sensor in Ihrem Motorraum. Dieser Sensor befindet sich auf dem Kunststoffrohr (Durchmesser- 80 mm), der von der Turbine zum Ansaugkrümmer bis zur Drosselklappe verläuft. Lösen Sie nun den Stecker vom Ladedrucksensor durch vorsichtiges Drücken der Steckerverriegelung bei gleichzeitigem Abziehen des Steckers von der Buchse (Seite 12).
  • Seite 32 GÄN-Kabelbaums mit dem Nockenwellensensor und den anderen mit dem abgezogenen Serienstecker. Stellen Sie sicher, dass der Sicherheitsclip des Steckers wieder einrastet. Auf diese Weise wird GÄN an den dritten Sensor angeschlossen. Fortsetzung der Installation ist auf Seite 33 (siehe Anschluss von GÄN GT am Kabelbaum). TURBOBENZINER MOTOR 3-KANAL...

  • Seite 33: Anschluss Von Gän Gt Am Kabelbaum

    A NSC H LUSS VO N GÄ N GT A M KABE LBAUM Nachdem Sie das Kabel an alle Sensoren angeschlossen haben, müssen Sie den GÄN GT mit dem gerade installierten Kabelbaum verbinden. Dafür entfernen Sie zunächst den Deaktivierungsstecker, der im Auslieferungszustand noch mit dem GÄN GT Kabelbaum verbunden ist.

  • Seite 34: Anschluss Von Gän Gt An Smartphone

    6. Nach der Suche nach Geräten (es kann bis zu 2 Minuten dauern) wird Ihr GÄN GT auf Ihrem Smartphone angezeigt. Der Name des Gerätes enthält die letzten 3 Ziffern der Seriennummer. Wählen Sie Ihr Gerät und klicken Sie OK.
  • Seite 35 10. Stellen Sie die Zündung ab und schließen Sie den Einbau ab (siehe „BEFESTIGUNG VON GÄN GT UNTER DER HAUBE DES AUTOS“, Seite 36). Der GÄN GT kann 5 Mal auf verschiedene Autos eingestellt werden. Re-tuning für das Auto, das schon zuvor ausgewählt wurde, wird nicht mitgerechnet Nach einem Fahrzeugwechsel ist es notwendig sein einen neuen Kabelbaum zu kaufen.

  • Seite 36: Befestigung Von Gän Gt Unter Der Motorhaube

    BEFESTIGUNG VON GÄN GT UNTER DER MOTORHAUBE Finden Sie einen sicheren Befestigungspunkt für den GÄN GT. Achten Sie bei der Suche nach diesen Punkt darauf, dass der Kabelbaum nicht an sich stark erhitzenden (Abgassystem, Turbolader) und vibrierenden (Zahnriemen, Lüfterrad) Motorteilen geht.

  • Seite 37: Abschluss Des Einbaus

    Befestigen Sie den GÄN GT mit Hilfe der beigelegten Kabelbinder. Vermeiden Sie unbedingt die Befestigung des Kabels an Schläuchen (z.B.: Bremsschlauch, Lüfterrad, Hydraulikverstärker, Klimaanlage), um ein eventuelles Aufscheuern zu vermeiden. Führen Sie das Kabel an einer geeigneten Stelle (etwa einem schon vorhandenen Kabelstrang oder Bestandteilen des Wagens) entlang und befestigen Sie es mit den beigelegten Kabelbindern.

  • Seite 38: Bedienung Der Gän App

    B EDIEN UNG DE R GÄN APP Sie können die Wagenleistung mit einem Klick bedienen. In der App ist es möglich die Einstellungen Ihres GÄN GT je nach Ihrem Wunsch zu ändern. GÄN GT hat 4 Betriebsmodi: SPORT – Modus für die maximale Leistungssteigerung.

  • Seite 39: Menü

    Bildschirm einen Countdown-Timer an. Diese Funktion ist nötig, um den Motor in der kalten Jahreszeit vor übermäßigen Belastungen zu schützen. Wenn diese Funktion eingeschaltet ist, funktioniert der GÄN GT nicht, so dass der Motor die Betriebstemperatur erreichen kann. MEN Ü...

  • Seite 40: Einstellungen: Mein Auto

    INFORMATIONEN – häufig gestellte Fragen. SHOP – Link zum Online-Store. E I N STELLU NG E N > ME IN FAHR Z EU G In diesem Abschnitt können Sie die Tune Files Ihres GÄN GT ändern, wenn Sie das Gerät in einem anderen Auto eingebaut haben. Außerdem haben Sie die Möglichkeit, Ihrem Gerät einen Namen für eine verständlichere Anzeige in der...

  • Seite 41: Einstellungen: Ingenieurmenü/ Custom By Gän

    EI N STE LLUN GE N > I NGE NI EU R SM ENÜ > CUSTOM BY GÄ N Wenn Sie einige Probleme mit Ihrem GÄN GT haben und ihn manuell nicht einstellen können, werden unsere Ingenieure passende Einstellungen, die mit einem Knopfdruck eingesetzt werden, vorbereiten.
  • Seite 42 BEGIN DER KORREKTUR. Mit diesem Regulator können Sie den Startpunkt der Korrektur verschieben. Je mehr nach rechts, desto später beginnt die Zone der Leistungssteigerung. ENDE DER KORREKTUR.Mit diesem Regulator können Sie den Endpunkt der Korrektur verschieben. Je mehr nach rechts, desto später schließt die Zone der Leistungssteigerung ab.

  • Seite 43: Produktspezifikation

    P R ODU KT SPE ZIF I KAT ION 1. Größe (Länge x Breite x Höhe) 130 mm x 111 mm x 36 mm; 2. Nettogewicht: 350 g; 3. Werkstoff: Aluminium Gehäuse mit Carbonkomponenten; 4. Netzspannung: 5V-25 V; 5. Betriebsstrom: im Betriebsmodus bis 20 mAh;...
  • Seite 44 KONTAKT Offnungszeiten: Dienstag - Freitag 10.00 - 18.00 Uhr Headquarters address: Torstrase177 10115 Berlin, Germany tel : +49 30 3187 98 28 e-mail: support@gantuning.de www.gantuning.de UM-GT-DE-V1...
