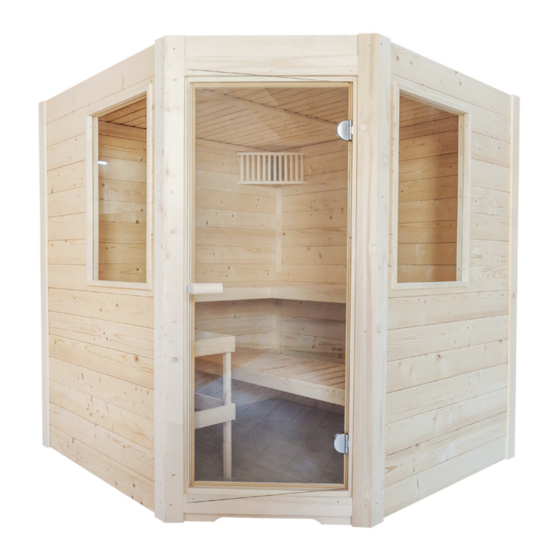

Massivsauna
Basic
CORNER
195 x 187 x 204 cm
MONTAGEANLEITUNG
Deutsch
Version 04/19
BASIC-C
Artikel-Nr. 1-048-896
DE
EN
FR
IT
PL
PT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Harvia sentiotec BASIC-C

  • Seite 1 Massivsauna Basic CORNER 195 x 187 x 204 cm MONTAGEANLEITUNG Deutsch BASIC-C Version 04/19 Artikel-Nr. 1-048-896...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste Basic Corner 2. Montage der Kabine 2.1. Montage der Wandelemente 2.2. Montage Dach 2.3. Montage Lüftungsschieber 2.4. Montage Inneneinrichtung 2.5. Montage Zubehör 2.6. Montage Tührrahmen 2.7.
  • Seite 3: Montage Vorbereitung

    Montageanleitung S. 3/25 1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ●...
  • Seite 4: Benötigtes Werkzeug

    Montageanleitung S. 4/25 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●...
  • Seite 5: Wartung Und Reinigung

    Montageanleitung S. 5/25 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund.
  • Seite 6: Stückliste Basic Corner

    Montageanleitung S. 6/25 1.4. Stückliste Basic Corner Az Bezeichnung Maß Wandelemente 1 Wandelement Rückwand unten 185 x 102 x 4 cm mit Lüftungsausschnitt 1 Wandelement Rückwand links unten 185 x 102 x 4 cm 1 Wandelement linke Seite unten 126,8 x 102 x 4 cm 1 Wandelement rechte Seite unten 122,8 x 102 x 4 cm 2 Wandelemente Rückwand oben...
  • Seite 7 Montageanleitung S. 7/25 Az Bezeichnung Maß Inneneinrichtung 2 Bänke 184 x 50 x 8 cm 1 Bank 126,5 x 50 x 8 cm 2 Leisten Ofenschutzgitter 55 x 8 x 1,5 cm 4 Leisten Ofenschutzgitter 46,5 x 8 x 1,5 cm 2 Leisten Ofenschutzgitter 71 x 3 x 3 cm 2 Leisten Ofenschutzgitter...
  • Seite 8: Montage Der Kabine

    Montageanleitung S. 8/25 2. Montage der Kabine Beachten Sie dazu den Grundrissplan auf Seite 26. 2.1. Montage der Wandelemente Beginnen Sie mit dem Unterteil der Rückwand ( Lüftungsschieber) und der Rückwand links. Die Unterteile sind durch die überstehenden Verbindungsleisten erkennbar. Verschrauben Sie die Rückwand mit der Seitenwand.
  • Seite 9 Montageanleitung S. 9/25 Wiederholen Sie dies mit der rechten und linken Seitenwand. 6 Stk. Schrauben 5 x 80 mm Überprüfen Sie die rechten Winkel, bevor Sie weitere Wandelemente verschrauben. Beachten Sie den Tipp auf Seite 4. Montage Wandelemente oben Bei der Montage der Oberteile beginnen Sie wieder mit der Rückwand. Achten Sie auf den bündigen Abschluss mit den Verbindungsleisten der unteren Wan- delemente.
  • Seite 10 Montageanleitung S. 10/25 Bei der Montage der oberen Wandelemente achten Sie auf den bün- digen Abschluss mit den Verbindungsleisten der unteren Wandele- mente. Verschrauben Sie die oberen Wandelememente miteinander, je Wandelement 3 Stk. Schrauben 5 x 80 mm Beachten Sie, dass das obere Wandelement jeweils mit der überstehen- den Leiste des unteren Wandelements verschraubt sein muss.
  • Seite 11 Montageanleitung S. 11/25...
  • Seite 12 Montageanleitung S. 12/25 Montage Türstock 6 Stk. Schrauben 5 x 100 mm...
  • Seite 13: Montage Dach

    Montageanleitung S. 13/25 2.2. Montage Dach Dachauflageleisten 16 Stk. Schrauben 4 x 70 mm...
  • Seite 14 Montageanleitung S. 14/25 Dachelemente Bohrer 3 mm, 14 Stk. Schrauben 5 x 80 mm...
  • Seite 15: Montage Lüftungsschieber

    Montageanleitung S. 15/25 Bohrer 3 mm, 8 Stk. Schrauben 3,5 x 40 mm 2.3. Montage Lüftungsschieber Symbolfoto Bohrer 3 mm, 4 Stk. Schrauben 3,5 x 40 mm...
  • Seite 16: Montage Inneneinrichtung

    Montageanleitung S. 16/25 2.4. Montage Inneneinrichtung Bankauflageleisten Bohrer 3 mm, 6 Stk. Schrauben 5 x 70 mm Wiederholen Sie dies auf der gegenüberliegenden Seite und an der Vorder- wand laut folgender Abbildung. 9 Stk. Schrauben 5 x 70 mm...
  • Seite 17 Montageanleitung S. 17/25 Bank Bohrer 3 mm, 3 Stk. Schrauben 5 x 50 mm...
  • Seite 18: Montage Zubehör

    Montageanleitung S. 18/25 2.5. Montage Zubehör Saunaleuchte Leuchtmittel einsetzen (nicht im Lieferumfang enthalten) Bohrer 3 mm, 2 Stk. Schrauben 4 Stk. Schrauben 3,5 x 40 mm...
  • Seite 19 Montageanleitung S. 19/25 Ofenschutzgitter und Kabelabdeckleiste Montieren Sie die Kabelabdeckleiste und den Saunaofen bevor Sie das Ofenschutzgitter an der Wand befestigen. 20 Stk. Schrauben 3,5 x 40 mm 4 Stk. Schrauben 3,5 x 40 mm 6 Stk. Schrauben 4 x 60 mm...
  • Seite 20: Montage Tührrahmen

    Montageanleitung S. 20/25 2.6. Montage Tührrahmen 6 Stk. Schrauben 4 x 70 mm...
  • Seite 21 Montageanleitung S. 21/25 Türgriff und Überschubblech Montieren Sie das Überschubblech in Höhe der Bohrungen in der Glastür 2 Stk. Schrauben 5 x 90 mm...
  • Seite 22: Montage Abdeckleisten

    Montageanleitung S. 22/25 2.7. Montage Abdeckleisten Abdeckleisten innen Ecken Bohrer 3 mm, 32 Stk. Schrauben 3,2 x 40 mm Abdeckleisten außen Ecken Bohrer 3 mm, 48 Stk. Schrauben 3,2 x 40 mm...
  • Seite 23 Montageanleitung S. 23/25 Abdeckleisten Türe außen und innen Bohrer 3 mm, 24 Stk. Schrauben 3,2 x 40 mm...
  • Seite 24: Grundriss

    Montageanleitung S. 24/25 3. Grundriss...
  • Seite 25 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672 22 90-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
