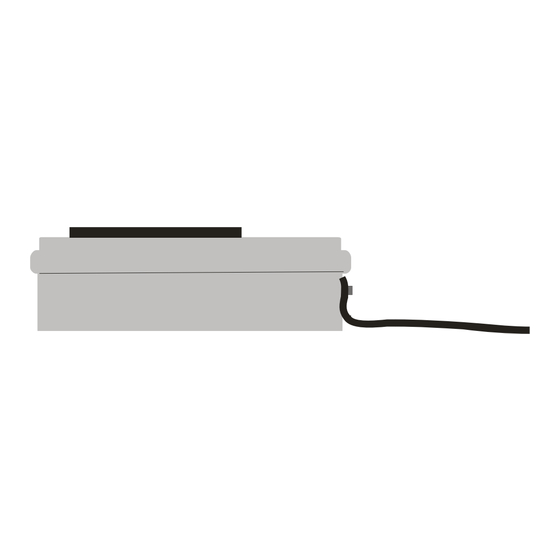

KLSA MS-IR2 Montage- Und Bedienungsanleitung

Bestimmungsgemäßer Gebrauch:
Die Infrarotsteuerung dient zum Steuern und Regeln der Kabinentemperatur.
Sie ist einsetzbar für Folienheizungen (30-50°C) und Infrarotstabheizungen (30-70°C). Es können 3 Heizkreise mit jeweils maximal
1,2kW Heizleistung angeschlossen werden.
Die Steuerung kann ausschließlich mit folgenden Modulen verwendet werden:
- Bedieneinheit
- Ofensteuerung
- Verdampfersteuerung
- Farbvision
- Farblicht
Allgemeine Sicherheitshinweise:
ACHTUNG! Sicherheitshinweis:
Gemäß VDE 0100 dürfen Installation und Wartung nur von einer Elektrofachkraft durchgeführt werden.
Beim Umgang mit 230 V Netzspannung besteht LEBENSGEFAHR!
- Das Gerät darf nur für den vorgesehenen Zweck eingesetzt werden (siehe bestimmungsgemäßer Gebrauch)
- Die Geräte dürfen nicht in geschlossenen Holzverkleidungen installiert werden
- Kinder beaufsichtigen und sicherstellen, dass diese nicht mit dem Gerät spielen
- Die Anlage muss bei allen Installations- und Reparaturarbeiten allpolig vom Netz getrennt werden (Sicherung bzw.
Hauptschalter ausschalten)
- Bitte beachten Sie auch alle mit den einzelnen Modulen mitgelieferten Montage- und Bedienungsanleitungen, sowie die
Montageanleitung der Kabine
ACHTUNG! Sicherheitshinweis:
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Reinigen und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Technische Daten:
Netzspannung
Max. Strom
Lampenausgang
Bussystem
Maße HxBxT
Umgebungstemperatur:
Lagertemperatur:
Lieferumfang:
IR-Steuergerät BUS-Leitung 70cm
03.12.2015
(Art.-Nr.:26-0362) M-Anleitung Modul IR-Steuerung IPX4
Montage- und Bedienungsanleitung
IR/Sauna/Farblicht Modulsystem
Kombi IR-Steuerung IPX4
MS-IR2
Art.: 79-7069
Art.Nr: 79-7037
Art.Nr: 79-7041
Art.Nr: 79-7039
Art.Nr: 79-7040
Art.Nr: 79-7073
230V~, 50Hz
Imax=16A (max. 1200W pro Heizkreis)
Max. 60W Glühlampe
RS485
60 x 200 x 240 mm
-10°C bis +30°C
-20°C bis +70°C
Temperaturfühler Netzleitung 60cm Montagematerial +
Kabelverschraubung
