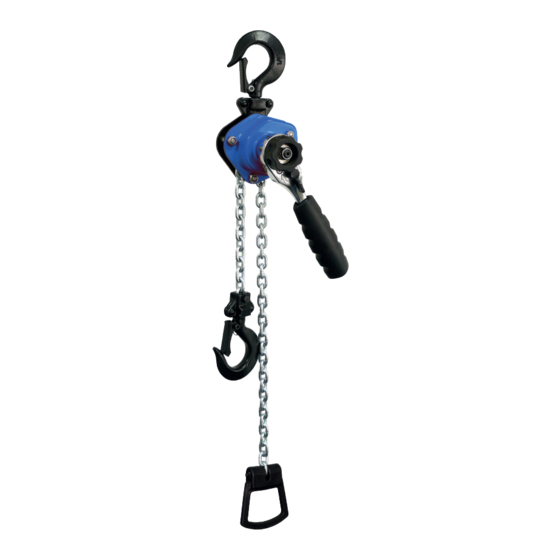

Bedienungs- und Wartungsanleitung für
Mini-Hebelzug PMH
Installation – Bedienung – Wartung
WICHTIG – VOR GEBRAUCH LESEN!
PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne
Tel. +49 2325 9580-0 • Fax +49 2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de
© Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH
01-01-01-0000-0215-00-BA-DE-PLA
Mini-Hebelzug
PMH 250
Mini-Hebelzug
PMH 500
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Planeta PMH
- Seite 1 WICHTIG – VOR GEBRAUCH LESEN! PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne Tel. +49 2325 9580-0 • Fax +49 2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de © Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
4. Bedienung 5. Wartung und Überprüfung 6. Garantiebestimmungen 7. Technische Daten 8. Ersatzteile für Mini-Hebelzug PMH 250 kg 9. Ersatzteilliste für Mini-Hebelzug PMH 250 kg 10. Ersatzteile für Mini-Hebelzug PMH 500 kg 11. Ersatzteilliste für Mini-Hebelzug PMH 500 kg 12. Jährliche UVV-Überprüfungen... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Anleitung lesen! NIEMALS NIE über NIE Kette NIE mit Überlast Personen über scharfe defektem heben! heben! Kante ziehen! Gerät arbeiten! NIE Personen NIE den Zug NIE die NIE den 10. NIE bis zum transportieren! hinwerfen Lastkette zum Handhebel mit Kettenende Anschlagen einem Rohr... -
Seite 5: Allgemein
1. Allgemein Hebelzüge dienen zum Ziehen, Spannen und Heben von Lasten. Nutzlast Kettenstränge PMH 250 250 kg PMH 500 500 kg Geistiges Eigentum Hebezeuge, Zeichnungen und Technik sind alleiniges Eigentum des Herstellers. Es ist ausdrücklich untersagt, derartige Informationen ohne eine besondere schriftliche Genehmigung zu kopieren, zu benutzen oder an Dritte weiterzugeben. -
Seite 6: Wichtige Hinweise
2. Wichtige Hinweise – Vor Gebrauch unbedingt die Anleitung lesen und Bediener am Gerät zugänglich machen. – Der Bediener muss mit dem Gerät sachgemäß unterwiesen sein. Unter Last darf das Gerät niemals unbeaufsichtigt gelassen werden! – Tragfähigkeit auf dem Typenschild niemals überschreiten. Ketten nicht über Kanten ziehen. -
Seite 7: Montagehinweise Vor Inbetriebnahme
– Erfolgt alles ordnungsgemäß, kann mit dem Betrieb begonnen werden. – Das letzte Kettenglied muss am Gehäuse befestigt sein. C. Hinweise für den Hebelzug PMH – Kettenfreilauf muss vorm Heben ausgeschaltet sein. – Eine Last nicht gleichzeitig mit mehreren Hebelzügen heben. -
Seite 8: Bedienung
4. Bedienung – Schnelles Verkürzen der Lastkette: Wechselhebel (2) in Mittelposition (N) und Handrad (1) im Uhrzeigersinn drehen; oder Schalthebel auf SENKEN (D) stellen. Durch ruckartige Linksdrehung des Handhebels wird die Bremse geöffnet. Schalthebel auf (N) stellen und Kette mit geringer Handkraft auf die gewünschte Länge durchziehen. -
Seite 9: Wartung Und Überprüfung
5. Wartung und Überprüfung Ketten und Haken – Die Ketten und Haken sind wiederkehrend zu prüfen! Kette vor Inspektion reinigen. Lastkette von Zeit zu Zeit leicht ölen! Niemals die Bremse ölen oder fetten! – Eingezogene Kette darf unter Last nicht knacken. –... -
Seite 10: Garantiebestimmungen
– Die Überprüfung der Haken auf Rissfreiheit ist mit einem Fluoreszenzmittel durchzuführen. Angerissene Haken sind auszuwechseln. 6. Garantiebestimmungen Für den Hebelzug PMH wird eine Garantie von 2 Jahren ab Kaufdatum gewährt und zwar für fehlerhafte Materialien oder Ausführungen. Sollte eine berechtigte Reklamation aufgrund von fehlerhaftem Material oder Ausführungen vorliegen, werden wir das Hebezeug instandsetzen oder nach eigenem Ermessen durch ein neues oder gleichwertig generalüberholtes Hebezeug ersetzen. -
Seite 11: Technische Daten
7. Technische Daten Tragfähigkeit Standardhub Min. Bauhöhe (A) Hebelkraft Kettengröße 4 x 12 4 x 12 B (Maße) Gewicht mit Standardhub Gewicht je Meter Mehrhub 0,35 0,35 Technische Änderungen vorbehalten. -
Seite 12: Ersatzteile Für Mini-Hebelzug Pmh 250 Kg
8. Ersatzteile für Mini-Hebelzug PMH 250 kg... -
Seite 13: Ersatzteilliste Für Mini-Hebelzug Pmh 250 Kg
9. Ersatzteilliste für Mini-Hebelzug PMH 250 kg Einzelteile Mini-Hebelzug PMH 250 kg Pos. Anzahl Beschreibung Artikel-Nr Seitenplatte A PMH250.001 Stück Langer Steckbolzen PMH250.002 Stück Lastwelle PMH250.003 Stück Gehäuse PMH250.005 Stück Sicherungsmutter PMH250.006 Stück Traghaken PMH250.007 Stück Abstandsbolzen PMH250.008 Stück Kettenführungsrolle PMH250.009... -
Seite 14: Ersatzteile Für Mini-Hebelzug Pmh 500 Kg
10. Ersatzteile für Mini-Hebelzug PMH 500 kg... -
Seite 15: Ersatzteilliste Für Mini-Hebelzug Pmh 500 Kg
11. Ersatzteilliste für Mini-Hebelzug PMH 500 kg Einzelteile Mini-Hebelzug PMH 500 kg Pos. Anzahl Beschreibung Artikel-Nr Seitenplatte A PMH500.001 Stück Langer Steckbolzen PMH500.002 Stück Lastwelle PMH500.003 Stück Zahnrad PMH500.004 Stück Gehäuse PMH500.005 Stück Sicherungsmutter PMH500.006 Stück Traghaken PMH500.007 Stück Abstandsbolzen PMH500.008... -
Seite 16: Jährliche Uvv-Überprüfungen
12. Jährliche UVV-Überprüfungen Art der Name & Unterschrift Prüfdatum Befund Prüfung des Prüfers... - Seite 17 Heben ohne Grenzen CE-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Richtlinie 2006/42/EG, Anhang II A, 2004/108/EG, Anhang I und 2006/95/EG, Anhang III Hiermit erklären wir, PLANETA-Hebetechnik GmbH, Resser Straße 17, 44653 Herne dass das Produkt Mini-Hebelzug Modellreihe PMH im Traglastbereich 250 kg – 500 kg das zum Heben und Senken von Lasten entwickelt wurde, in der serienmäßigen...
- Seite 18 Notizen...
- Seite 19 Notizen...
-
Seite 20: Ihr Verantwortlicher Lieferant
Ihr verantwortlicher Lieferant © PLANETA-Hebetechnik GmbH...
