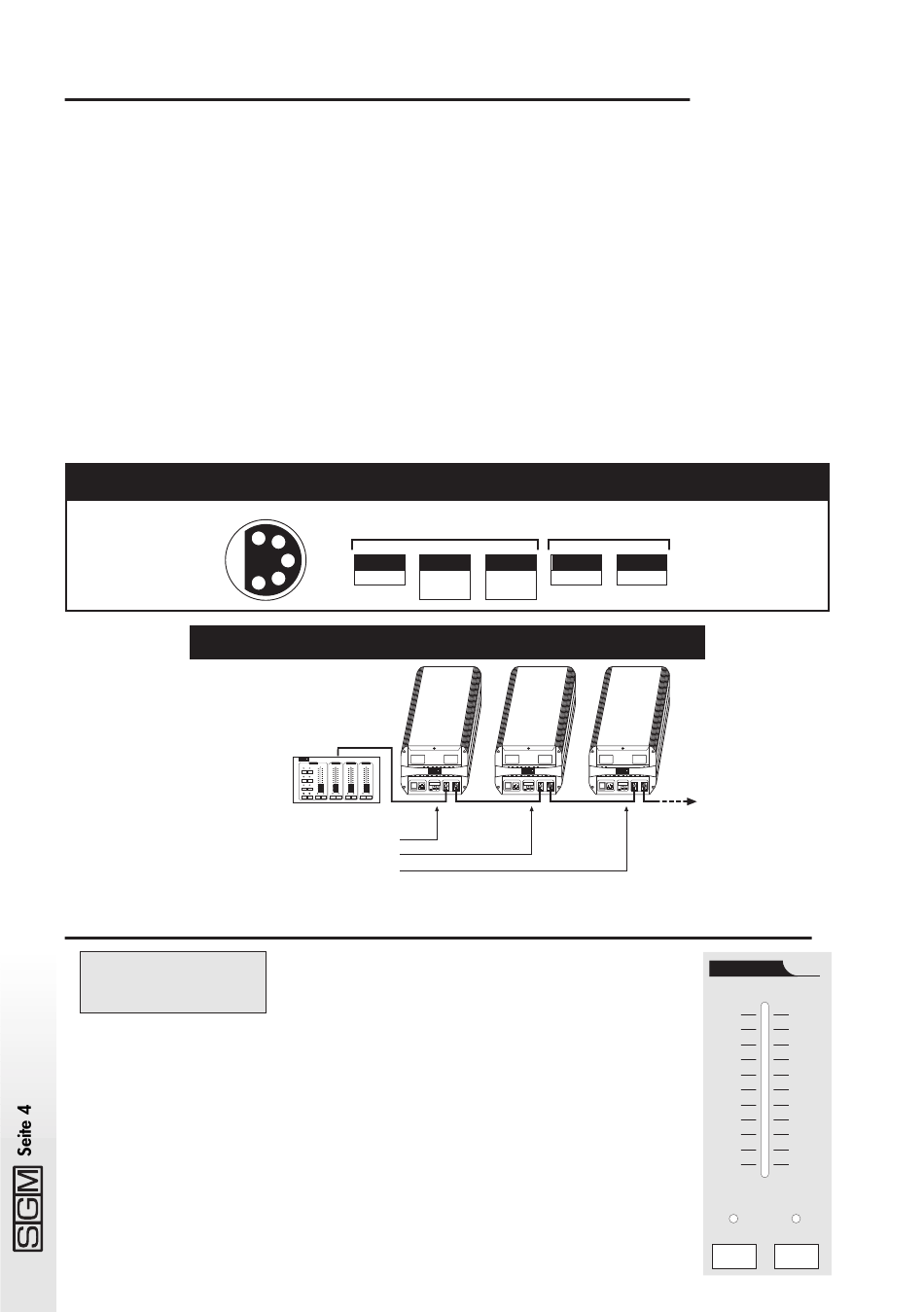

Anschlüsse der Newton Control
Die Newton Control wird über den Eingang DMX 512 an den Verfolger Newton angeschlossen.
Die Steuereinheit ist mit einem speziellen Anschlusskabel ausgestattet.
Die Newton können in Reihe geschaltet werden: Auf diese Weise lassen sich klassische DMX-Ketten
(oder RS232) bilden. Der Bediener wird also von diesen Funktionen befreit, die von dem Controller
oder von der Lichtregie übernommen werden, und er kann sich ganz auf die Qualität der Bewegungen
konzentrieren.
Bei Verwendung eines anderen Controllers oder der Lichtregie müssen die Projektoren in entspre-
chender Weise adressiert werden (siehe folgende Schaltpläne); wenn sie hingegen mit der Newton
Control gesteuert werden, so müssen alle Projektoren auf den Kanal 001 adressiert werden. Im ersten
Fall sind die Newton voneinander unabhängig, während sie im zweiten Fall alle die gleichen Befehle
ausführen.
Die Newton liefern die Betriebsspannung für die Newton Control direkt über die Kontaktstifte 4
und 5 des Anschlusses DMX IN (siehe folgende Schaltpläne).
Falls Systeme verwendet werden, die diese Kontaktstifte für andere Aufgabe benutzen, so muss dies
berücksichtigt werden, um Schäden an den Projektoren oder den angeschlossenen Geräten zu ver-
meiden.
Newton #1 - start address 001
Newton #2 - start address 001
Newton #3 - start address 001

Bedienungselemente der Newton Control

ch 1
Der Kanal 1 des Newton steuert die Irisblende. Bei der Newton Control erfolgt die
Einstellung mit dem entsprechenden Bedienungselement kontinuierlich von 0 bis
100%.
Die Taste ON öffnet oder schließt den Lichtstrahl, während die Taste FLASH das
Öffnen des Schiebers auf einen voreingestellten Wert bis zum Maximum gestattet,
wobei beim Loslassen der Taste zum Ausgangswert zurückgekehrt wird.
socket pin out
output signal
1 2
3
pin 1
4 comm
5
+ RS-232
Newton & Newton Controller
10 10 10 10 10 10 10 10
9 9 9 9 9 9 9 9
8 8 8 8 8 8 8 8
7 7 7 7 7 7 7 7
6 6 6 6 6 6 6 6
5 5 5 5 5 5 5 5
4 4 4 4 4 4 4 4
MAIN SUPPLY
3 3 3 3 3 3 3 3
2 2 2 2 2 2 2 2
1 1 1 1 1 1 1 1
0 0 0 0 0 0 0 0
Irisblende
main power input
pin 2 pin 3 pin 4
- DMX + DMX comm
+ RS-232
PROCESSOR INPUT SIGNAL MAIN SUPPLY PROCESSOR INPUT SIGNAL MAIN SUPPLY
1= COMM DMX512 PUSH DMX512 1= COMM PUSH
DMX_SIGNAL 2= - DMX 3= + DMX DMX_SIGNAL 3= + DMX 2= - DMX
1= COMM RS232 1= COMM RS232
ENTER 2= RS232 ENTER 2= RS232
OUTPUT SUPPLY OUTPUT SUPPLY
4= OV 4= OV
MAX:50mA 5= +12V MAX:50mA 5= +12V
pin 5
+14V DC
PROCESSOR INPUT SIGNAL
1= COMM DMX512 PUSH
DMX_SIGNAL 3= + DMX 2= - DMX
1= COMM RS232
ENTER 2= RS232
OUTPUT SUPPLY
4= OV
MAX:50mA 5= +12V
iris
100%
o n f la s h
90
80
70
60
50
40
30
20
10
min
