Inhaltszusammenfassung für Inter Electronics IE-73

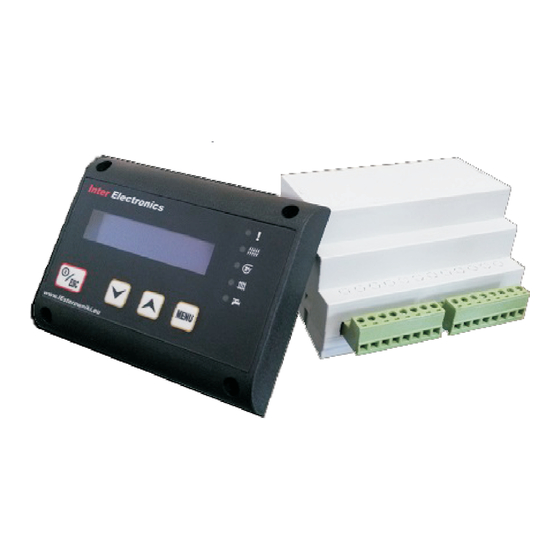

- Seite 1 BEDIENUNGSANLEITUNG REGLER FÜR ELEKTRO-HEIZKESSEL PEREKO IE-73 Version 1.4.20de VOR DER INBETRIEBNAHME DES GERÄTES BITTE DIE BEDIENUNGSANLEITUNG LESEN UND ANSCHLIESSEND AUFBEWAHREN. INTER ELECTRONICS Leszek Janicki ul. Żeromskiego 26 26-230 Radoszyce tel. 790 472 748 janicki.leszek@IEsterowniki.eu...
-
Seite 2: Inhaltsverzeichnis
6.5 Einstellung der Zeitschaltuhr 6.6 Zurücksetzen der Fachmannebene-Einstellungen 6.7 Zurücksetzen der Werkseinstellungen 7. FACHMANNEBENE-MENÜ 8. ALARM- UND BETRIEBSMELDUNGEN, BESCHREIBUNG 9. AUSTAUSCHEN DER BATTERIE 10. AUSTAUSCHEN DER SICHERUNG 11. INFORMATION FÜR BEDIENER ÜBER ENTSORGUNG VON ELEKTRO- UND ELEKTRONIKALTGERÄTEN IE-73 - Bedienungsanleitung... -
Seite 3: Regler - Beschreibung
1. REGLER - BESCHREIBUNG Funktionen Der Regler für den Heizkessel IE-73 ist ein modernes Elektronikgerät zur Steuerung von induktiven Heizkesseln mit Transformatoren. Er zeichnet sich durch seine intuitive Bedienung und folgende Funktionen aus: ZH-Kreis-Steuerung - der Regler steuert den Betrieb der ZH-Pumpe und ermöglicht somit, sie außerhalb der Heizperiode und außerhalb von Heizbereichen auszuschalten. -
Seite 4: Regler - Technische Daten
- Das Steuergerät sollte bei einer Temperatur von 5 bis 45°C betrieben werden. Das Gerät vor Wasser und Temperaturunterschieden schützen, die zur Wasserdampfkondensation führen können. - Der Regler sollte nur von einem Servicedienst instandgesetzt werden. Andernfalls kommt es zum Verlust der Garantieansprüche. IE-73 - Bedienungsanleitung... -
Seite 5: Achtung: Atmosphärische Entladungen
- Der Stecker ist bei sämtlichen Anschlussarbeiten von der Netzsteckdose zu trennen. Man sollte sich vergewissern, dass die Elektroleitungen nicht unter Spannung stehen. - Das Steuergerät ist kein Bestandteil der Schutzeinrichtungen. Bei Anlagen, bei denen Gefahr besteht, dass es zu Schäden infolge von Störungen der Regelelemente kommen kann, sollten entsprechende zugelassene Sicherheitsgeräte eingesetzt werden. -
Seite 6: Montage Des Steuergerätes Und Elektrischer Schaltplan
Normen durchgeführt werden. Der Stecker ist bei sämtlichen Anschlussarbeiten von der Netzsteckdose zu trennen. Man sollte sich vergewissern, dass die Elektroleitungen nicht unter Spannung stehen. Der Regler ist für den Einbau bestimmt. Der Regler eignet sich nicht zum freistehenden Einsatz. IE-73 - Bedienungsanleitung... -
Seite 7: Ausführungsmodul Des Steuergerätes
PE - gelb-grün N - blau L - braun Externer Alarm Stromversorgung 230V / 50Hz N L PE P1P2 P3 P4 P5 P6 P7 P8 P9 P10 P11P12 P13P14 Sicherung 3,15A Ausführungsmodul des Steuergerätes 9-20V DC max. 50mA je Kanal Flachbandkabel S1 S1 S2 S2 T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11T12 PKz Relais, mit Spule 230 V,... -
Seite 8: Umgebungsbedingungen
Kondensation von Wasserdampf bzw. wo der Regler mit Wasser in Kontakt kommen kann. Die Umgebungstemperatur des Reglers darf nicht außerhalb des Bereiches 5.-.45°C liegen. 4.2 Anschluss des Bedienpults Das Bedienpult des Steuergerätes IE-73 ist für die Montage auf einer Aufnahmeplatte, z.B. dem Kesselgehäuse, bestimmt. Bei der Montage ist für entsprechende Wärmedämmung und Lüftung zu sorgen... -
Seite 9: Alarmausgang
4.6 Alarmausgang Die Klemmen P13 und P14 dienen dazu, eine externe Alarmanlage anzuschließen. Die Relaiskontakte schließen bei der Ausgabe einer Alarmmeldung. Diese Klemmen sind nicht gepolt und dürfen zum Schalten von Kreisen mit max. Spannung von 230 V und max. Strom von 1 A eingesetzt werden. -
Seite 10: Anschluss Der Thermischen Sicherung Für Nebenschlusswiderstände
Der Betrieb des Steuergerätes mit dem Raumthermostat ist ausführlich im Kapitel Betrieb mit dem Raumthermostat beschrieben. 4.14 Betrieb des Steuergerätes nach Stromausfall Bei Spannungsausfall und nach der darauffolgenden Wiederkehr der Spannung setzt das Steuergerät seinen Betrieb fort und schaltet den Kessel laut eingestellter Sequenz ein. -10- IE-73 - Bedienungsanleitung... -
Seite 11: Steuergerät - Bedienung
5. STEUERGERÄT - BEDIENUNG 5.1 Beschreibung der Bestandteile des Reglers und des Menübildschirms Meldung Alarmzustand Meldung Aktivierung der Pufferspeicherpumpe PS ° CO: 52,8 60 C T Aktivierung der thermischen Sicherung für Nebenschlusswiderstände GRZANIE Meldung Aktivierung der ZH-Pumpe Meldung Aktivierung der Warmwasserpumpe WW -Menü... -
Seite 12: Einstellung Von Parametern Des Steuergerätes Und Temperaturwerten
Hauptmenü geändert. Der neu ▼ eingestellte Wert wird mit der Taste MENÜ bestätigt. Sollte der Bediener die Einstellung nicht mit der Taste MENÜ bestätigen, speichert das Steuergerät diesen Wert nach 3 Sekunden automatisch. Einstellbereich: 20-80, Werkseinstellung: 60 Grad C -12- IE-73 - Bedienungsanleitung... -
Seite 13: Steuergerät - Menü
5.5 Steuergerät - Menü ACHTUNG! Je nach im Steuergerät eingestelltem Anlagentyp werden einige Menüpunkte nicht angezeigt. BEDIENERMENÜ FACHMANNEBENE SERVICE-MENÜ -MENÜ CODE 1002 ZH-Solltemperatur / aktuelle Temperatur Kessel-Hysterese Anlagentyp am ZH-Sensor Warmwasser-Solltemperatur / aktuelle Warmwasser Temperatur am Warmwassersensor -Hysterese Pufferspeicher-Solltemperatur / aktuelle Pufferspeicher Temperatur am Pufferspeichersensor -Hysterese... -
Seite 14: Betrieb Der Warmwasserpumpe (Ww)
ZH- oder Pufferspeicherpumpe Zeitpunkt, in dem die vom Warmwassersensor Warmwasser-Solltemperatur angezeigte Temperatur die Warmwasser erreicht -Solltemperatur minus Warmwasser -Hysterese unterschreitet Sequenz 2 - hier ist das Ein- und Abschalten der Pumpen bei aktiver Warmwasser- Priorität dargestellt -14- IE-73 - Bedienungsanleitung... -
Seite 15: Betrieb Der Pufferspeicherpumpe (Ps)
ZH für WW-Erhitz - für die zusätzliche Aufheizzeit von Warmwasser kann man eine andere Solltemperatur als die Kesseltemperatur einstellen. In den Werkseinstellungen entspricht dieser Parameter der ZH-Solltemperatur. (Warmwasser) WW-Kalender - mit diesem Kalender kann man Bereiche bestimmen, in denen das Warmwasser zusätzlich nicht erhitzt wird bzw. die Warmwasser-Solltemperatur um einen angegebenen Wert verringert wird. -
Seite 16: Betrieb Mit Dem Raumthermostat
6.7 Zurücksetzen der Werkseinstellungen Mit diesem Parameter und nach der Bestätigung mit JA kann man die zuvor vom Hersteller vorgenommenen Einstellungen zurücksetzen. Bei der Rückstellung der Werkseinstellungen werden die vom Fachmann im Fachmannebene-Menü gespeicherten Parameter nicht gelöscht. -16- IE-73 - Bedienungsanleitung... -
Seite 17: Fachmannebene-Menü
7. FACHMANNEBENE-MENÜ (nur für fortgeschrittene Bediener) Um das Fachmannebene-Menü aufzurufen, sollte man das Steuergerät mit der Taste ausschalten (3 Sekunden lang gedrückt halten, bis die Anzeige ausgeschaltet wird), anschließend sollte man die Taste MENÜ drücken und 4 Sekunden gedrückt halten, bis das Steuergerät aktiviert wird. -
Seite 18: Alarm- Und Betriebsmeldungen, Beschreibung
Das Sicherungsgehäuse befindet sich im Gehäuse des Um das Gehäuse zu öffnen, sind die Verschlüsse mit einem Schraubendreher zu lösen. Die Sicherung befindet sich auf der Aufnahmeplatte. In diesem Gerät wird folgende Sicherung eingesetzt:- Sicherungseinsatz 5x20 3,15A, flink, -18- IE-73 - Bedienungsanleitung... -
Seite 19: Information Für Bediener Über Entsorgung Von Elektro- Und Elektronikaltgeräten
11. INFORMATION FÜR BEDIENER ÜBER ENTSORGUNG VON ELEKTRO- UND ELEKTRONIKALTGERÄTEN Information für Bediener über Entsorgung von Elektro- und Elektronikaltgeräten. Das dargestellte und auf Produkten bzw. in ihnen beigefügten Unterlagen angegebene Symbol bedeutet, dass defekte Elektro- und Elektronikgeräte nicht gemeinsam mit dem Hausmüll entsorgt werden dürfen. Die richtige Vorgehensweise bei der Verwertung, Wiederverwendung oder beim Recycling von Baugruppen besteht darin, diese Geräte einer speziellen Sammelstelle zuzuführen, wo sie kostenlos entgegengenommen werden. - Seite 20 ACHTUNG! Sollte der Garantieschein über keinen beigefügten Kaufbeleg, kein eingetragenes Verkaufsdatum, keinen Stempel der Verkaufsstelle verfügen oder eingetragene Änderungen aufweisen bzw. sollte er unleserlich sein, ist er ungültig. IE-73 - Bedienungsanleitung...
