Inhaltszusammenfassung für Axis T8051

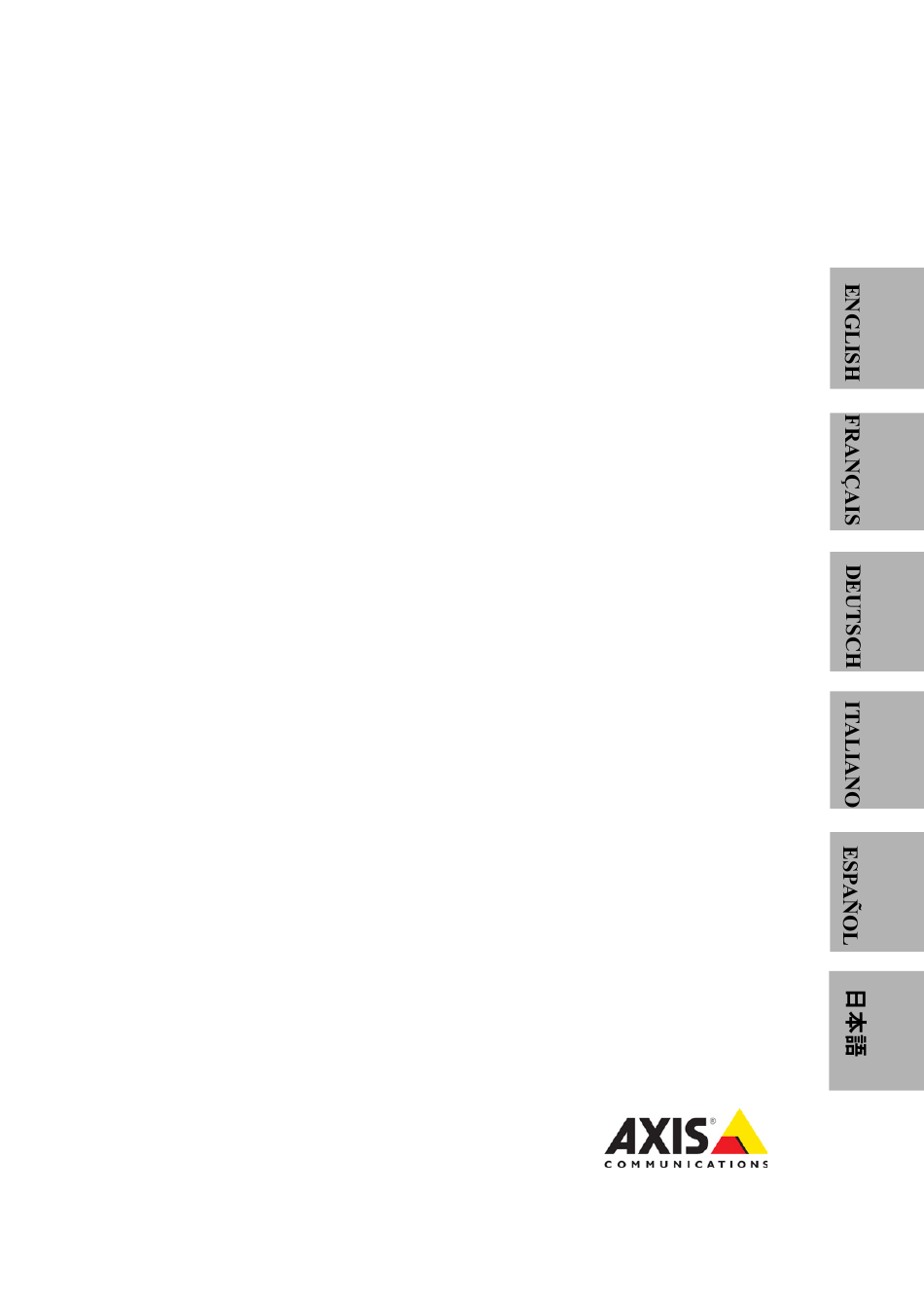

- Seite 1 INSTALLATION GUIDE AXIS T8051 Power Converter AC/DC...
- Seite 5 • Ce produit Axis doit être utilisé • Conservare il prodotto Axis in un conformément aux lois et ambiente asciutto e ben ventilato. réglementations locales en vigueur. • Evitare di esporre il prodotto Axis alle vibrazioni, agli urti o a forte pressione.
- Seite 27 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Seite 27 Leistungsdaten AXIS Q3505-VE 15 W bis 12 V DC 21,3 VA bei 24 V AC Hinweis: Weitere Informationen zu der Netzwerk-Kamera und entsprechenden Teilen finden Sie in der Installationsanleitung der Kamera. Nehmen Sie die Montagehalterung vom Kameragehäuse ab, und verwenden Sie die verlängerte Montagehalterung.
- Seite 28 Seite 28 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Führen Sie die beiden Kabel des Wechselstrom-/Gleichstrom-Moduls durch die beiden Bohrungen auf der Rückseite des Kameragehäuses. Das Kabel mit dem Stecker wird dabei durch die rechte Bohrung geführt. Befestigen Sie das Wechselstrom-/Gleichstrom-Modul mithilfe der vier...
- Seite 29 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Seite 29 Verlegen Sie die Kabel in den Nuten, und setzen Sie die mitgelieferten Kabelführungen in die Bohrungen ein, um die Kabel zu fixieren.
- Seite 30 Seite 30 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Schließen Sie das Gleichstromkabel an den Stromanschluss in der Kameraeinheit an. Bringen Sie die Kamera am Kameragehäuse an.
- Seite 31 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Seite 31 Markieren Sie die Bohrungen zum Befestigen der Montagehalterung an der Wand mithilfe der Bohrschablone.
- Seite 32 Seite 32 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Bohren Sie die Löcher zum Befestigen der Montagehalterung an der Wand sowie Löcher für Kabel, wenn diese durch die Wand gezogen werden sollen.
- Seite 33 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Seite 33 Ziehen Sie die Kabel durch die Bohrung bzw. die Bohrungen in der Montagehalterung und durch die Dichtungen im Kameragehäuse. Schließen Sie die Wechselstrom-/Gleichstrom-Kabel von der Wand und vom Wechselstrom-/Gleichstrom-Modul gemäß der folgenden Tabelle Leitungen...
- Seite 34 Seite 34 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Führen Sie das Netzwerkkabel mithilfe des mitgelieferten Anschlussstücks durch die schwarze Kabeldichtung in einer der Bohrungen am Kameragehäuse. Ziehen Sie das Netzwerkkabel ein wenig zurück, bis die Kabeldichtung bündig um das Kabel sitzt.
- Seite 35 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Seite 35 Ziehen Sie das Wechselstrom-/Gleichstromkabel durch die 3-mm- Kabeldichtung. Verbinden Sie das Wechselstrom-/Gleichstromkabel mit dem Stromanschluss.
- Seite 36 Seite 36 AXIS T8051 Umrichter (Wechselstrom/Gleichstrom) Schließen Sie das Netzwerkkabel an der Kamera an, und setzen Sie die Kuppelabdeckung auf.
