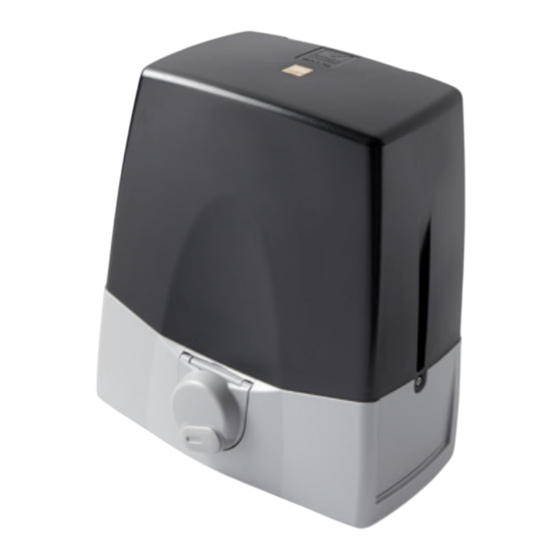

Cardin SLX series Handbuch
24vdc
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
CARDIN ELETTRONICA spa
Via del lavoro, 73 – Z.I. Cimavilla
3 1 0 1 3
Tel:
Fax:
email (Italian):
email (Europe):
Http:
AUTOMAZIONE PER CANCELLI SCORREVOLI CON MOTORE IN CORRENTE CONTINUA
AUTOMATION FOR SLIDING GATES WITH A DC POWERED MOTOR
AUTOMATISME POUR PORTAILS COULISSANTS AVEC MOTEUR À COURANT CONTINU
AUTOMATISIERUNG FÜR SCHIEBETORE MIT GLEICHSTROMMOTOR
AUTOMATIZACIÓN PARA CANCILLAS CORREDERAS CON MOTOR DE CORRIENTE CONTINUA
AUTOMATISERING VOOR SCHUIFPOORTEN MET EEN GELIJKSPANNINGSMOTOR
ITALIANO
Verifiche preliminari/schema elettrico
Avvertenze importanti
Istruzioni per l'installazione
Manovra manuale
Collegamento elettrico
Procedura di programmazione
Riposizionamento
Comando via radio
Modalità di funzionamento
Funzionamento a batteria
Caratteristiche tecniche
ENGLISH
Preliminary checks/wiring diagram
Important remarks
Installation instructions
Manual manoeuvre
Electrical connection
Programming procedure
Automatic repositioning
Remote control
Function modes
Battery powered operation
Technical specifications
FRANÇAIS
Contrôles avant le montage/schéma électrique
Consignes importantes
Instructions pour l'installation
Manœuvre manuelle
Branchement électrique
Procédé de programmation
Repositionnement
Commande par radio
Modes de fonctionnement
Fonctionnement à batterie
Caractéristiques techniques
C o d o g n è
( T V )
I t a l y
+39/0438.404011
+39/0438.401831
Sales.office.it@cardin.it
Sales.office@cardin.it
www.cardin.it
Pagine
Pagina
Pagina
Pagina
Pagine
Pagina
Pagina
Pagina
Pagina
Pagina
Pagina
Pages
Page
Page
Page
Pages
Pages
Page
Page
Page
Page
Page
Pages
Page
Pages
22-23
Page
Pages
24-25
Pages
26-28
Page
Page
Page
Page
Page
SL
Instruction manual
ZVL538.01
Questo prodotto è stato testato e collaudato nei laboratori della casa costruttrice, la quale ne ha verificato la
perfetta corrispondenza delle caratteristiche con quelle richieste dalla normativa vigente. This product has been
tried and tested in the manufacturer's laboratory who have verified that the product conforms in every aspect to
24Vdc
the safety standards in force. Ce produit a été testé et essayé dans les laboratoires du fabricant. Pour l'installer
suivre attentivement les instructions fournies. Dieses Produkt wurde in den Werkstätten der Herstellerfirma
Motors
auf die perfekte Übereinstimmung seiner Eigenschaften mit den von den geltenden Normen vorgeschriebenen
getestet und geprüft. Este producto ha sido probado y ensayado en los laboratorios del fabricante, que ha
comprobado la perfecta correspondencia de sus características con las contempladas por la normativa vigente.
24Vdc Motors 100/SLX324 V1.00
2-5
Vorkontrollen/elektrischer Schaltplan
Wichtige Hinweise
6
Installationsanleitung
6-7
Manuelle Betätigung
8
Elektrischer Anschluss
8-9
Programmierverfahren
10-12
Neupositionierung
12
Fernbedienung
12
Betriebsart
13
Batteriebetrieb
13
Technische Eigenschaften
56
2-5
Pruebas previas/esquema eléctrico
14
Advertencias importantes
14-15
Instrucciones para la instalación
16
Maniobra manual
16-17
Conexionado eléctrico
18-20
Procedimiento para la programación
20
Reposicionamiento
20
Mando vía radio
21
Modalidad de funcionamiento
21
Funcionamiento por batería
56
Características técnica
Installatievoorbeeld/bedradingschema
2-5
Belangrijke opmerkingen
22
Installatie-instructies
Handmatige beweging
24
Elektrische aansluiting
Programmeerprocedure
Herpositionering
28
Afstandsbediening
28
Werkingsmodi
28
Bedrijf op batterijvoeding
29
Technische specificaties
56
1
Series
Model
SLX
324
DEUTSCH
Seiten
Seite
Seiten
Seite
Seiten
Seiten
Seite
Seite
Seite
Seite
Seite
ESPAÑOL
Páginas
Página
Páginas
Página
Páginas
Páginas
Página
Página
Página
Página
Página
NEDERLANDS
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Date
12-06-2013
2-5
30
30-31
32
32-33
34-36
36
36
37
37
56
2-5
38
38-39
40
40-41
42-44
44
44
45
45
56
2-5
46
46-47
48
48-49
50-52
52
52
53
53
56
Inhaltsverzeichnis
Inhaltszusammenfassung für Cardin SLX series
- Seite 1 CARDIN ELETTRONICA spa Instruction manual Series Model Date Via del lavoro, 73 – Z.I. Cimavilla ZVL538.01 12-06-2013 3 1 0 1 3 C o d o g n è ( T V ) I t a l y Questo prodotto è stato testato e collaudato nei laboratori della casa costruttrice, la quale ne ha verificato la Tel: +39/0438.404011...
- Seite 2 Die CE-Konformitätserklärungen für die Cardin-Produkte stehen in der Originalsprache auf der Homepage www.cardin.it im Bereich "Normen und Zertifizierung" zur Verfügung. Las declaraciones de conformidad CE de los productos Cardin se encuentran disponibles en el idioma original en el sitio www.cardin.it en la sección "normas y certificaciones".
- Seite 3 ll rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law VERIFICHE PRELIMINARI - PRELIMINARY CHECKS - CONTRÔLES À EFFECTUER AVANT LE MONTAGE VORKONTROLLEN - PRUEBAS PREVIAS - CONTROLES VOORAF ALA: Description : Prodotti Technocity wing number : DI0128...
- Seite 4 Description : prodotti Technocity (lamp. fotocellule ecc.) Drawing number : DI0449 INSTALLAZIONE TIPO SL1524 Product Code : SL1524 Draft : P.J.Heath Date : 04-09-2006 CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831...
- Seite 5 Collegamenti scheda base Drawing number : DI0592 CENTRALINA 1 MOTORE CC CON ENCODER Product Code : CC1524 Date : Draft : P.J.Heath 31.01.12 CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831...
-
Seite 30: Achtung! Wichtige Sicherheitshinweise
ACHTUNG! WICHTIGE SICHERHEITSHINWEISE ES IST FÜR DIE PERSONENSICHERHEIT VON GRÖSSTER WICHTIGKEIT, DIESEN ANWEISUNGEN FOLGE ZU LEISTEN: VOR DER INSTALLA- TION SOLLTEN DIE NACHSTEHENDEN HINWEISE AUFMERKSAM GELESEN UND FÜR SPÄTERE VERWENDUNG AUFBEWAHRT WERDEN. BESONDERE AUFMERKSAMKEIT SOLLTE ALLEN IN DIESER ORIGINAL-BEDIENUNGSANLEITUNG ABGEBILDETEN WARN- UND HIN- WEISSCHILDERN GEWIDMET WERDEN. - Seite 31 - die Oberfläche der Platte sauber und ohne Zementreste ist. CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831 Wenn die Führungsschiene schon vorhanden ist, muss der betonierte Platz zum Teil auch aus dem Schienenfunda- ment gewonnen werden.
-
Seite 32: Handbetätigung Bei Ausgekuppeltem Motor
HANDBETÄTIGUNG BEI AUSGEKUPPELTEM MOTOR ELEKTRONISCHE STEUERUNG Die Entriegelung muss bei stillstehendem Motor ausgeführt werden. Steuerungseinheit für Gleichstrommotor mit eingebautem Empfänger, der die Spei- Zur Entriegelung des Torflügels sollte der mit der Apparatur mitgelieferte Schlüssel verwendet cherung von 300 / 1000 Benutzercodes ermöglicht (siehe "Fernbedienung", Seite werden. - Seite 33 Anschlussklemmleisten-Anschlüsse ALLE NICHT VERWENDETEN N.C.-KONTAKTE MÜSSEN ÜBERBRÜCKT und somit auch die Tests der entsprechenden Sicherheitsvorrichtungen (FI, FS) ausgeschaltet werden. 1-2 MOT Motor-Stromversorgung Wenn die Tests für FI, FS aktiviert werden sollen, müssen sowohl der sendende als auch der (für den Wechsel der Drehrichtung die Kabel 1 und 2 umkehren) empfangende Teil dieser Sicherheitsvorrichtungen an die kontrollierten Stromverbraucher 3-4 ENCODER Eingänge Bl-Gr für Signale Encoder (CTRL 24 Vdc) angeschlossen werden.
-
Seite 34: Programmierverfahren (Einstellungen Der Parameter)
PROGRAMMIERVERFAHREN (Einstellungen der Parameter) • Alle Funktionen des Steuergeräts können über das Menü im Display "LCD1" mit den drei darunterliegenden Tasten eingestellt werden: - Für das Navigieren im Menü und/oder die Einstellung des Kontrasts im Display die Pfeile benutzen; - “PROG/OK” für die Änderung der Einstellung des ausgewählten Parameters und/oder für die Bestätigung benutzen. PROGRAM OPTIONEN OPTIONEN... - Seite 35 • Die wichtigsten Betriebsparameter (z.B. Installation rechts/links) müssen im Speichermenü eingestellt werden. • Wenn Sicherheitsvorrichtungen mit Kontakt 8.2 kΩ, vorhanden sind, ist die Einstellung im Menü Sicherheitsvorrichtungen zu ändern. • Vor der Programmierung des Torlaufs ist der richtige Motor unter der Position "Motorauswahl" des Menüs "Bewegung" auszuwählen. Auswahl der Sprache: OPTIONEN OPTIONEN...
-
Seite 36: Programmierverfahren
P.J.Heath sich und begibt sich in den "funkgesteuerten" Speichermodus. CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831 bis zum Schließanschlag (2 Mal wie im Programmierverfahren), um die Position 3. Die vorab auf dem zu speichernden Sender gewählte Kanaltaste drücken. Bei wiederzufinden. -
Seite 37: Begrenzte Öffnung (Fussgängeröffnung)
ANTENNENANSCHLUSS BATTERIEBETRIEB Eine abgestimmte Antenne ANS400 benutzen, die über ein Koaxialkabel RG58 (imp. 50Ω) mit einer Länge von max. 15 m an den Empfänger anzuschließen ist. Die Vorrichtung erlaubt den Betrieb des Systems auch bei fehlender Netzversor- gung. BETRIEBSART • Die Steuerung verfügt über einen Ladekreis für NiMH-Batterien auf 24V, der gesteuert wird von einem eigenen Mikrocontroller, der die Spannung abhängig vom 1) Automatisch Zustand der Batterie regelt. - Seite 54 NOTES:...
- Seite 55 NOTES:...
-
Seite 56: Technical Specifications
- Anzahl Kanäle - Aantal functies aantal - Anzahl Funktionen - Aantal geheugencodes aantal - Anzahl speicherbare Codenummern CARDIN ELETTRONICA spa Via del lavoro, 73 – Z.I. Cimavilla 31013 Codognè (TV) Italy Tel: +39/0438.404011 Fax: +39/0438.401831 email (Italian): Sales.office.it@cardin.it email (Europe): Sales.office@cardin.it...
