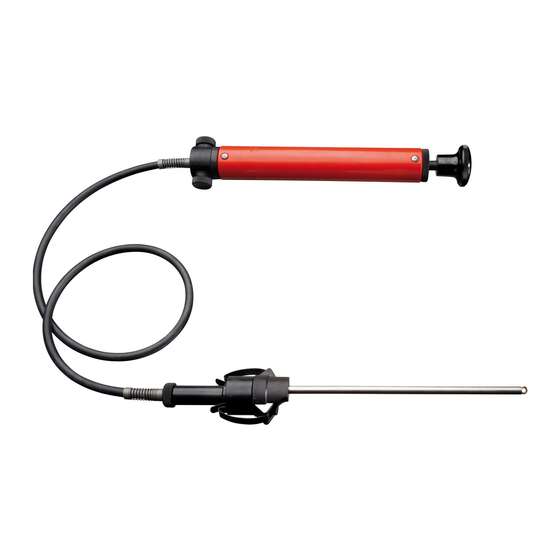

Wohler RP 72 Bedienungsanleitung
Rußtestpumpe
Verwandte Anleitungen für Wohler RP 72
Inhaltszusammenfassung für Wohler RP 72

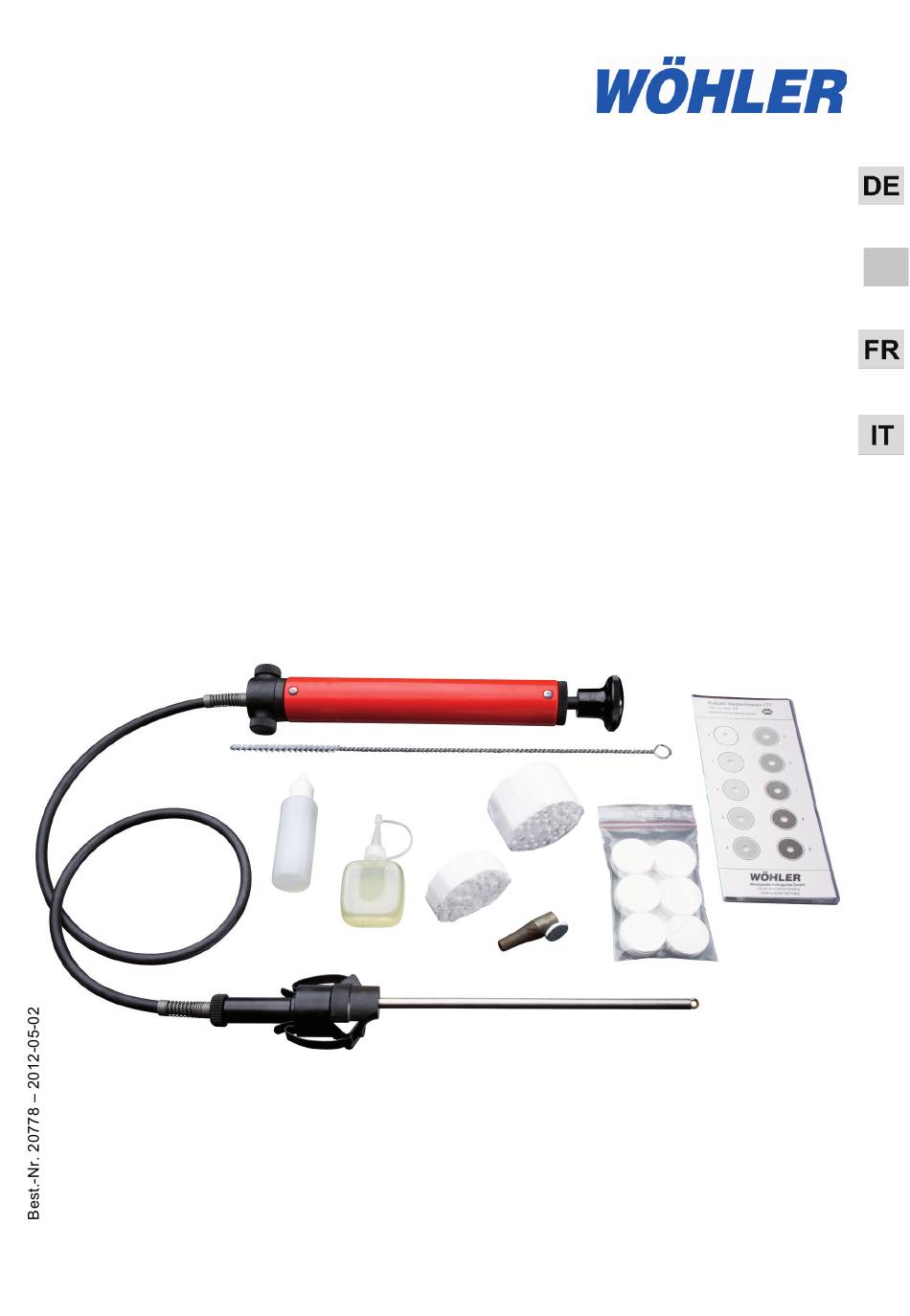

- Seite 1 Bedienungsanleitung Rußtestpumpe Operating manual Soot Test Pump Mode d'emploi Pompe d’analyse de suie Istruzione d'uso Pompa nerofumo TÜV By 12 RGG 015 Wöhler RP 72...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........3 Herstelleranschrift ......... 4 Technische Daten ......... 4 Aufbau und Ersatzteile ......5 Funktionskontrolle der Rußtestpumpe ..............6 Messkopf und Sonde ........ -
Seite 3: Allgemeines
Geräts zur Folge haben kön- nen. HINWEIS! Hebt Tipps und andere nützliche Informationen hervor. Bestimmungsge- Die Wöhler RP 72 Rußtestpumpe dient der Be- stimmung der Rußzahl bei Feuerungsanlagen für mäße Verwen- flüssige Brennstoffe entsprechend der Ersten dung Verordnung zur Durchführung des Bundesimmis- sionsschutzgesetzes (1. -
Seite 4: Herstelleranschrift
Technische Daten Herstelleran- Wöhler Messgeräte Kehrgeräte GmbH schrift Schützenstr. 41 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-250 E-Mail: mgkg@woehler.de Service-Hotline: +49 2953 73-211 Technische Daten Beschreibung Angabe Durchsatz Bei einem Sondendurchmesser von 1,63 Liter ± 0,07 Liter bei 10 Hüben in 60 sec. -
Seite 5: Aufbau Und Ersatzteile
3 Filterpapier TÜV 12 RgG 001 Zubehör 4 Messkopf Makrolon mit Wasserfängerrohr 3879 5 Runddichtring 9 x 2 2334 6 Stopfentülle mit Dichtring 2442 7 Schutzfeder 2441 8 Schraube M 4,2 x 9,5 (vier Stück) 2428 9 Pumpenrohr RP 72 2427 10 Turbulenzspirale 20401... -
Seite 6: Funktionskontrolle Der Rußtestpumpe
Funktionskontrolle der Rußtestpumpe 11 Feder für Ventil 11 x 0,4 2346 12 Watterollen lang (2 Stück) Zubehör 13 Ventilplättchen 2345 14 Runddichtring 18 x 2,2 2434 15 Ventildeckel 7997 16 Schrauben 3/16“ x 20 2435 17 Pumpenknopf mit M12 Innengewinde 2420 18 Kolbenführung 2459... -
Seite 7: Dichtheit Der Pumpe
Funktionskontrolle der Rußtestpumpe Die seitlichen Klammern sollen beide Messköpfe gasdicht zusammenhalten. Die Stopfentülle am Wasserfänger des Messkopf- Makrolon muss mit einem O-Ring abgedichtet sein, ebenso die Stopfen am Ventildeckel. Zur Funktionskontrolle gehen Sie folgendermaßen vor: • Ziehen Sie die Kolbenstange (20) aus der Pumpe. -
Seite 8: Rußzahlbestimmung
Rußzahlbestimmung Rußzahlbestimmung Funktionsprinzip HINWEIS! Ausführlich beschrieben und erläutert ist das Verfahren in der DIN 51402. Aus dem Kernstrom des Abgases wird eine definierte Probe durch ein Filterpapier ge- saugt. Der Schwärzungsgrad des auf dem Filterpapier abgebildeten Rußflecks wird mit den Schwärzungsfeldern einer Rußzahlvergleichsskala verglichen und mit einer Rußzahl bewertet. -
Seite 9: Bestimmung Der Rußzahl
Entnahme der Probe Bestimmung der Rußzahl • • Beaufschlagtes Filterpapier unter die Aus- schnitte der Rußzahlvergleichsskala legen und das dem Schwärzungsgrad entsprechen- de Feld nach dem Augenschein feststellen. Die Rußzahl der Probe entspricht der Nummer dieses Feldes. • Bilden Sie aus den so ermittelten drei Ruß- zahlen das arithmetische Mittel und runden Sie dieses auf die nächste Zahl auf oder ab. -
Seite 10: Rauchgasentnahme
Entnahme der Probe Rauchgasent- Zur Rauchgasentnahme werden 10 Pumpenhübe wie folgt ausgeführt: nahme • Kolbenstange (20) langsam herausziehen (ca. 2 bis 3 Sekunden) und in Endposition ca. 3 Sekunden festhalten, damit ein Druckaus- gleich in der Pumpe erfolgen kann. ACHTUNG! Da der Druckausgleich durch das Filterpapier nur langsam erfolgt, ist es unbedingt notwendig, die Wartezeit von 3 Sekunden einzuhalten. -
Seite 11: Wartung
Wartung Wartung Um das einwandfreie Funktionieren der Wöhler RP 72 Rauchgaspumpe gewährleisten zu können, muss das Gerät regelmäßiger Wartung unterzo- gen werden. Die Wartung umfasst Tätigkeiten, die vom Bediener selbst ausgeführt werden können. Wartungsliste Intervall Wartungsarbeit Nach jedem Arbeitstag Durchlüften und Trocknen der der Ruß-... -
Seite 12: Garantie Und Service
Garantie und Service Garantie und Service Garantie Jedes Wöhler RP 72 Rußtestpumpe wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskon- trolle. Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf die Pumpe 12 Monate ab Ver- kaufsdatum, ausgenommen sind Verbrauchsma- terialien. -
Seite 13: Zubehör
Zubehör Zubehör Zubehör Rußzahlvergleichsskala Best.-Nr. 2416 Rußzahlvergleichsskala im 2er Set Best.-Nr. 369 Öltestflasche mit Acetonfüllung für den Test auf Olderivate mit Best.-Nr. 2481 Tropfstift Sondenbefestigungen Klemmkonus zum Fixieren der Sonde in der Messöffnung Best.-Nr. 2494 Gewindekonus zum Fixieren der Sonde in der Messöffnung Best.-Nr.
