Raumklimageräte
MCF-GA•VB
Planungsunterlagen
Klimatruhen / Deckenunterbaugeräte in Kühlgeräte-
ausführung mit Infrarot-Fernbedienung,
für Non-Inverter-Außengeräte

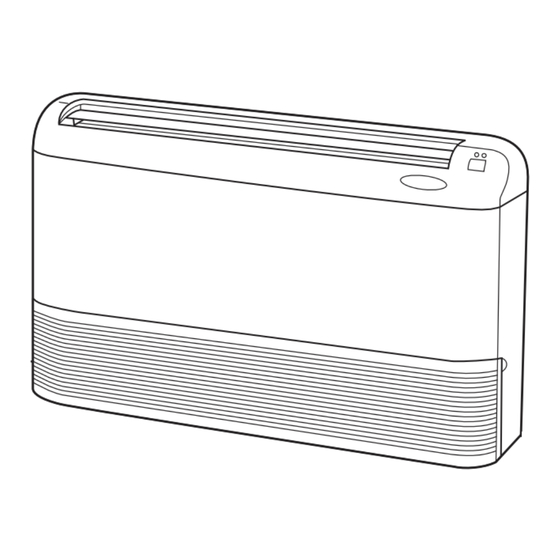

Wandinstallation als Klimatruhe
Installation als Unterdeckengerät
MCF-GA35VB
MCF-GA50VB
MCF-GA60VB
Inhalt
Technische Daten · · · · · · · · · · · · · · · · · · · 2
Passende Außengeräte · · · · · · · · · · · · · · · · 2
Dimensionierung der Kältemittelleitungen · · · · · 3
Schaltungsdiagramm · · · · · · · · · · · · · · · · · 3
Schalldruckpegel · · · · · · · · · · · · · · · · · · · 4
Abmessungen · · · · · · · · · · · · · · · · · · · · · 5
Elektrischer Anschluss · · · · · · · · · · · · · · · · 6
Zubehör: Feinstaubfilter · · · · · · · · · · · · · · · 7
Zubehör: Geruchsfilter · · · · · · · · · · · · · · · · 8
MITSUBISHI ELECTRIC EUROPE B.V.
AIR CONDITIONING
Serie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mitsubishi Electric M-SERIES
Inhaltszusammenfassung für Mitsubishi Electric M-SERIES
-
Seite 1: Inhaltsverzeichnis
Zubehör: Feinstaubfilter · · · · · · · · · · · · · · · 7 Zubehör: Geruchsfilter · · · · · · · · · · · · · · · · 8 MCF-GA35VB MCF-GA50VB MCF-GA60VB MITSUBISHI ELECTRIC EUROPE B.V. AIR CONDITIONING... -
Seite 2: Technische Daten
Die Absicherung des Innengerätes erfolgt in der Regel gemeinsam mit dem Außengerät (ein Hauptschalter für Au- ßen- und Innengerät gemeinsam). Passende Außengeräte Single-Split-Systeme (Nur Kühlen / Kühlen oder Heizen) Innengerät MCF-GA35VB MCF-GA50VB MCF-GA60VB Nur Kühlen MUCF-GA35VB MUCF-GA50VB MUCF-GA60VB Passendes Außengerät Kühlen oder Heizen — — — Multi-Split-Systeme Innengeräte MCF sind nicht Multi-Split-fähig. Serie MITSUBISHI ELECTRIC... -
Seite 3: Dimensionierung Der Kältemittelleitungen
Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung Kondensator für Gebläsemotor NR11 Varistor Halbleiterrelais, Lüftermotor SR143 Sicherung (3,15 A) RT11 Raum-Temperaturfühler TB1,2 Klemmenleisten HIC1 DC/DC-Wandler RT12 Verdampfer-Temperaturfühler X144 Relais, Lüftermotor Gebläsemotor SR142 Halbleiterrelais, Lüftermotor Motor der Luftleitlammellen Serie MITSUBISHI ELECTRIC... -
Seite 4: Schalldruckpegel
[dB(A)] Hoch Innengeräte Testbedingungen Innengerät Kühlen: Trockenkugeltemperatur 27 °C Feuchtkugeltemperatur 19 °C Heizen: Trockenkugeltemperatur 20 °C Feuchtkugeltemperatur – °C Mikrofon Wand NC-70 NC-60 NC-50 NC-40 NC-30 Untere Hörschwelle NC-20 im Dauerbetrieb 1000 2000 4000 8000 Oktav-Frequenzband [Hz] Serie MITSUBISHI ELECTRIC... -
Seite 5: Abmessungen
Planungsunterlagen Abmessungen MCF-GA35/50/60VB bei Wandinstallation 80,8 112,8 bei Unterdeckeninstallation 1100 Kältetechnische Anschlüsse: fl. Ø6,0 / g. Ø12,0 (GA35) fl. Ø6,0 / g. Ø12,0 (GA50) fl. Ø6,0 / g. Ø16,0 (GA60) Infrarot-Fernbedienung Kondensatschlauch Ø16,0 Alle Maße in mm Serie MITSUBISHI ELECTRIC... -
Seite 6: Elektrischer Anschluss
230 V / 50 Hz zum Außengerät zum Außengerät 12 V 12 V Außengeräte MUCF Außengeräte MUCFH zum Innengerät zum Innengerät 12 V 12 V 230 V / 50 Hz 230 V / 50 Hz Multi-Split-Systeme Innengeräte MCF sind nicht Multi-Split-fähig. Serie MITSUBISHI ELECTRIC... -
Seite 7: Zubehör: Feinstaubfilter
Luftfilter Entnehmen Sie Luftfilter Trennen Sie Luftfilter und Feinstaubfilter und Feinstaubfilter gemeinsam aus dem Gerät. voneinander. GEFAHR! Wechseln Sie die Filter nur bei abgeschaltetem Klimagerät aus. Berühren Sie die Filter nicht, wenn das Klimagerät in Betrieb ist. Serie MITSUBISHI ELECTRIC... -
Seite 8: Zubehör: Geruchsfilter
GEFAHR! Wechseln Sie die Filter nur bei abgeschaltetem Klimagerät aus. Berühren Sie die Filter nicht, wenn das Klimagerät in Betrieb ist. MITSUBISHI ELECTRIC EUROPE B.V. AIR CONDITIONING DIVISION, GOTHAER STR. 8, D-40880 RATINGEN Technische Änderungen vorbehalten Printed in Germany 03/2007 Ref.: „...
