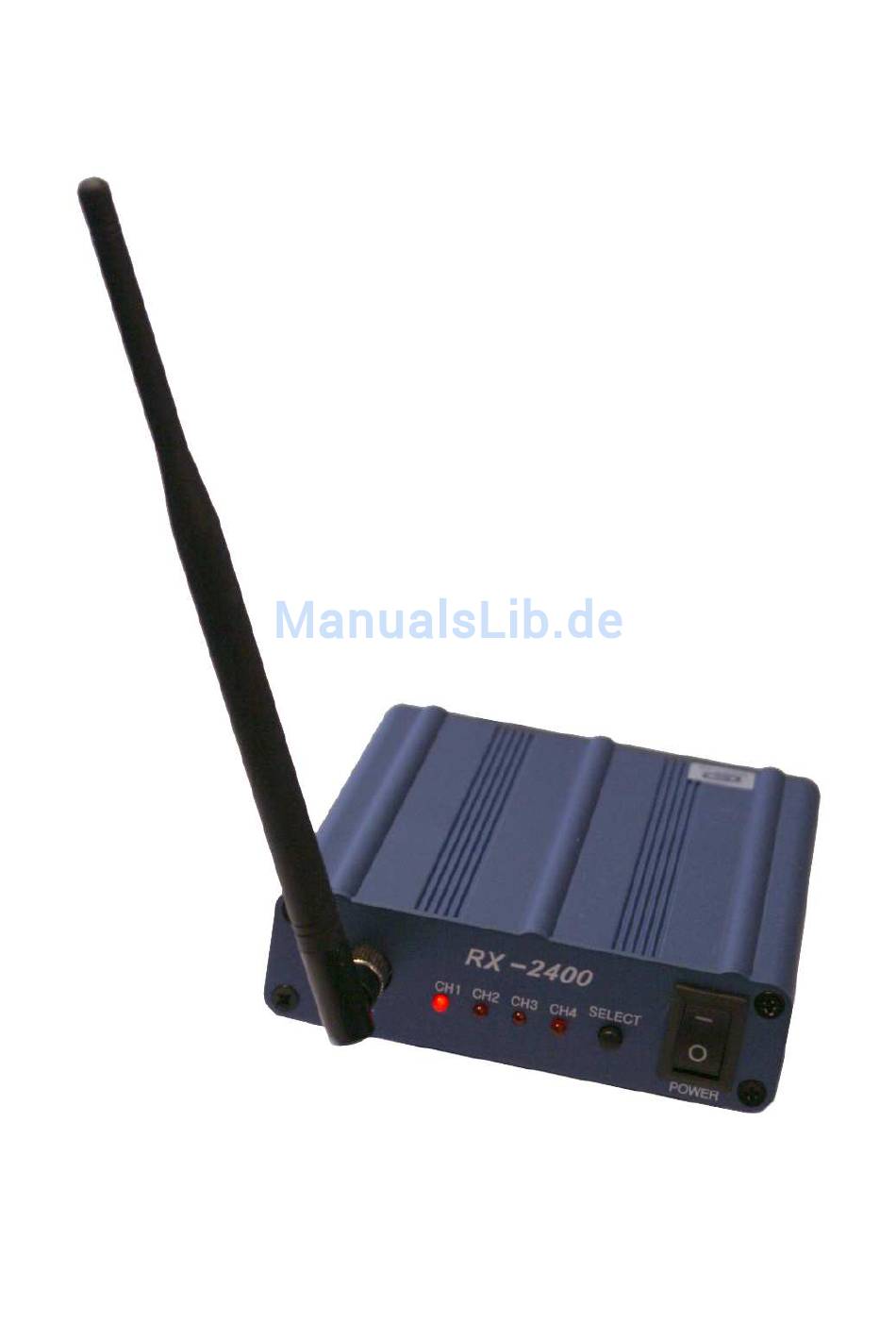

- Seite 1 RX-2400U 4 Kanal 2,4 Ghz AV Empfänger mit USB 2.0 Interface Bedienungsanleitung Rev. 2.21 (11/2011)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlagen Installation USB Treiber Videozugriff mit AMCAP Videoaufzeichnung mit AMCAP Technische Daten © acwsoft Andreas Walther 25.11.2011 Vers. 2.21 Alle Rechte vorbehalten. -
Seite 3: Grundlagen
Grundlagen Vorderseite (von links nach rechts): 5dB Antenne mit SMA Schraubanschluss. Kanalanzeige über LEDs Kanal 1 – 4, beim Einschalten leuchtet der über die DIP-Schalter auf der Rückseite voreingestellte Kanal auf. Falls die DIP- Schalter auf Off stehen (alle Schalter oben), leuchtet Kanal 1 auf. SELECT –... -
Seite 4: Installation Usb Treiber
Das USB Kabel von dem RX-2400U noch nicht einstecken ! Der Treiber unterstützt Windows 9x, ME, 2000, XP, Vista und Windows 7 (32 Bit Version). Legen Sie die RX-2400U CD ein und doppelklicken Sie auf Setup.exe . Klicken Sie auf "Weiter". - Seite 5 Unter Umständen kommt ein Warnhinweis, dass das Update auf DirectX 9.0.c oder höher empfehlenswert ist. Klicken Sie auf „OK“, Sie können das DirectX Update später vornehmen. Das Installationsprogramm kopiert nun Dateien und konfiguriert die Software- Installation.
- Seite 6 Klicken Sie auf „Fertig stellen“. Bestätigen Sie Neustarten des Computers mit „Fertig stellen“. Nach dem Hochfahren des Computers vergewissern Sie sich, dass Ihr RX-2400U eingeschaltet ist (rote Kanalanzeige an der Front leuchtet) und eine kompatible...
- Seite 7 Funkkamera / ein Funksender auf demselben Kanal in Reichweite des Empfängers sendet. Verbinden Sie nun den RX-2400U über das USB Kabel mit Ihrem Rechner: Es sollte eine Meldung „Neue Hardware gefunden – USB 2.0 Device“ und kurz darauf „USB 2860 Device“ erscheinen. Falls Windows XP, Vista oder Windows 7 „meckert“, dass der Treiber nicht Windows zertifiziert sei, bestätigen Sie, dass dieser...
- Seite 8 Der Treiber lässt sich auch jederzeit wieder deinstallieren, der Eintrag in der Windows Software Rubrik lautet „USB TV Device Driver“.
-
Seite 9: Videozugriff Mit Amcap
Amcap. Dies ist ein Microsoft Tool für die neue WDM Direct Show Technik. Aktuelle Software sollte auf den Treiber genauso wie Amcap zugreifen. Sie finden das Tool Amcap im Verzeichnis Amcap der RX-2400U CD: Doppelklicken Sie auf Amcap.exe: Im günstigsten Fall sehen Sie jetzt bereits ein Farbbild des Empfängers. Ansonsten prüfen Sie bitte die Einstellungen. - Seite 10 Im Kartenreiter „Video Decoder“ finden Sie die TV-Norm. Wenn Ihre Funkkamera in PAL sendet (was bei jeder in Deutschland verkauften Funkkamera der Fall sein sollte), muss hier die Einstellung auf PAL_B stehen.
- Seite 11 Die übrigen Kartenreiter sind eher zweitrangig, der Ordnung halber wollen wir sie aber folgend kurz erläutern. Der Kartenreiter „Video Proc Verstärker“ erlaubt die üblichen Bildeinstellungen, „Standard“ holt die Werkseinstellungen zurück. Im Kartenreiter "Video Image" können Sie mit „Image Mask“ festlegen, dass oben und unten schwarze (Einstellung „Black“) oder graue („Einstellung „Gray“) Linien über die Bildränder gelegt werden, falls sich an den Bildrändern unerwünschtes Bildrauschen bildet.
- Seite 12 bzw. graue Maskierung der Bildränder ausfällt. „Flip Vertical“ bzw. „Flip Horizontal“ spiegelt das Bild vertikal oder horizontal. Schließen Sie das Eigenschaften-Fenster mit „OK“. Gehen Sie nun in „Options“ auf „Video Capture Pin“.
- Seite 13 Die Komprimierung ist bei diesem Treiber fest auf YUY2 eingestellt, die verfügbaren Auflösungen reichen von 160x120 bis zur vollen D1 Auflösung 720x576. Schließen Sie das Eigenschaften-Fenster mit „OK“. Gehen Sie nun in „Options“ auf „Video Crossbar“.
-
Seite 14: Videoaufzeichnung Mit Amcap
Achten Sie auf Übereinstimmung mit dem auf der vorigen Seite abgebildeten Fenster. Insbesondere darf niemals unter Input „S-Video“ angewählt sein, sonst haben Sie statt eines Videos nur ein schwarzes Bild. Schließen Sie das Eigenschaften-Fenster mit „OK“. Videoaufzeichnung mit AMCAP Amcap hat eine einfache Videoaufzeichnungsfunktion. Gehen Sie dazu zunächst im Kartenreiter "File"... - Seite 15 Klicken Sie auf "Öffnen". Im folgenden Fenster will Windows von Ihnen wissen, wieviel Speicherplatz (in Megabyte) Sie der Aufzeichnungsdatei zuordnen wollen. Begnügen Sie sich zum Testen hier mit der Angabe 1 Megabyte und klicken Sie auf "OK". Gehen Sie jetzt in den Kartenreiter "Capture" und klicken Sie auf "Start Capture", um mit der Aufzeichnung zu beginnen.
-
Seite 16: Technische Daten
Sie stoppen die Aufzeichnung im Kartenreiter "Capture" durch Klicken auf "Stop Capture". Danach können Sie die Aufzeichnungsdatei durch Doppelklick im Windows Mediaplayer abspielen. Technische Daten RX-2400U AV Funkempfänger mit USB 2.0 Interface (Empia EM2860 Chip) Kanalfrequenz CH1 2410 CH2 2430 CH3 2450...
