Joda NAUTIC 21/17 Montageanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Joda NAUTIC 21/17

Inhaltszusammenfassung für Joda NAUTIC 21/17

  • Seite 2 Oberflächenbehandlung, Pflegehinweise Ihr JODA - Haus ist aus bestem Holz gefertigt und sollte deshalb auch entsprechend gegen Fäulnis und Pilzbefall geschützt werden, damit Sie lange Freude an Ihrem Haus haben. Falls Sie Ihr Haus farblich unbehandelt bestellt haben, sollte der Außenanstrich gleich nach der Montage mit einer pigmentierten offenporigen Holzschutzlasur erfolgen.
  • Seite 3 - Seite 2 - dunklere Ansatzflecken, die sehr unschön aussehen. Das Gleiche gilt für evtl. Schleifarbeiten - immer in Maserungsrichtung schleifen - und kein zu grobkörniges Schleifpapier verwenden. Innen kann das Haus mit z.B. Flüssigwachs oder mit hellen Holzschutzlasuren gestrichen werden. Zu den verschiedenen am Markt angebotenen Anstrichmitteln, lassen Sie sich bitte im Detail vom Fachmann beraten.

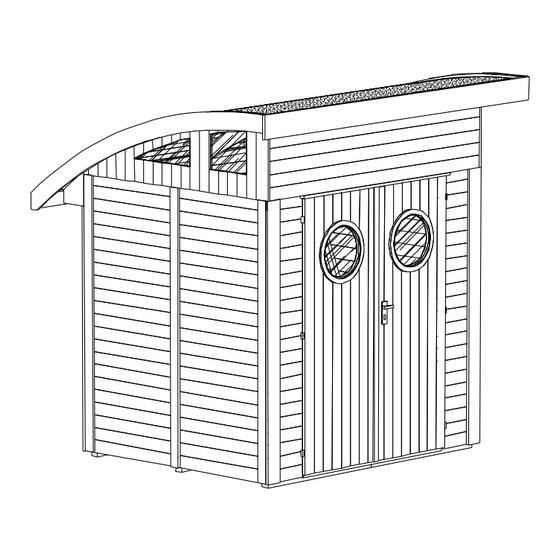

  • Seite 8 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de 3-D Ansicht 18.11.2003 NAUTIC 21-17 Friedland JORKISCH Kunde M : 1 : 18.00 Mario Reiche Bearb.

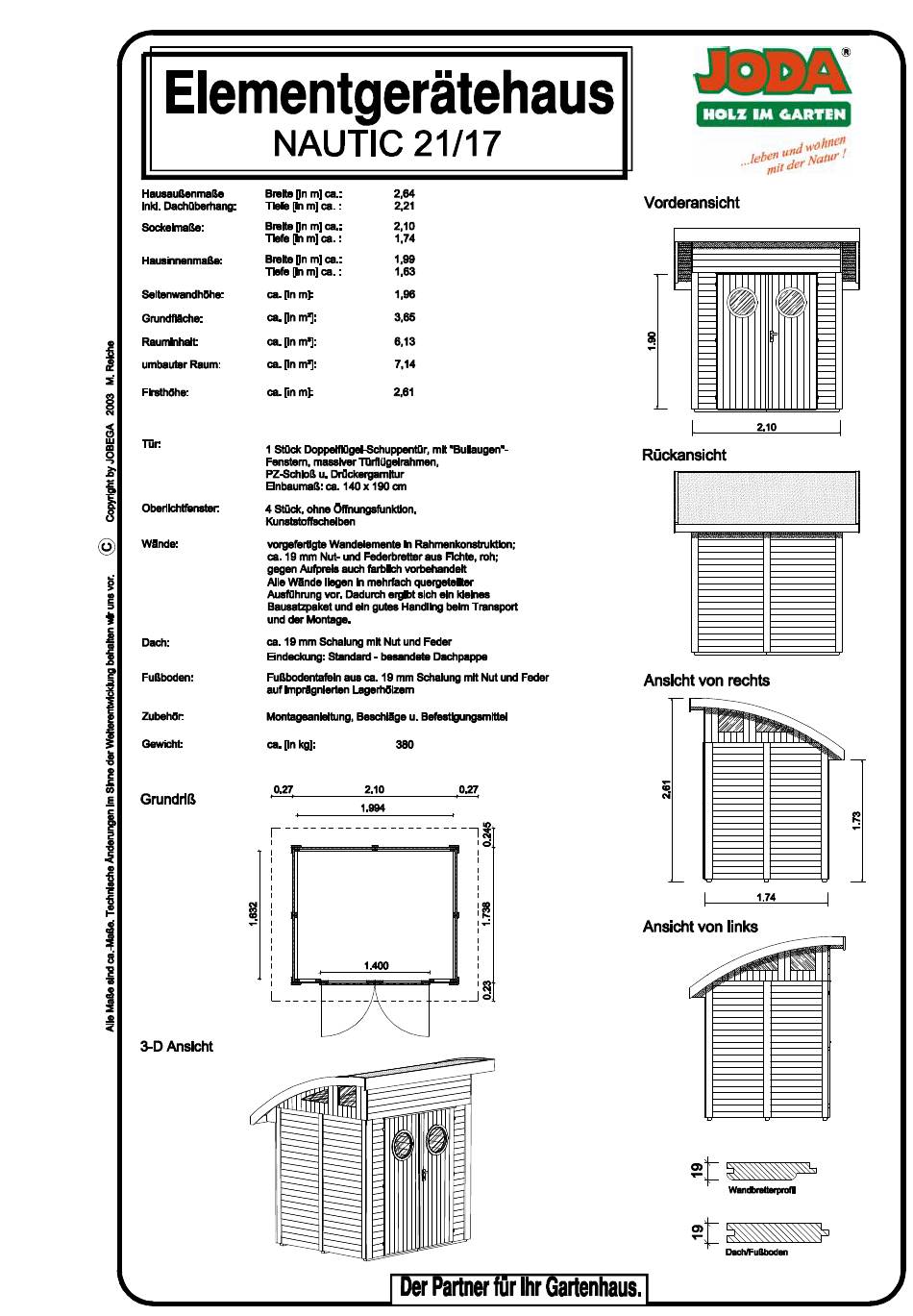

  • Seite 9 0.27 2.10 0.27 0.03 0.01 0.01 1.99 0.03 WE 3a WE 3 Grundfläche: 3,65 m² Rauminhalt: 6,13 m³ 1.39 WE 4a WE 4 Tür re. Tür li. WE 5 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Grundriß...
  • Seite 10 2.60 1.99 1.74 0.05 0.04 Schnitt: 0.00 JOBEGA 0.03 0.01 Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 0.01 1.63 0.03 D-17098 Friedland Wände Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de 0.23 1.73 0.21 Querschnitt 18.11.2003 Außenmaße NAUTIC 21-17 Friedland JORKISCH Kunde M : 1 : 20.00 Mario Reiche Bearb.
  • Seite 11 Darstellung ohne Dachbretter JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de 3-D Ansicht 18.11.2003 NAUTIC 21-17 Friedland JORKISCH Kunde M : 1 : 23.00 Mario Reiche Bearb.
  • Seite 12 Bezeichnung Länge Stück Pfette Dachpappe Dachbretter 2600 Deckleisten für 1938 Wandstöße (Seiten + Ecke vorn) Deckleiste für 1750 Wandstöße (hinten) Deckleisten für 1750 Wandstöße (Ecke hinten) Traufbrett, hinten 2600 Traufbrett, vorn 2640 Auflage für Trauf- verkleidung (vorn + hinten) Traufverkleidung 2100 (vorn + hinten) Traufkastenblenden...

  • Seite 13: Vorbereitung

    Nachfolgend möchten wir Ihnen einige Hinweise für die Erstellung eines Betonfundamentes geben. Andere Fundamente, wie z.B. aus Betonfertigteilen, Betonsteinen, kesselhochdruckimprägnierten Schwellen oder ähnliches sind möglich. Entscheidend hierbei ist, dass die Fundamentaußenmaße und Winkel und Waage stimmen. Vorbereitung Anhand der Maße wird das Fundament abgesteckt und ein Graben ca. 25 cm breit und 80 cm tief ausgehoben. Anschließend wird das Fundament eingeschalt.
  • Seite 14 Schrauben Sie die Verbindungsklötze an die Bodenplatten lt. Skizze an. Schieben Sie die Elemente nun zusammen und verschrauben Sie diese mit Spax 50 mm . Verwenden Sie pro Verbindungstück 4 Spax. Verbindungsstücke 40x60x400 mm Spax 50 mm JOBEGA Die Fertigmaße sind der Handels- u.

  • Seite 15: Wandmontage

    Pfettenausschnitt 19 mm Fangen Sie die Wandmontage mit zwei, über Eck stehenden Wandelementen an. JOBEGA Diese werden auf die Bodentafel aufgesetzt, wobei der untere Schalungsüberstand über die Handels- u. Produktionsgesellschaft mbH Fußbodentafel überstehen muss. Bauersheimer Weg 7 Anschließend werden die Elemente untereinander, von innen durch die Kanthölzer verschraubt D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 (mit 4 Stück Spax 60 mm, je aufrechter Elementrahmen).
  • Seite 16 Detail Detail JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 Wenn alle Wände montiert sind, werden die Giebel aufgesetzt. Die Rahmen- E-Mail: jobega.friedland@t-online.de kante des Giebels muß genau mit dem Vorderwandelement abschließen Giebelmontage 18.11.2003 (siehe Detail).
  • Seite 17 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Wenn die Giebel fertig montiert sind, wird das Wandelement WE5 eingesetzt Tel.: 039601-2800 Fax.: 039601-21558 und mit den Vorderwandelementen und den Giebeln verschraubt. Dafür sind E-Mail: jobega.friedland@t-online.de jeweils 2 Stück Spax 60 mm vorgesehen. WE5- u.
  • Seite 18 Detail A Detail B (Schnitt) Wandelement WE5 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 Die Pfettenstummel d13 werden in Verlängerung des Giebels an der Rückwand D-17098 Friedland montiert (siehe Detail A). Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Im Anschluß wird der obere Türanschlag d14 angeschraubt. Danach wird der Pfettenstummel, Türanschläge 18.11.2003 Wasserschenkel d17 von unten an das Wandelement WE5 geschraubt...
  • Seite 19 Traufkasten Dachbretter Nagel 60 mm Detail 35 mm Die Mittelpfette und die Pfettenstummel haben an der Traufseite einen waage- Jetzt kann mit dem Abschalen des Daches begonnen werden. Achten Sie rechten Schnitt, der zur Befestigung der Traufverkleidungsbretter d8 dient. dabei darauf, dass die gute Brettseite nach unten zeigt. Schlagen Sie die Damit diese Bretter auch an den Wänden befestigt werden können, müssen Nägel im leichten Winkel zueinander ein, das erhöht den Auszugswiderstand.
  • Seite 20 Dachbretter JOBEGA Wenn die Dachbretter befestigt sind, werden die Traufunterschlag- Handels- u. Produktionsgesellschaft mbH leisten montiert. Bauersheimer Weg 7 Angefangen wird am First, bündig zu den Dachbrettern. Die Leisten D-17098 Friedland werden dann Stück für Stück angeschraubt, um als Ergebnis eine Tel.: 039601-2800 Fax.: 039601-21558 eine Schraubauflage für die Ortgangbretter zu erhalten.
  • Seite 21 Wanddeckleisten: Zuerst sind die Deckleisten d3 an den Seitenwänden zu montieren. Je Deckleiste sind 6 Stück Spax 35 mm vorgesehen. Die Löcher für die Schrauben sollten vorgebohrt und gesenkt werden, um ein Ausfasern der Leisten bei evtl. zu weit hereingedrehten Schrauben zu verhindern.
  • Seite 22 Dacheindeckung mit Dachpappe Schindeleindeckung Dachpappe Von JODA können Sie gegen Aufpreis auch Bitumenschindeln in den Farben Rot, Grün oder Anthrazit erhalten. Die Schindeln werden auf die Dachpappe genagelt. Das folgende Schema veranschaulicht die Verlegung. Beachten Sie, dass an der Traufseite mit einer verkehrt herum (Auskerbungen zum First zeigend) gelegten Schindelreihe begonnen wird.
  • Seite 23 Detail A Ansicht von außen 0.01 Wasserleiste Türband Luftspalt Türblatt Türblatt Türdeckleiste Türmontage Türblatt Als Erstes werden je Türflügel, 3 Stück Scharniere an die, dem Schloss, bzw. Schlosskasten gegenüberliegende Seite angeschraubt. Das mittlere Band sollte mittig und die äußeren ca. 15 cm von oben bzw. unten ange- ordnet werden.
  • Seite 24 kompletter Fußboden Fußbodentafel, links Fußbodentafel, rechts 2.05 1.02 1.02 1.02 1.02 Kantel 60x40, imprägniert Kantel 60x40, imprägniert Verbindungsstück 60x40x400 2 Stück Fußbodentafeln 1026 x 1700 mm JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Fußbodentafeln 18.11.2003...
  • Seite 25 Ansicht von hinten Ansicht von links Rahmen Wellnagel Kantel von hinten genagelt 0.85 2 Stück Wandelemente WE 1 850 x 1963 mm 0.03 0.78 0.03 JOBEGA Handels- u. Produktionsgesellschaft mbH 0.85 Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Wandelement WE 1 18.11.2003...
  • Seite 26 Ansicht von hinten Ansicht von links Rahmen Wellnagel Kantel von hinten genagelt 0.85 2 Stück Wandelemente WE 2 850 x 1963 mm 0.03 0.78 0.03 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 0.85 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Wandelement WE 2 18.11.2003...
  • Seite 27 Ansicht von hinten Ansicht von links Rahmen 0.01 Wellnagel Pfettenausklinkung Pfettenausklinkung Kantel von hinten genagelt 0.99 1 Stück Wandelement WE 3 1050 x 1963 mm 0.05 0.03 0.92 0.03 JOBEGA 1.05 Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Wandelement WE 3...
  • Seite 28 Ansicht von hinten Ansicht von links Rahmen 0.01 Wellnagel Pfettenausklinkung Kantel von hinten genagelt 0.99 1 Stück Wandelement WE 3a 1050 x 1963 mm 0.05 0.03 0.92 0.03 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 1.05 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Wandelement WE 3a 18.11.2003...
  • Seite 29 Ansicht von hinten Ansicht von links Rahmen 0.30 Wellnagel Schalung 0.20 0.01 0.33 0.03 0.06 1 Stück Wandelement WE 4 Fülleiste 15x19x1938 mm 353 x 1963 mm 0.20 JOBEGA 0.03 0.04 Handels- u. Produktionsgesellschaft mbH 0.01 0.05 Bauersheimer Weg 7 D-17098 Friedland 0.35 Tel.: 039601-2800 Fax.: 039601-21558...
  • Seite 30 Ansicht von hinten Ansicht von links Rahmen 0.30 Wellnagel Schalung 0.20 0.01 0.33 0.06 0.03 1 Stück Wandelement WE 4a Fülleiste 15x19x1938 mm 353 x 1963 mm 0.20 0.04 0.03 JOBEGA 0.01 Handels- u. Produktionsgesellschaft mbH 0.05 Bauersheimer Weg 7 0.35 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558...
  • Seite 31 Ansicht von hinten Ansicht von links Ausklinkung 0.05 0.02 0.03 0.91 0.03 0.03 0.91 0.03 0.05 0.05 Schalung: 19x96 mm, Softline 2.10 Rahmenkanteln: 34x53 mm, 25x53 mm Rahmen (34x53 mm) Wellnagel 0.98 0.02 0.98 Kantel 25x53 1 Stück Wandelement WE 5 2138 x 583 mm JOBEGA Handels- u.
  • Seite 32 Ansicht von links Ansicht von hinten 0.05 0.01 0.19 0.35 0.17 0.53 0.49 1.75 Scheibe Scheibe Schalung: 19x96 mm, Softline Rahmenkanteln: 34x53 mm Leimholzbogen: 53x100 mm 1.95 Rahmen Leimholzbogen 53x100 Wellnagel 1 Stück Giebelelement, links 1.10 1953 x 586 mm JOBEGA Handels- u.
  • Seite 33 Ansicht von links Ansicht von hinten 0.05 0.01 0.49 0.53 0.17 0.35 0.19 1.75 Scheibe Scheibe Schalung: 19x96 mm, Softline Rahmenkanteln: 34x53 mm Leimholzbogen: 53x100 mm 1.95 Rahmen Leimholzbogen 53x100 Wellnagel 1 Stück Giebelelement, rechts 1.10 1953 x 586 mm JOBEGA Handels- u.
  • Seite 34 2 Stück Traufkastenblenden, hinten 2 Stück Traufkastenblenden, vorn 0.01 0.01 0.19 0.19 JOBEGA Handels- u. Produktionsgesellschaft mbH Bauersheimer Weg 7 D-17098 Friedland Tel.: 039601-2800 Fax.: 039601-21558 E-Mail: jobega.friedland@t-online.de Traufkastenblenden 18.11.2003 NAUTIC 21-17 Friedland JORKISCH Kunde M : 1 : 10.00 Mario Reiche Bearb.
  • Seite 35 Türdeckleiste 10x45x1904 mm Türblatt, rechts Türblatt, links Türblattrahmen (Rückansicht) (Rückansicht) (Ansicht von links) 69,0 69,0 10.0 47,0 10.0 Schubriegel Schloßkasten Schubriegel 70,5 70,5 69,0 Rahmen geblattet Schalung: 19x96x1904 mm, Softline 2 Stück Türblätter Rahmen: 34x100 mm 705 x 1904 mm JOBEGA Handels- u.
