Dema KSFS 400 Bedienungsanleitung

Kartonschredder/füllmaterial - schredder 400 v

Vorschau ausblenden

Inhalt

Inhaltsverzeichnis

Version: SHDM1

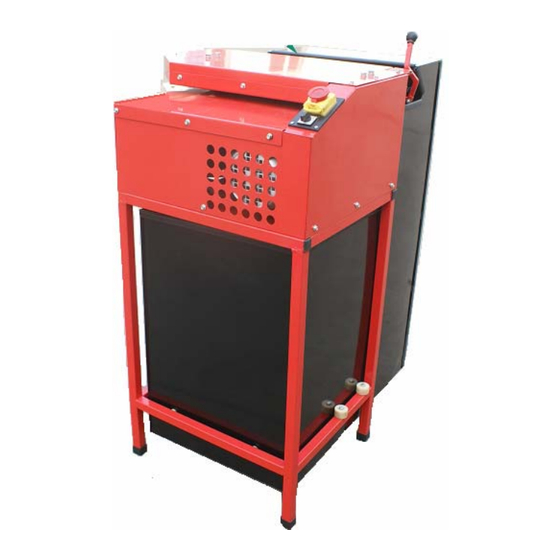

KARTONSCHREDDER /

FÜLLMATERIALSCHREDDER 400 V

KSFS 400

ARTIKEL-NR. 41155

LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE

VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!

DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN

WWW.DEMA-VERTRIEB.COM

LETZTE AKTUALISIERUNG: 17.12.2012

Inhaltsverzeichnis

Inhaltszusammenfassung für Dema KSFS 400

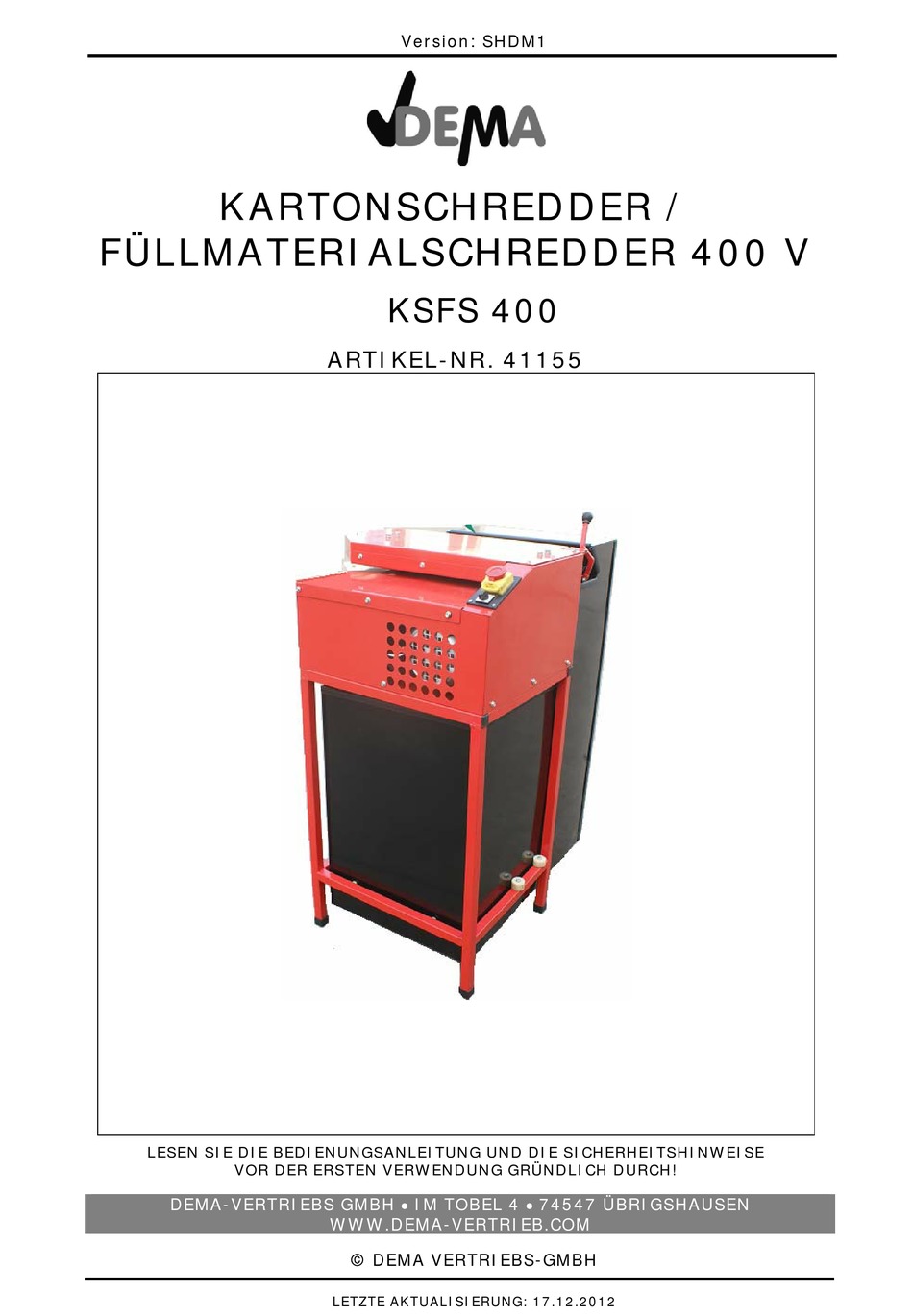

Seite 1 Version: SHDM1 KARTONSCHREDDER / FÜLLMATERIALSCHREDDER 400 V KSFS 400 ARTIKEL-NR. 41155 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 17.12.2012...
Seite 2: Inhaltsverzeichnis
41155 - KSFS 400 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG......................5 3 AUFBAU & MONTAGE ........................6 4 INBETRIEBNAHME & BEDIENUNG....................6 4-1 Bedienelemente ............................... 6 4-2 Bedienung ................................ 7 5 WARTUNG............................7 6 ENTSORGUNG............................ 8 7 TECHNISCHE DATEN.........................
Seite 3: Sicherheitshinweise
41155 - KSFS 400 SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. ...
Seite 4: Bestimmungsgemäße Verwendung
41155 - KSFS 400  Es dürfen keine Materialien verarbeitet werden, die zur Schlingenbildung neigen, wie z.B. Bänder, Verschnürungen, Kunststofffolie, etc.  Stellen Sie das Gerät niemals in der Nähe von Wärmequellen (z.B. Heizungen) oder explosionsfähigen Stoffen auf!  Um das Gerät bei einem Notfall sofort zu stoppen, betätigen Sie den Not-Aus- Taster! ...
Seite 5: Piktogrammerläuterung
41155 - KSFS 400 PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Tragen Sie eine persönliche Schutzausrüstung, Gehörschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschutz! Ziehen Sie vor Wartungs-, Reparatur- oder Reinigungsmaßnahmen immer den Netzstecker!
Seite 6: Aufbau & Montage
41155 - KSFS 400 AUFBAU & MONTAGE  Die Maschine ist sehr schwer! Verwenden Sie für die Aufstellung einen Werkstattkran bzw. einen geeigneten Stapler und ziehen Sie weitere Personen für den Aufbau hinzu.  Achten Sie darauf, dass die Maschine auf sicherem festem Grund aufgestellt ist und die Räder der Maschine, so wie für den Betrieb gedacht, in Blockierstellung...
Seite 7: Bedienung
41155 - KSFS 400 BEDIENUNG  Schalten Sie den Schredder ein, indem Sie den Wendeschalter auf Vorlauf stellen, und den Not-Aus-Taster herausziehen.  Betätigen Sie nun die grüne Start-Taste um die Maschine in Betrieb zu nehmen. HINWEIS: Der Schalter besteht aus Motorschutzschalter und einem Unterspannungsauslöser, der das Wiederanlaufen nach einem Stromausfall verhindern...
Seite 8: Entsorgung
41155 - KSFS 400 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.
Seite 9: Schaltplan
41155 - KSFS 400 SCHALTPLAN SEITE 9 VON 12...
Seite 10: Explosionszeichnung
41155 - KSFS 400 EXPLOSIONSZEICHNUNG SEITE 10 VON 12...
Seite 11: Teileliste
41155 - KSFS 400 TEILELISTE TEILE- BEZEICHNUNG Schutzabdeckung Schraube Mutter Schraube Gehäuseteil Schraube Stahlplatte Halteplatte Feder Federhalter Obere Platte Untere Platte Schraube M8x15 Unterlegscheibe Halteblech Abdeckung Griff Feder Bolzen Mutter Gummirohr Auffangbehälter Griff Schraube Mutter Rolle Schraube M8x55 Schraube M8x55...
Seite 12 41155 - KSFS 400 Sprengring Zahnrad Riemen Lagerhalter Lager Passfeder C6x25 Untere Messer Platte Abdeckung Auflage Unterer Halter Stütze (Kupfer) Unterlegscheibe Getriebe Welle Verbindungsstück Kleines Zahnrad Bolzenschraube M8x25 Passfeder C6x10 Passfeder C8x40 Schalter Motor Netzkabelteil 1 Mutter Netzkabelteil 2 Netzstecker...
