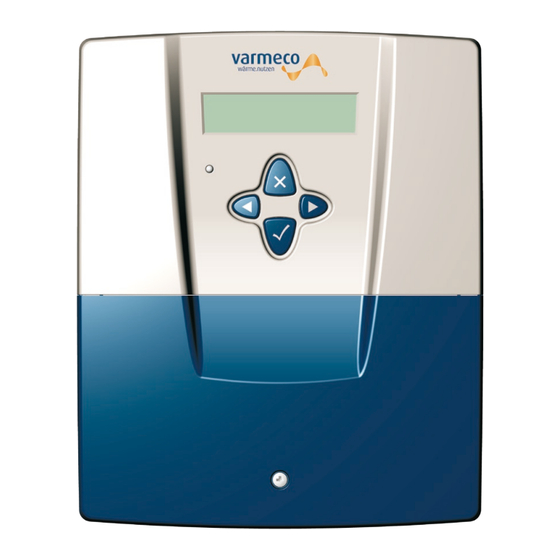

Varmeco VarCon211 Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für VarCon211:
- Bedienungs- und montageanleitung (12 Seiten) ,
- Bedienungs- und montageanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
> varmeco // Solarwärme nutzen
> Bedienungs- u. Montageanleitung zur Schaltfunktion
des Kompaktreglers VarCon211
Softwareversion V2.21a
1
0
Tsoll + dTu
Bed_Schaltfunktion VarCon211 V2.21a - 2019-03
Tsoll + dTo
varmeco
wärme.nutzen
Schaltfunktion des VarCon211
als Regelungserweiterung mit den Funktionen
- Speicherladung oder
- allgemeiner Thermostat
Einsatzgebiet im Ein- und Mehrfamilienhausbereich für
Altbausanierung und Neubau
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Varmeco VarCon211
Inhaltszusammenfassung für Varmeco VarCon211
- Seite 1 > Bedienungs- u. Montageanleitung zur Schaltfunktion des Kompaktreglers VarCon211 Softwareversion V2.21a Schaltfunktion des VarCon211 als Regelungserweiterung mit den Funktionen - Speicherladung oder - allgemeiner Thermostat Einsatzgebiet im Ein- und Mehrfamilienhausbereich für Altbausanierung und Neubau Tsoll + dTu Tsoll + dTo Bed_Schaltfunktion VarCon211 V2.21a - 2019-03...
-
Seite 2: Inhaltsverzeichnis
GmbH & Co. KG. Das gilt im Besonderen für Vervielfältigun- gen, Kopien, Übersetzungen und die Spei- cherung in elektronischen Systemen. Herausgeber: varmeco GmbH & Co. KG - Kaufbeuren © 2019 by varmeco GmbH & Co. KG Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 3: Allgemeine Hinweise
2.2. Kombinationsmöglichkeiten mit der Solarfunktion Die Solarfunktion des Kompaktreglers VarCon211 kann nur in Kombination mit der Schaltfunk- tion „Speicherladung mit 1 Temperaturfühler“ eingesetzt werden. Ersichtlich ist dies aus der Belegung der Eingangsklemmen am Regler (siehe Tabelle). Schaltfunktionen, die wie die Solarfunktion Diese Einschränkung gilt nur pro Regler. -
Seite 4: Speicherladung - Nachladeansteuerung Über Standardfühler Tf02
- Verwendung beim Abschaltkriterium unter Menüpunkt „Nachladung Aus“ - wird zur TWW-Solltemperatur addiert (ergibt Speicher-Soll-Temperatur) - ist größer dTEin Nachladezeit Zeitdauer in Minuten, die die Anforderung mindestens aktiv bleibt 3.2. Schema TF02 TF02 Anforderungskontakt TF02 Verteilerbalken Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 5: Klemmenbelegung
Einstellbereich 0 – 30 Festlegung der Ausschalt-Temperaturdifferenz dTAus. Nachladung Aus: TF02-TWW >= Standardwert 8 Kelvin Einstellbereich 1 – 50 Festlegung der minimalen Nachladezeit Nachladezeit Standard 10 min Minimal: 10 min Einstellbereich 1 – 120 min Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 6: Speicherladung - Nachladeansteuerung Über 2 Zusatzfühler Tf04 Und Tf05
- ist größer dTEin Nachladezeit Zeitdauer in Minuten, die die Anforderung mindestens aktiv bleibt 2 2 2 4.2. Schema TF02 TF04 2 2 2 TF05 TF02 TF04 Anforderungskontakt 2 2 2 TF05 TF02 TF04 TF05 Verteilerbalken Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 7: Klemmenbelegung
Einstellbereich 0 – 30 Festlegung der Ausschalt-Temperaturdifferenz dTAus. Nachladung Aus: TF05-TWW >= Standardwert 8 Kelvin Einstellbereich 1 – 50 Festlegung der minimalen Nachladezeit Nachladezeit Standard 10 min Minimal: 10 min Einstellbereich 1 – 120 min Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 8: Allgemeiner Thermostat
- Verwendung beim Einschaltkriterium - wird zur Temperatur Tsoll addiert - ist kleiner dTo - Verwendung beim Abschaltkriterium - wird zur Temperatur Tsoll addiert - ist größer dTu Tsoll - frei einstellbare Solltemperatur 5.2. Schema TF04 TF04 Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... -
Seite 9: Klemmenbelegung
Solltemp. = 40°C Standardwert: 40 °C, Einstellbereich: 0 - 95 °C dTu zu Tsoll Festlegung der Einschalt- und Ausschalt-Temperaturdifferenz. dTo zu Tsoll 10K Wert Standardwert 5 Kelvin 10 Kelvin Einstellbereich 0 – 30 1 – 50 Bed_Schaltfunktion VarCon211 V2.21a - 2019-03... - Seite 10 > Notizen -10- -10- Bed_Schaltfunktion VarCon211 V2.21a - 2019-03...
- Seite 11 > Notizen Bed_Schaltfunktion VarCon211 V2.21a - 2019-03 -11- -11-...
- Seite 12 Technische Änderungen vorbehalten. Überreicht durch: varmeco GmbH & Co. KG Johann-Georg-Weinhart-Str. 1 87600 Kaufbeuren Telefon 08341/9022-0 Telefax 08341/9022-33 Email info@varmeco.de Internet www.varmeco.de...
