Trox Technik TCU3 Allgemeine Verdrahtungshinweise

Trox Technik TCU3 Allgemeine Verdrahtungshinweise

Universal regler
Vorschau ausblenden Andere Handbücher für TCU3:
Inhaltsverzeichnis

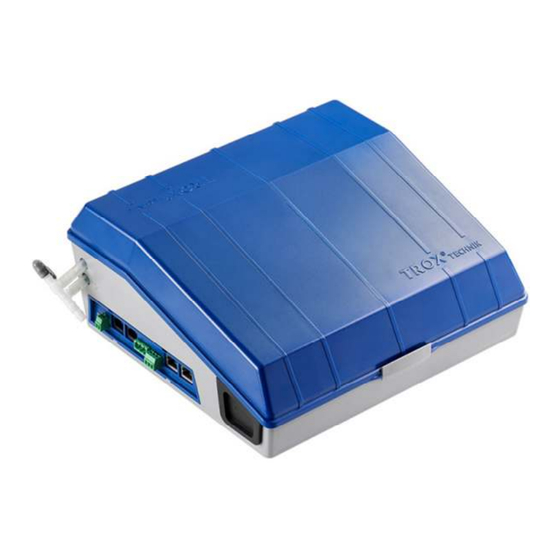

TROX UNIVERSAL
Regler TCU3
TROX UNIVERSAL Regler
Mitgeltende Unterlagen
- TROX UNIVERSAL REGLER TCU3
- Erweiterungsmodule EM-TRF / EM-TRF-USV,EM-AUTOZERO, EM-LON, EM-BAC-MOD-01, EM-IP
- Sensorik für Raum und Kanaldruck
- Bedieneinheit BE-LCD
Allgemeine Hinweise zur Sicherheit
Bei Montage, Verdrahtung und Inbetriebnahme sind die anerkannten Regeln der Technik, insbesondere die Sicherheits- und
Unfallverhütungsvorschriften, zu beachten.
Die Montage und die elektrische Verdrahtung dürfen nur durch unterwiesenes Fachpersonal erfolgen. Es sind die geltenden
VDE-Richtlinien sowie die Vorschriften der örtlichen EVU einzuhalten.
Gefahr:
Stromschlag beim Berühren spannungsführender Teile
Elektrische Ausrüstungen stehen im Betrieb unter gefährlicher elektrischer Spannung.
Vor den Montage und Wartungsarbeiten ist der Regler spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern.
Erst anschließend dürfen Installationsarbeiten durchgeführt werden.
Allgemeine
Verdrahtungshinweise
TCU3
Letzte Änderung
19.01.2018
TROX GmbH
Heinrich Trox Platz
D-47504 Neukirchen Vluyn
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Trox Technik TCU3

  • Seite 1 TROX UNIVERSAL Regler TCU3 Letzte Änderung 19.01.2018 Mitgeltende Unterlagen - TROX UNIVERSAL REGLER TCU3 - Erweiterungsmodule EM-TRF / EM-TRF-USV,EM-AUTOZERO, EM-LON, EM-BAC-MOD-01, EM-IP - Sensorik für Raum und Kanaldruck - Bedieneinheit BE-LCD Allgemeine Hinweise zur Sicherheit Bei Montage, Verdrahtung und Inbetriebnahme sind die anerkannten Regeln der Technik, insbesondere die Sicherheits- und Unfallverhütungsvorschriften, zu beachten.
  • Seite 2: Inhaltsverzeichnis

    TROX UNIVERSAL Regler TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Inhaltsverzeichnis Übersicht Anschlussbelegung Zugelassene Einbaulagen Versorgungsspannungen Kommunikationsleitung (KL) - Anschlussbuchse Kommunikationsleitung (KL) - Anschlussklemme TROX UNIVERSAL REGLER Systemaufbau und Netzwerkterminierung TROX UNIVERSAL REGLER Systemaufbau und Raum-Management-Funktion (RMF) Anschluss Bedieneinheit BE-LCD Serviceanschluss für Konfiguration und Diagnose...
  • Seite 3: Linke Seite

    TROX UNIVERSAL Regler TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Außenliegende Anschlüsse / Anzeigen: Linke Seite Innenliegende Anschlüsse / Anzeigen: 1 Rote Fehleranzeige 13 N.A. 19 Anschluss Kommunikat.-Leitung 1 - Klemmen 2 Gelbe Anzeige KL-Terminierung aktiviert 14 Anschluss Magnetventil EM-AUTOZERO 20 Anschluss Kommunikat.-Leitung 2 - Klemmen...
  • Seite 4: Einbaulage Des Trox Universal Reglers Beachten

    TROX UNIVERSAL Regler TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Einbaulage des TROX UNIVERSAL REGLERS beachten: Erläuterung: Der TROX UNIVERSAL REGLER darf nur wie folgt eingebaut werden: an horizontalen Luftleitungen: (Linker Bildteil) Zugelassen ist nur die seitliche Montage - eine Montage oberhalb oder unterhalb der Luftleitung ist nicht zugelassen...
  • Seite 5: Stromversorgung

    Sensorversorgung an Analogeingängen Der Typ der angeschlossenen Versorgungsspannung (AC oder DC) bestimmt den Typ der an den Analogeingängen AI1-AI5 zur Verfügung stehenden 24V Sensor-Versorgung. TCU3 Versorgung 24 V AC Sensorversorgung an AI1-AI5 mit 24 V AC TCU3 Versorgung 24 V DC Sensorversorgung an AI1-AI5 mit 24 V DC Dies erfordert ggf.
  • Seite 6: Technische Daten

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Kommunikationsleitung (KL) Technische Daten: - Max. Regleranzahl in einem System: 24 Für den Plug- & Play Datenaustausch - Max. Gesamtlänge: 300 m der Regler innerhalb des TROX UNIVERSAL...
  • Seite 7: Kl - Anschlussklemmen Als Alternative Verdrahtungsmöglichkeit

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Kommunikationsleitung (KL) KL - Anschlussklemmen als alternative Verdrahtungsmöglichkeit: Für den Datenaustausch mittels Netzwerkkabel von der Rolle als Alternative zum Patchkabel. Technische Daten: Wichtiger Hinweis: - Max. Regleranzahl in einem System: 24 An einem Regler darf der Anschluss COMM1 bzw.
  • Seite 8: Systemaufbau - Kommunikationsleitung (Kl) Und Terminierung

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Systemaufbau - Kommunikationsleitung (KL) und Terminierung Wichtige Hinweise zum Systemaufbau - Bis zu 24 TROX UNIVERSAL REGLER können zusammengesteckt werden RS: Raumzuluftregler RE: Raumabluftregler PRS: Raumdruckregler Zuluft, PRE: Raumdruckregler Abluft,...
  • Seite 9: Trox Universal Regler Systemaufbau Und Raum-Management-Funktion (Rmf)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Raum-Management-Funktion Die Raum-Management-Funktion (RMF) ist eine Softwareoption, um raumübergreifende Funktionen mit dem TROX UNIVERSAL REGLER System zu realisieren: - Zentraler Aufschalt-/Übergabepunkt für Raumfunktionen - Integration von Raumbedieneinheiten - Zentrale Konfiguration der Raumparameter und Funktionen - Überwachung der Raumfunktionen...
  • Seite 10: Anschluss Der Bedieneinheiten

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Anschluss der Bedieneinheiten Hinweis: Für Bedieneinheiten möglichst immer blaue Patchkabel verwenden Ziel: Einfache Unterscheidung der Anschlussleitung einer Bedieneinheit (blau) und der Kommunikationsleitung KL (grün) RJ45 Buchse X3 für Bedieneinheit 2 RJ45 Buchse X2 für Bedieneinheit 1...
  • Seite 11: Anschluss Direkt Am Trox Universal Regler

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Verbindung TROX UNIVERSAL REGLER und PC für TROX EasyConnect-Software TROX UNIVERSAL Regler / Bedieneinheit PC-Software TROX EasyConnect - Konfiguration - Diagnose - Wartung EASYLAB Konfigurationskabel ca. 5 m...
  • Seite 12: Digitaleingänge (Di) / Digitalausgänge (Do)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Digitaleingänge (DI) / Digitalausgänge (DO) Digitaleingänge DI1 Typische Verwendung: Einlesen von Schaltkontakten Potentialfreier Schließer - Kontakt DI2 - DI6 Steckverbinder für DI1: - Phoenix MC1,5/ 2-ST-3,5 Phoenix-Nr.1840366 (im Lieferumfang enthalten) - Phoenix MCVR 1,5/ 2-ST-3,5 Phoenix-Nr.
  • Seite 13: Analogeingänge (Ai) / Analogausgänge (Ao)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Analogeingänge (AI) / Analogausgänge (AO) Analogeingänge AI1 Typische Verwendung: Aufschaltung Sensorik 24V AC / GND / AI 1 24V AC / GND / AI 2 Sensor output Ausgangssignal...
  • Seite 14: Eingänge / Ausgänge Am Zuluft-/Abluftvolumenstromregler (Rs/Re)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Eingänge / Ausgänge am Zuluft-/Abluftvolumenstromregler (RS/RE) Digitaleingänge DI frei, ohne Funktion DI 1 Standardbelegung nur am RMF (Master): Raumbetriebsartvorgabe reduziert (Vmin) DI 2 DI 3 Standardbelegung nur am RMF (Master): Raumbetriebsartvorgabe erhöht (Vmax))
  • Seite 15: Eingänge / Ausgänge Am Raumdruckregler (Prs/Pre)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Eingänge / Ausgänge am Raumdruckregler (PRS/PRE) Digitaleingänge DI DI 1 Türkontakt (wenn konfiguriert, ansonsten frei) DI 2 Standardbelegung nur am RMF (Master): Raumbetriebsartvorgabe reduziert (Vmin) DI 3 Standardbelegung nur am RMF (Master): Raumbetriebsartvorgabe erhöht (Vmax))
  • Seite 16: Eingänge / Ausgänge Am Kanaldruckregler (Pds/Pde)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Eingänge / Ausgänge am Kanaldruckregler (PDS/PDE) Hinweis: Einige Belegungen stehen nur am Raumregler mit aktivierter Raum-Management-Funktion (RMF) zur Verfügung! Digitaleingänge DI DI 1 frei, ohne Funktion DI 2...
  • Seite 17: (Sonnenschutzsteuerung, Beleuchtung, Betriebsartabhängiges Schalten, Volumenstromaufschaltung)

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Sonderfunktionen TROX UNIVERSAL REGLER Ansteuerung bauseitige Sonnenschutzeinrichtung (nur am Regler mit aktivierter RMF) TCU3 -Tasterfunktion- DO5 bzw. DO6 bleibt solange aktiviert, wie Taste betätigt DO 3 Raum- Bedieneinheit...
  • Seite 18: Beispiel 1.2: Rmf-Funktion Auf Einem Anderen Raumregler Aktiviert

    TROX UNIVERSAL REGLER TCU3 TROX GmbH Heinrich Trox Platz D-47504 Neukirchen Vluyn Druckregelung - Raumdruck- oder Kanaldruckregelung über Zuluft oder Abluft - Druck-Istwertaufschaltung per Analogsignal 0-10V an AI5; Kennlinie konfigurierbar - 1 fester konfigurierbarer Sollwerte im Regler hinterlegbar oder - Drucksollwertvorgabe über Analogsignal 0-10V oder 2-10V an AI4;...
  • Seite 19: Aufschaltungen Für Druckregelung

    (Hinweis s.u.) 0-10V Relais angezogen = Kein Alarm Besonderheiten zur Versorgungsspannung der Drucktransmitter Die Versorgung der Drucktransmitter kann von der TROX UNIVERSAL REGLER TCU3 mittels 24V Klemme des Analogeingangs X4 AI Sensor erfolgen. Wichtig: Bei 24 V AC Versorgung der TCU3 Klemme 24V von X4 AI-Sensor führt 24 V AC...
  • Seite 20: Lonworks®-Schnittstelle (Erweiterungsmodul Em-Lon)

    - Status-LED für Service, Daten senden, Daten empfangen - Montage des Erweiterungsmoduls im Gehäuse des TROX UNIVERSAL REGLER TCU3 - Versorgungsspannung 5 V DC vom TROX UNIVERSAL REGLER TCU3 - Je Netzwerksegment ist ein Busterminator anzuschließen - Für die Anzahl der Netzwerkteilnehmer (Geräte) gelten die LonWorks®- Richtlinien von Echelon.
  • Seite 21: Bacnet Ms/Tp Modbus Rtu-Schnittstelle (Erweiterungsmodul Em-Bac-Mod-01)

    - Montage des Erweiterungsmoduls im Gehäuse des TROX UNIVERSAL REGLER TCU3 - Versorgungsspannung 5 V DC vom TROX UNIVERSAL REGLER TCU3 - Für den Netzwerkaufbau und die die Anzahl der Netzwerkteilnehmer (Geräte) gelten die aktuellen Richtlinien BACnet / Modbus Netzwerke: BACnet Standard gemäß...
  • Seite 22: Bacnet Ip Modbus Ip-Schnittstelle (Erweiterungsmodul Em-Ip)

    - Status-LED für Anzeige von Datenübertragung und Fehler - Montage des Erweiterungsmoduls im Gehäuse des EASYLAB Reglers TCU3 - Versorgungsspannung 5 V DC vom Regler TCU3 Datenschnittstelle: - BACnet Objekte gemäß PICS Beschreibung bzw. Modbus Register - Unterschiedliche Datenpunkte je nach Einsatzort:...
