DOEPFER A-139 Bedienungsanleitung
Head phone amplifier system a - 100
Quicklinks
doepfer
A-139
Head Phone Amplifier
Lev . 1
Input 1
Lev . 2
Inpu t 2
Phone
System A - 100
Mast er
Level
Head
Head Phone Amplifier

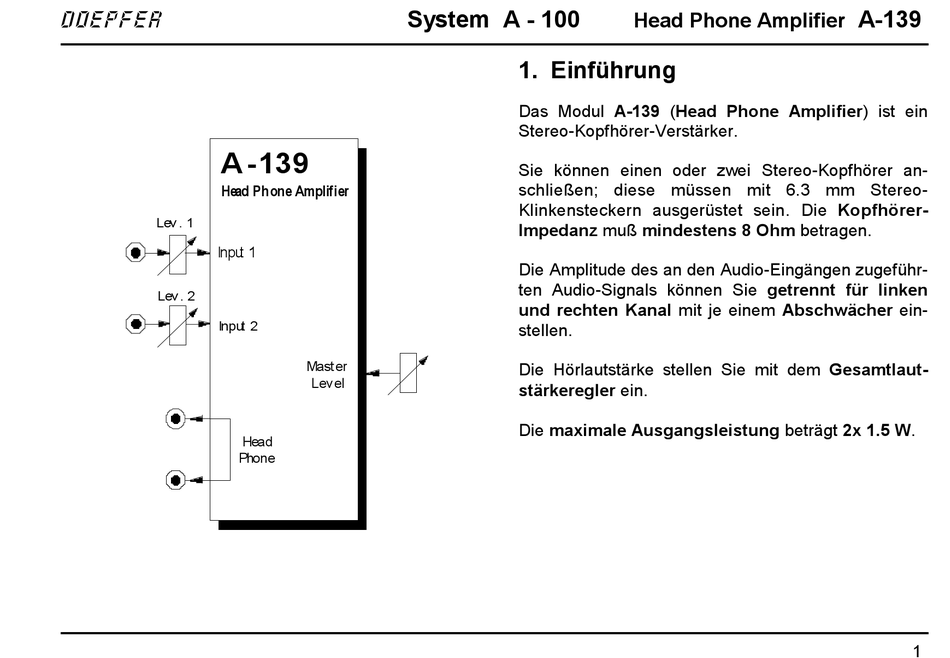

1. Einführung
Das Modul A-139 (Head Phone Amplifier) ist ein
Stereo-Kopfhörer-Verstärker.
Sie können einen oder zwei Stereo-Kopfhörer an-
schließen; diese müssen mit 6.3 mm Stereo-
Klinkensteckern ausgerüstet sein. Die Kopfhörer-
Impedanz muß mindestens 8 Ohm betragen.
Die Amplitude des an den Audio-Eingängen zugeführ-
ten Audio-Signals können Sie getrennt für linken
und rechten Kanal mit je einem Abschwächer ein-
stellen.
Die Hörlautstärke stellen Sie mit dem Gesamtlaut-
stärkeregler ein.
Die maximale Ausgangsleistung beträgt 2x 1.5 W.
A-139
1
Inhaltszusammenfassung für DOEPFER A-139
- Seite 1 System A - 100 A-139 doepfer Head Phone Amplifier 1. Einführung Das Modul A-139 (Head Phone Amplifier) ist ein Stereo-Kopfhörer-Verstärker. A-139 Sie können einen oder zwei Stereo-Kopfhörer an- schließen; diese müssen mit 6.3 mm Stereo- Head Phone Amplifier Klinkensteckern ausgerüstet sein. Die Kopfhörer- Lev .
- Seite 2 A-139 System A - 100 doepfer Head Phone Amplifier Bedienkomponenten: 2. HPA - Übersicht 1 Lev. 1 : Abschwächer für Audio-Signal am Eingang ! A-139 2 Lev. 2 : Abschwächer für Audio-Signal am Head Phone Amplifier Eingang " Input 1 Lev.
- Seite 3 3 Master Level Hinweis für die Montage des Moduls Den Regler 3 verwenden Sie zur Einstellung der Gesamtlautstärke. Dieser Regler wirkt auf beide Da das Kopfhörermodul A-139 mit einer sehr Kanäle gleichzeitig. hohen internen Verstärkung arbeitet, ist es sehr empfindlich gegenüber Brummschlei- fen, die z.B.
- Seite 4 A-139 System A - 100 doepfer Head Phone Amplifier 5. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur A-139 A-139 A-139 Erstellung eigener Patches. Die Größe einer Ab- Head Phone Amplifier Head Phone Amplifier Head Phone Amplifier bildung ist so bemessen, daß ein kompletter 19"-...
