BD2610

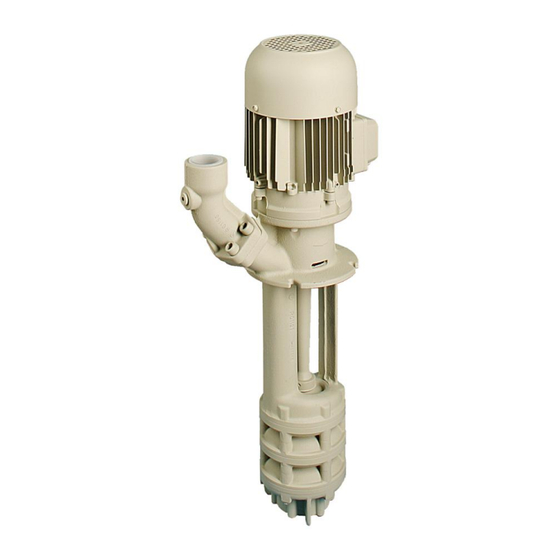

BRINKMANN-Tauchpumpen
Brinkmann Pumpen
K. H. Brinkmann GmbH & Co. KG
Friedrichstraße 2
D-58791 Werdohl
Tel.: +49-2392 / 5006-0
Fax.: +49-2392 / 5006-180
Änderungen vorbehalten.
Brinkmann Pumpen
Originalbetriebsanleitung
STA/SAL401...608
Ausgabe 12/2016
www.brinkmannpumps.de
sales@brinkmannpumps.de
Bestell - Nr.: BD2610 DEUTSCH
Seite 1 von 11
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für BRINKMAN STA
- Seite 1 BD2610 Originalbetriebsanleitung BRINKMANN-Tauchpumpen STA/SAL401…608 Brinkmann Pumpen K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2 D-58791 Werdohl Tel.: +49-2392 / 5006-0 www.brinkmannpumps.de Fax.: +49-2392 / 5006-180 sales@brinkmannpumps.de Änderungen vorbehalten. Bestell - Nr.: BD2610 DEUTSCH Brinkmann Pumpen Ausgabe 12/2016 Seite 1 von 11...
-
Seite 2: Inhaltsverzeichnis
Brinkmann - Tauchpumpen der Reihe STA/SAL401 ... 608 Inhaltsverzeichnis Hinweise zur Anleitung ........2 8 Wartung / Instandhaltung ........7 Produktbeschreibung ........2-4 9 Störungen, Ursachen und Beseitigung ....8 Sicherheitshinweise ........4-5 10 Ersatzteile ............ 9-10 Transport und Zwischenlagern ......5 11 Reparatur ............ -
Seite 3: Technische Daten
Technische Daten Max. Förder- Max. Auf- Tauchtiefe Gewicht Leistung Schalldruck 1, 2) druck bar / Förderstrom maß 50/60 Hz Type Type spez. Gew. 1 l/min H mm h mm g kg dBA / 50 Hz STA401 / 120 SAL401 / 140 21,5 0,85 / 22,5... -
Seite 4: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Max. Förder- Max. Auf- Tauchtiefe Gewicht Leistung Schalldruck 1, 2) druck bar / Förderstrom maß 50/60 Hz H mm h mm g kg Type Type spez. Gew. 1 l/min dBA / 50 Hz STA601 / 130 SAL601 / 150 1,1 / 1,27 STA602 / 200... -
Seite 5: Pumpe Darf Nicht In Explosionsgefährdeten
Gefährdungen durch elektrische Energie sind Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: auszuschließen (Einzelheiten hierzu siehe z. B. Versagen wichtiger Funktionen der Maschine/ in den Vorschriften des VDE und der öffentli- chen Energieversorgungsunternehmen). Anlage Die Standsicherheit der Pumpen ist nur gewähr- ... -
Seite 6: Elektrischer Anschluss
tungen, Behälter und Pumpen müssen spannungs- Elektrischer Anschluss frei und vibrationsfrei miteinander montiert werden. Der Flüssigkeitseintritt ist auf der Stirnseite des eintauchenden Pumpwerks. Der Abstand zwischen Ansaugöffnung und Behälterboden ist so groß zu wählen, dass bei verschmutzter Kühlflüssigkeit und längerem Stillstand die Ansaugöffnung durch die Alle Arbeiten dürfen nur von qualifiziertem Fachpersonal an der stillstehenden Pumpe in abgelagerten Feststoffe nicht verschlossen wird. -
Seite 7: Inbetriebnahme / Außerbetriebnahme
7 Betrieb Kühlmittelstand Der max. Kühlmittelstand muss 30 mm unterhalb des Befestigungsflansches bleiben. Beim Einschal- ten der STA Pumpe sollte der min. Flüssigkeits- stand nicht weniger als 55 mm betragen, bei der SAL Pumpe soll die Saugöffnung abgedeckt wer- den. -
Seite 8: Störungen, Ursachen Und Beseitigung
9 Störungen, Ursachen und Beseitigung Störungen Ursachen Beseitigung Motor läuft nicht an, kein Laufge- Unterbrechung in mindestens zwei Unterbrechung an Sicherungen, räusch Leitungen der Stromversorgung Klemmen bzw. Zuleitung beseiti- gen. Motorschutzschalter hat ausgelöst Motorschutzschalter überprüfen Motor läuft nicht an, Brummge- Unterbrechung in einer Leitung der Wie oben räusch... -
Seite 9: Ersatzteile
10 Ersatzteile 10.1 Ersatzteilliste für die Brinkmann Tauch- pumpen der Reihe STA/SAL401 ... 608 Pos Benennung Stator mit Klemmenbrett Motorflansch Lagerschild Klemmenkasten bis 5,5 kW Klemmenkastenrahmen ab 6,0 kW Klemmenkastendeckel ab 6,0 kW Ventilatorrad Ventilatorhaube Kugellager bis 1,1 kW DIN 625 Kugellager 1,3..2,6 u. -
Seite 10: Reparatur
(nicht überkreuz) manuell festziehen. 11 Reparaturanleitung / Auswechseln von – Festspannen der Schrumpfscheibe ( 24 mm) Schrumpfscheiben und Wellen bei STA/SAL401, 601 Jede Schraube mit Drehmomentschrauber erst mit 1,3 Nm dann mit 2,6 Nm und abschließend mit 4 Nm nachziehen. (wieder im Uhrzeiger- sinn). -
Seite 11: Eg-Konformitätserklärung
Produktbezeichnung / Product name / Désignation du produit / Designación del producto Tauchpumpen / Immersion pumps / Pompes plongeantes / Bombas de inmersión Typ / Type / Tipo STA/SAL401…608 Das bezeichnete Produkt stimmt mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-Mitgliedsstaaten überein: The named product conforms to the following Council Directives on approximation of laws of the EEC Member States: Le produit sus-mentionné...
