Verwandte Anleitungen für fakro VMZ Solar
Inhaltszusammenfassung für fakro VMZ Solar
- Seite 1 DEUTSCH VMZ Solar Netzmarkise Bedienungsanleitung www.fakro.com © 2014 FAKRO ® 30.04.14 NC9AS-DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis/Sicherheitshinweise VMZ Solar Sehr geehrte Damen und Herren! Wir bedanken uns für Kauf des Produkts von Firma FAKRO. Wir hoffen, dass dieses Produkt Ihre Erwartungen erfüllt. Lesen bitte sorgfältig diese Bedienungsanleitung, bevor Sie mit der Montage und Inbetriebnahme des Produkts beginnen. -
Seite 3: Beschreibung

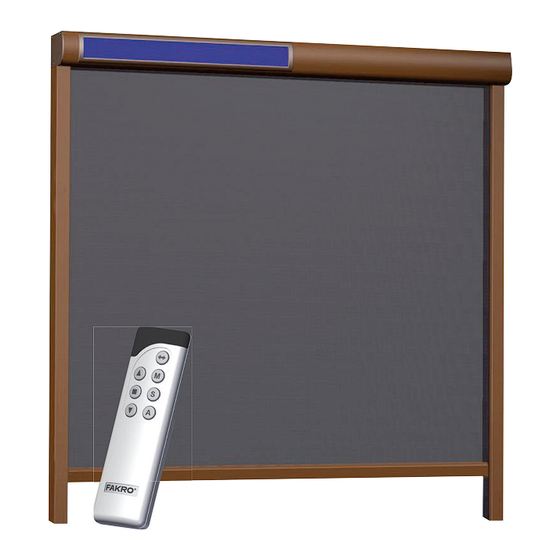

VMZ Solar Beschreibung Netzmarkise VMZ Solar eignet sich für Fassadenfenster. Die Netzmarkise VMZ Solar ist mit 2 Weg Z- Wave-Funkmodul ausgestattet. Die Kommunikation erfolgt auf Frequenz, die vom angegebenen Weltregion (EU – 868,4 [Mhz]; AS/NZ 921,42 [MHz]; US/Canada 908,4 [MHz]; RU – 869 [MHz] abhängig ist. Die FAKRO-Produkte und die Produkte anderer Hersteller, die mit Z-Wave -Standards übereinstimmt sind, sind kompatibel. -
Seite 4: Fernbedienung Zwp Sa4
Fernbedienung ZWP SA4 VMZ Solar Wir empfehlen die Netzmarkise VMZ Solar mit Während Programmierung leuchtet Diode aktiven Fernbedienung ZWP SA4 zu bedienen!!! Kanals solange, Die Anwendung anderer Fernbedienungen ist Datenübertragung realisiert ist. Sekundenlanges auch möglich, aber kann es dazu beitragen, dass die Leuchten der Diode des Kanals ist das Problem Batterie schneller verbraucht wird. - Seite 5 Fernbedienung ZWP SA4 VMZ Solar Montage der Fernbedienung Der Halter der Fernbedienung ZWP SA4 soll an die Wand oder ein anderes Element des Gebäudes befestigt werden. Es soll mittels zwei Schrauben, die in die Zylinderstiften eingeschraubt sind, die in gebohrten Öffnungen in der Wand platziert sind, befestigt werden.
-
Seite 6: Steuerungsmodi
Steuerungsmodi VMZ Solar Steuerungsmodi M S A Die Netzmarkise kann in einem von 3 Steuerungsmodi überprüft werden. M – manuell – Steuerung mit Netzmarkise mittels Fernbedienug – halbautomatisch – automatisches Schließen mittels Fernbedienung. Infolge Überschreitung Sollwertes Sonnenbestrahlung zieht sich die Netzmarkise herunter. Das Heraufziehen der Netzmarkise ist es nur manuell von der Fernbedienung möglich. -
Seite 7: Zusätzliche Funktion
Steuerungsmodi VMZ Solar • Wechsel des Standes des Nachtmodus Es ist möglich die Voreinstellungen des Standes des Nachtsmodus [2] zu 2 3 4 wechseln. Wobei Stand [1] bedeutet Herunterziehen der Netzmarkise bei voller Verdunkelung und Stand [4] bei leichter Verdunkelung 1. -
Seite 8: Programmierung - Schnelle Konfiguration
Programmierung – schnelle Konfiguration VMZ Solar Die Fernebedienung ZWP SA4 ist jeder Verpackung mit Netzmarkise beigefügt. Die Netzmarkise ist serienmäßig der Fernbedienung auf dem Kanal [1] zugeordnet. Wenn die Netzmarkise mittels der Taste „manuelle Steuerung” betätigt wurde, trotz dessen kann sie mittels IN / EX der Fernbedienung nicht betätigt werden, führen Sie... -
Seite 9: Programmierung
Programmierung VMZ Solar Die Netzmarkise ist serienmäßig der Fernbedienung ZWP SA4 auf dem Kanal zugeordnet!!! Wenn die Fernbedienung ausgetauscht werden muss, wenn die Konfiguration des Netzes geändert werden muss oder wenn die zusätzliche Netzmarkise programmiert werden muss, beachten Sie die untenstehende Anleitung. -
Seite 10: Zuordnen Der Netzmarkise Den Tasten Des Kontrollgeräts - Funktion Associate
Programmierung VMZ Solar Zuordnen der Netzmarkise den Tasten des Kontrollgeräts – Funktion ASSOCIATE 2 3 4 Wenn Netzmarkise Kontrollgerät der Tasten zugeordnet wurde, kann sie an weitere Gruppe mttels der Funktion ASSOCIATE zugeordnet wurde. Wählen Sie einen von vier Kanälen,... -
Seite 11: Zuordnen Des Weiteren Kontrollgeräts Dem Z-Wave-Netz - Funktion Learn Mode
Programmierung VMZ Solar Zuordnen eines weiteren Kontrollgeräts dem Z-Wave-Netz – Funktion LEARN Diese Funktion dient dem Kopieren der Information über Geräte vom Kontrollgerät PRIMARY auf zusätzliches Kontrollgerät. Auf diese Art und Weise ist dann das Kontrollgerät SECONDARY. Nach der Ausführung der Funktion LEARN MODE auf dem zusätzlichem Kontrollgerät muss man das Produkt der Taste mittels der Funktion... -
Seite 12: Löschen Der Netzmarkise Aus Dem Netz - Funktion Delete
Programmierung VMZ Solar Löschen der Netzmarkise aus dem Netz – Funktion DELETE Dank dieser Funktion kann man die Netzmarkise aus Tasten Fernbedienung löschen. muss Netzmarkise aus dem Z-Wave-Netz löschen. Wählen Sie einen von vier Kanälen, dem die Netzmarkise zugeordnet wird. -
Seite 13: Zurücksetzen Der Fernbedienung Auf Die Werkeinstellungen - Funktion Default
Modus zusammenwirken können. IN / EX - Die Netzmarkise AMZ Solar im automatischen Modus betätigt andere Netzmarkisen, wie z.B. VMZ Solar, derer Paneel kein Sonnenlicht enthält. t<1s. Auf der Fernbedienung ZWP SA4 klicken Sie einmal innerhalb von 1 Sekunde die Taste IN/EX und einmal die Taste SELECT. -
Seite 14: Reichweite Von Z-Wave-Produkten
Nr. [1] oder [2]) und zwei Netzmarkisen AMZ Solar (aktiver Kanal Nr. [3] oder [4]). Zusätzlich können die Netzmarkisen gleichzeitig (aktiver gemeinsamer Kanal Nr. [1][2][3][4]) betätigt werden. Die Netzmarkise AMZ Solar im automatischen Modus betätigt die Netzmarkise VMZ Solar, derer Paneel kein Sonnenlicht enthält - „Produkte im Z-Wave-System”. -
Seite 15: Beschreibung Der Funktionen/Technische Parameter
Die Diode des Motor-Status blinkt einmal Der Strom ist zu niedrig. Der Stoff der Netzmarkise erreichte die Endschaltern. Wenn die Netzmarkise in einer anderen Position ausgemacht ist, muss mechanischen Endschalter des Motors einstellen. Siehe bitte dazu die Montageanleitung der Netzmarkise VMZ Solar. -
Seite 16: Konformitätserklärung/Leistungserklärung
Bei allen Reklamationsfällen ist dem beschädigtem Produkt ein Garantieschein beizufügen. Das Produkt wird innerhalb von 14 Arbeitstagen nach Empfang des Produkts repariert. Die Garantiereparaturen und Reparaturen nach Ablauf der Garantie werden vom Hersteller FAKRO PP. Sp. Z o.o. ausgeführt. Qualitätszertifikat: Gerät...
