Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten für 4 Kühlstellen
Software-Revision und Gültigkeit der Dokumentation
Softwareversion
V1.2.3 - 2018-01
Stand der Dokumentation
Alle nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser
Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen
Beschreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite www.wurm.de.
4 Anschlussbild

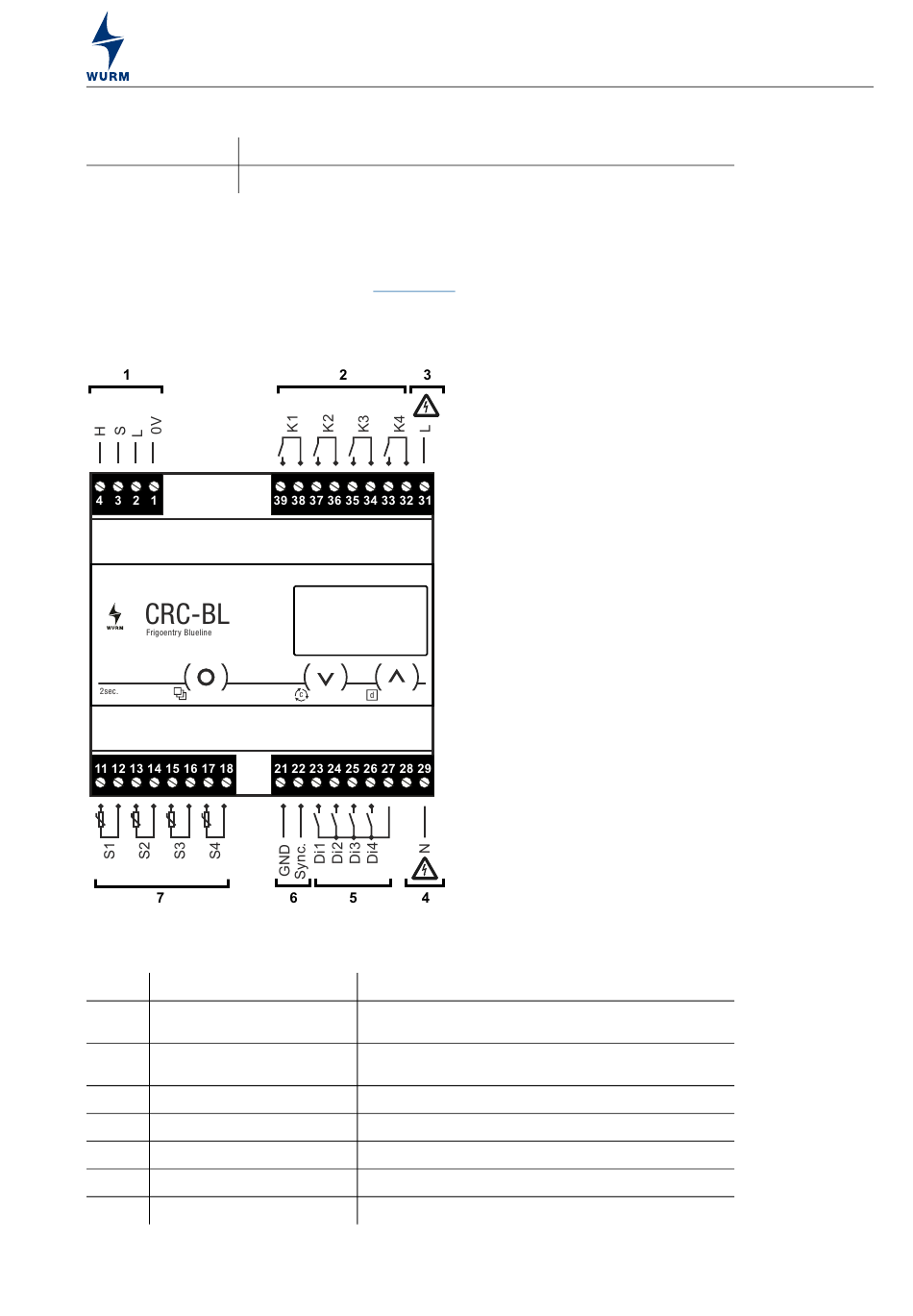

Abb. 2: Anschlussbild
Pos.
Bezeichnung
1
C-BUS-Schnittstelle
2
Ausgangsrelais K1...K4
3
Spannungsversorgung L
4
Spannungsversorgung N
5
Digitale Eingänge Di1...Di4
6
Abtaubus
7
Fühlereingänge S1...S4
CRC-BL_V1.2.3_PI_2018-01_DE.fm
Funktion
Datenkommunikation (H = CAN-High, S = Shield,
L = CAN-Low)
Abhängig vom Kühlstellentyp, potentialfreier Kontakt,
4(2)A, 230V~
230V~/50Hz
Neutral
Abhängig vom Kühlstellentyp
Abtausynchronisierung
Temperaturfühler
Technische Änderungen vorbehalten
CRC-BL
3
