CRC-BL-EEV
Kühlstellenregler zur Hutschienenmontage mit erweiterten Betriebsarten
für 4 Kühlstellen oder 2 Regelkreise mit EEV

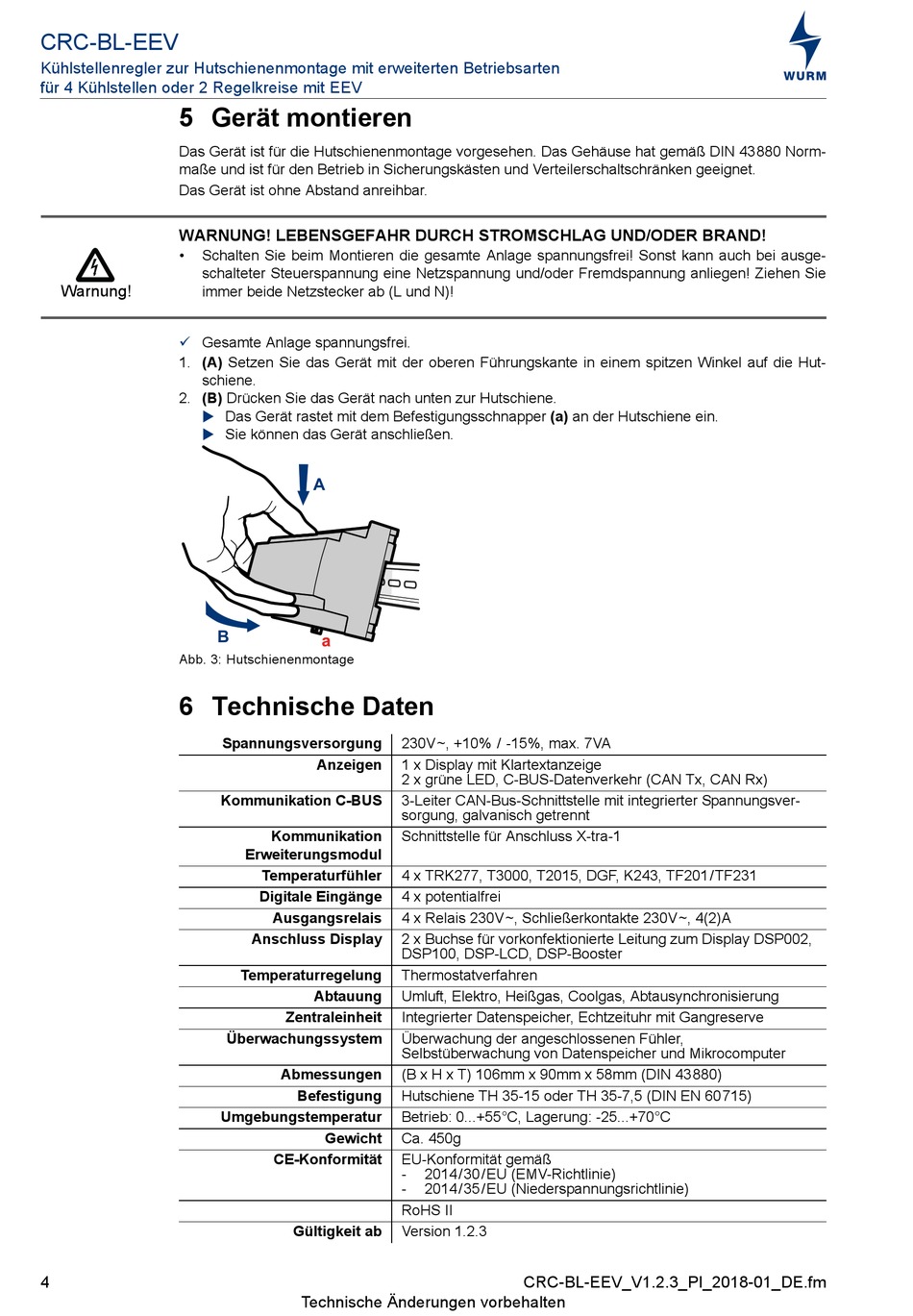

5 Gerät montieren
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm-
maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet.
Das Gerät ist ohne Abstand anreihbar.
WARNUNG! LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie
Warnung!
immer beide Netzstecker ab (L und N)!
Gesamte Anlage spannungsfrei.
1. (A) Setzen Sie das Gerät mit der oberen Führungskante in einem spitzen Winkel auf die Hut-
schiene.
2. (B) Drücken Sie das Gerät nach unten zur Hutschiene.
Abb. 3: Hutschienenmontage
6 Technische Daten
4
Das Gerät rastet mit dem Befestigungsschnapper (a) an der Hutschiene ein.
Sie können das Gerät anschließen.
A
B
Spannungsversorgung
Anzeigen
Kommunikation C-BUS
Kommunikation
Erweiterungsmodul
Temperaturfühler
Digitale Eingänge
Ausgangsrelais
Anschluss Display
Temperaturregelung
Abtauung
Zentraleinheit
Überwachungssystem
Abmessungen
Befestigung
Umgebungstemperatur
Gewicht
CE-Konformität
Gültigkeit ab
Technische Änderungen vorbehalten
230V~, +10% / -15%, max. 7VA
1 x Display mit Klartextanzeige
2 x grüne LED, C-BUS-Datenverkehr (CAN Tx, CAN Rx)
3-Leiter CAN-Bus-Schnittstelle mit integrierter Spannungsver-
sorgung, galvanisch getrennt
Schnittstelle für Anschluss X-tra-1
4 x TRK277, T3000, T2015, DGF, K243, TF201/TF231
4 x potentialfrei
4 x Relais 230V~, Schließerkontakte 230V~, 4(2)A
2 x Buchse für vorkonfektionierte Leitung zum Display DSP002,
DSP100, DSP-LCD, DSP-Booster
Thermostatverfahren
Umluft, Elektro, Heißgas, Coolgas, Abtausynchronisierung
Integrierter Datenspeicher, Echtzeituhr mit Gangreserve
Überwachung der angeschlossenen Fühler,
Selbstüberwachung von Datenspeicher und Mikrocomputer
(B x H x T) 106mm x 90mm x 58mm (DIN 43880)
Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Ca. 450g
EU-Konformität gemäß
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
Version 1.2.3
CRC-BL-EEV_V1.2.3_PI_2018-01_DE.fm
