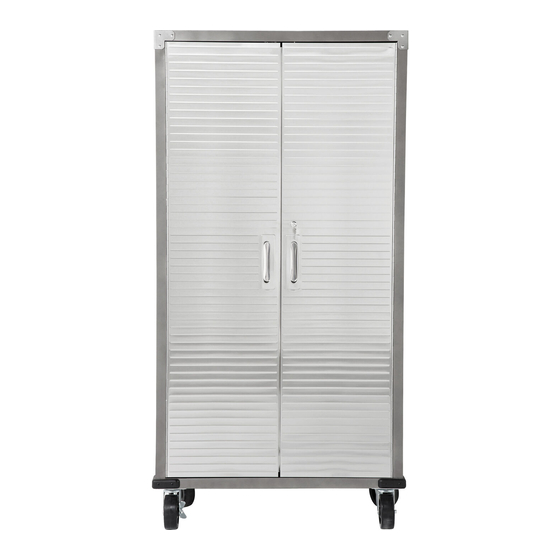

Inhaltszusammenfassung für KARE design 78843
-
Seite 23: Liste Der Einzelteile
(#3) Platte x 1 Stück (#4) - Boden x 1 Stück (#5) Regalböden x 3 Stück (#6) linke Tür x 1 Stück (#7) rechte Tür x 1 Stück (#8) hintere Wand oben x 1 Stück 78843 Schrank Efficiency 2 Türe... - Seite 24 (#13) drehbare Rolle ohne Bremse x 2 Stück (#14) Eckbügel x 2 Stück (#15) Eckbügel x 2 Stück (#16) Schraube C (M4 x 18) x 16 Stück (#17) Schraube D (M8 x 18) x 16 Stück 78843 Schrank Efficiency 2 Türe...
- Seite 25 (#22) Schlüssel x 2 Stück (#23) Magnetschnapper x 2 Stück (#34) Haken x 12 Stücken (#41) Schraube F (M4 x 8) x 80 Stück (#42) Schraube G (M4 x 30) x 6 Stück (#58) Eckkantenschutz x 4 Stück 78843 Schrank Efficiency 2 Türe...
- Seite 26 (#1 und #2) befestigen. Bitte 6 Schrauben G (#42) für die Befestigung benutzen. *Bemerkung : Bevor die Schrauben befestigt werden bitte prüfen, dass die Kanten der Wände Li und Re (#1 et #2) mit den Kanten des Bodens (#4) übereinstimmen. 78843 Schrank Efficiency 2 Türe...
- Seite 27 Bremse (#13) hinten. Die Schrauben D (#17) und den Schraubenzieher (#21-A) zur Montage verwenden. Bemerkung : Bitte sicherstellen, dass die Räder mit Bremse (#12) festgestellt sind, dann den Schrank, nachdem alle vier Räder montiert sind, aufstellen. 78843 Schrank Efficiency 2 Türe...
- Seite 28 Die Regale (#5) im Schrank positionieren und diese auf die Haken (#34) drucken. Stufe 6 : Aufbau des Magnets (#23) 4 Schrauben F (#41) verwenden, um den Magnet (#23) auf die Platte (#3) und auf den Boden (#4) zu befestigen. 78843 Schrank Efficiency 2 Türe...
- Seite 29 Form von denen links vorne und rechts hinten und die mit Teilenr.(#15) unterscheiden sich von denen rechts vorne und links hinten. Stufe 9: Den Schrank in die gewünschte Lage stellen und die Schlüssel (#22) benutzen, um die Türe zu schließen. 78843 Schrank Efficiency 2 Türe...
- Seite 30 MONTAGEANLEITUNG - Sicherheitshinweis (pg 9 of 9) Sicherheitshinweis im Falle von eines abschüssigen Fußbodens: Einen Keil aus Holz oder Kunststoff unterlegen, um den Schrank zu sichern und unerwartetes Verrutschen zu vermeiden. 78843 Schrank Efficiency 2 Türe...

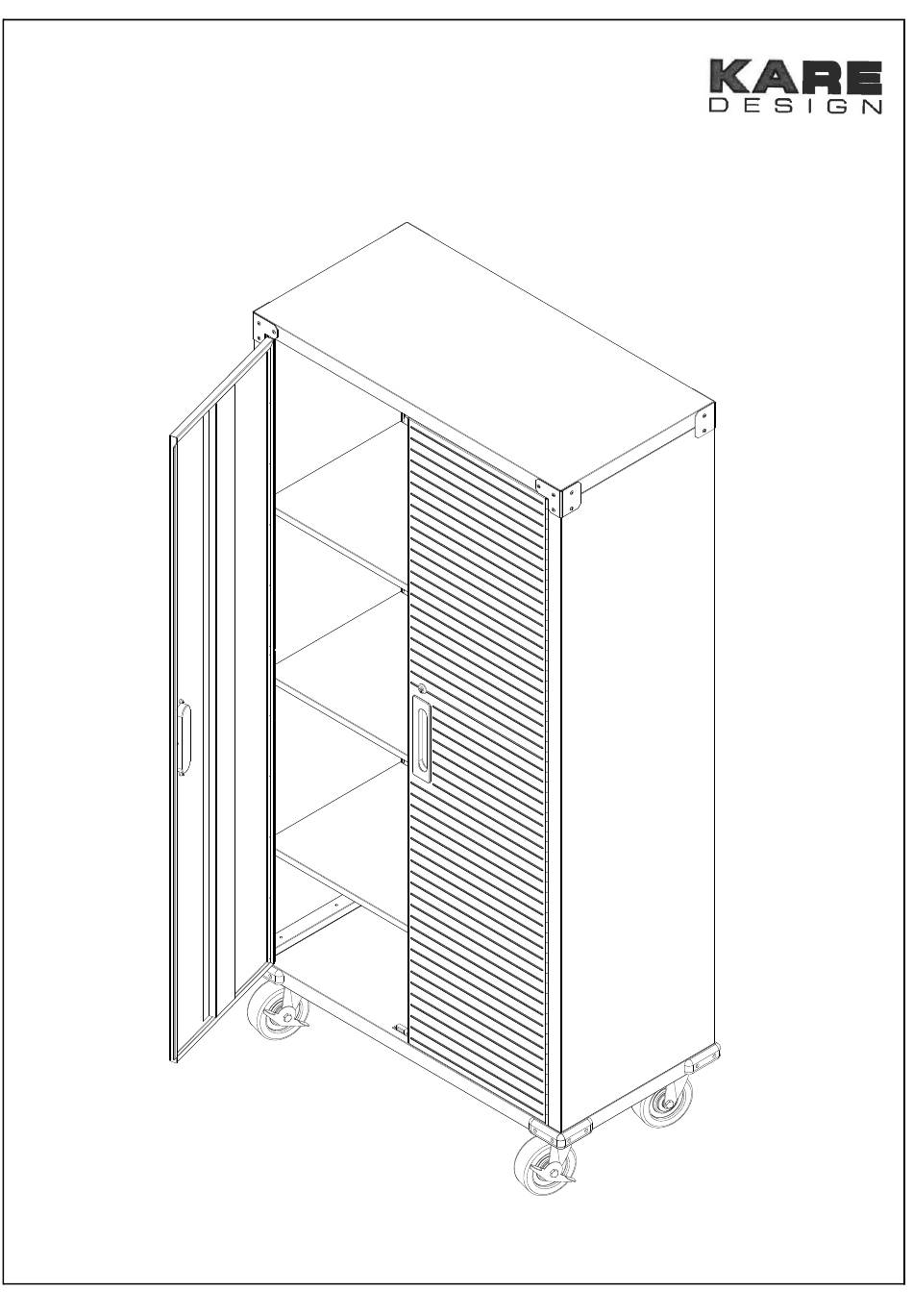

- Seite 31 PAGE 1 78843 Armoire Efficiency 2 portes Schrank Efficiency 2 Türe PAGE 2 LISTE DES PARTICULIERS LISTE DER EINZELTEILE Panneau gauche x 1 pièce - linke Wand x 1 Stück Panneau droite x 1 pièce - rechte Wand x 1 Stück Panneau supérieur x 1 pièce - Platte x 1 Stück...
- Seite 32 PAGE 3 LISTE DES PARTICULIERS LISTE DER EINZELTEILE Panneau intermédiaire arrière x 2 pièces – mittlere Wand hinten x 2 Stück Panneau inférieur arrière x 1 pièce – untere Wand hinten x 1 Stück Roue pivotante avec frein x 2 pièces – drehbare Rolle mit Bremse x 2 Stück Roue pivotante sans frein x 2 pièces –...
-
Seite 33: Instruction D'assemblage
PAGE 5 INSTRUCTION D'ASSEMBLAGE MONTAGEANLEITUNG * NOTE : On conseille 2 personnes pour l'assemblage de l'armoire Phase 1 : Assembler les panneaux latérales gauche et droite (#1 et 2#) au panneau supérieur (#3). Positionner le panneau droite (#2) verticalement parterre. S'assurer que la partie frontale du panneau soit vers le bas. - Seite 34 Phase 2 : Assembler le panneau inférieur (#4) Fixer le panneau inférieur (#4), avec la partie externe vers le bas, aux panneaux latérales (#1 et #2). Utiliser 6 visses G (#42) pour le fixer. *Note : Avant de serrer les visses vérifier que les bords des panneaux latérales gauche et droite (#1 et #2) soient parfaitement alignés aux bords arrière et avant du panneau inférieur (#4).
- Seite 35 Stufe 3 : Montage der Wände hinten (#8, #9 et #10). 7 Schrauben F (#41) benutzen, um die untere Wand hinten (#10) an die zwei seitliche Wände Li und Re (#1 et #2) und den Boden (#4) zu befestigen. Die zwei mittleren Wände hinten (#9) mit der untere Wand hinten (#10) in der gleichen Weise verbinden.
- Seite 36 PAGE 7 INSTRUCTION D'ASSEMBLAGE MONTAGEANLEITUNG Phase 5 : Assembler les étagères (#5) Etablir la hauteur de chaque étagère (#5) et positionner les crochets (#34) dans les trous correspondants en les pressant. Note : Chaque étagère (#5) nécessite d'un crochet sur chaque angle afin être supportée correctement.
- Seite 37 PAGE 8 INSTRUCTION D'ASSEMBLAGE MONTAGEANLEITUNG Phase 7 : Assembler les portes (#6 et #7) Fixer la porte gauche (#6) à l'armoire en utilisant 10 visses F (#41) Note : Les trous des visses sur les portes ont une tolérance qui permet d'ajuster et centrer la porte dans la structure.
- Seite 38 Stufe 8: Montage des Eckkantenschutzes (#58) und der Eckbügel (#14 und #15) 16 Schrauben C (#16) für die 4 Eckkantenschutze (#58) benutzen, um diese an den 4 Kanten des Bodens (#4) zu befestigen. 20 Schrauben F (#41) verwenden, um die Eckbügel (#14 et #15) an die obere Platte des Schrankes zu befestigen.
