- Seite 1 INSTALLATIONSANLEITUNG WWW.BRINKAIRFORLIFE.DE 614797-D...
-
Seite 2: Luftbefeuchter Für Zentrale Lüftung Mit Wärmerückgewinnung
Installationsanleitung Luftbefeuchter für zentrale Lüftung mit Wärmerückgewinnung BITTE BEIM PRODUKT AUFBEWAHREN Dieses Produkt darf von Kindern ab 12 Jahren, Personen mit eingeschränkten geistigen Fähigkeiten, körperlichen Einschränkungen oder einem Mangel an Erfahrung und Kenntnis verwendet werden, wenn sie dabei beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen worden sind und die damit verbundenen Gefahren begreifen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferung Lieferumfang Zubehör Funktion Funktionsprinzip Sicherheit Anwendung Beschreibung der einzelnen Bestandteile Beschreibung der Zubehörteile Technische Daten Technische Daten Abbildungen Installation Vorgehensweise Schematische Ansicht installation Störungsbehebung Wartung Vorgehensweise für den Austausch der Evap-Kassette Elektrischer Schaltplan Ersatzteile Ersatzteile Explosionansicht Versionsanpassung Konformitätserklärung Evap... -
Seite 4: Lieferung

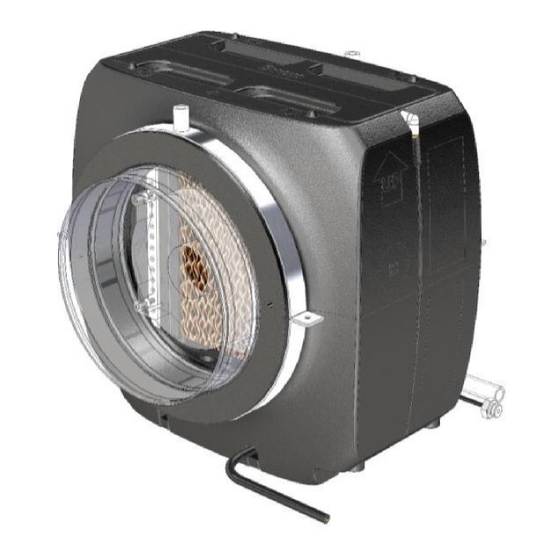

Kapitel 1 - Lieferung Lieferumfang Überprüfen Sie vor der Installation, ob das Evap Luftbefeuchtungsgerät vollständig und unbeschädigt bei Ihnen angeliefert wurde. Zum Lieferumfang des Evap Luftbefeuchtungsgeräts gehören die folgenden Komponenten: Ein EPP-Gehäuse mit zwei Rundanschlüssen mit einem Innendurchmesser von 200 mm. Die folgenden Komponenten sind am Gehäuse montiert: •... -
Seite 5: Kapitel 2 - Funktionsbeschreibung
Kapitel 2 - Funktionsbeschreibung Der Evap ist für die energieeffiziente, leise und sichere Luftbefeuchtung in Wohnungen bestimmt. Die Befeuchtung erfolgt im Luftbefeuchtungsgerät selbst und erhöht die Feuchtigkeit in der der Wohnung zugeführten Luft. Der Evap Luftbefeuchter wird im Zuluftkanal der Wohnung angeordnet. Funktionsprinzip Der Evap wird im Zuluftkanal der Wohnung montiert. -
Seite 6: Anwendung
Kapitel 3 - Anwendung Der Evap kann in Kombination mit jedem zentralen Ausgleichslüftungssystem verwendet werden. 3.1. Beschreibung der einzelnen Bestandteile Die Hauptbestandteile des Evap sind: Das Gehäuse Das Gehäuse des Evap besteht aus EPP (expandiertem Polypropylen). Die Vorteile dieses Materials sind das geringe Gewicht, die gute Wasserbeständigkeit, Luftdichtigkeit und Recyclingfähigkeit. -
Seite 7: Technische Daten
Kapitel 4 – Technische Daten Technische Daten Beschreibung Abmessungen L x B x H 258 x 344 x 335 mm Befeuchtungsleistung 0 - 4 Liter Anschlusswert 230V/ 50HZ Maximaler Stromverbrauch 800 W/h Durchschnittlicher 160 kWh Jahresverbrauch Maximaler Wasserverbrauch 5 Liter pro Stunde Wasserzulaufanschluss ¾... -
Seite 8: Installation
Kapitel 5 – Installation Vorgehensweise 1. Positionieren Sie den Evap Luftbefeuchter im Zuluftkanal möglichst nahe am WRG-Gerät. Der Mindestabstand nach einer Krümmung beträgt 150 mm. 2. Es ist wichtig, dass während der Installation ausreichend Platz vorhanden ist, sodass der Evap Luftbefeuchter jederzeit gedreht werden kann und dieser beim Austausch der Evap-Kassette nicht demontiert zu werden braucht. -
Seite 9: Schematische Ansicht Installation
Kapitel 5 – Installation Schematische Ansicht installation Evap ¹ Siehe Kapitel 10 Versionsanpassung... -
Seite 10: Störungsbehebung
Kapitel 6 – Störungsmeldugen Wenn das Evap-System eine Störung feststellt, wird dies unten am Gerät durch die LED-Leuchte neben dem Alarmsymbol (Glocke) angedeutet. Viele Alarme sind selbst herstellend. Jeder Alarmmeldung ist zurückzusetzen wenn das Gerät kurz vom Stromnetz getrennt wird. Ziehen Sie den Netzstecker aus der Steckdose und stecken Sie dies nach 10 Sekunden wieder ein. -
Seite 11: Wartung
Kapitel 7 – Wartung Der Evap ist mit einer WechselKassette (Artikelnummer 351025) ausgestattet. Es behält einer vedunstungsmaterial und einem LegioSafe-Filter ausgestattet. Die Matrix kann nicht gereinigt werden. Die Evap-Kassette muss ausgetauscht werden, wenn die Serviceleuchte für den Filteraustausch leuchtet; mindestens jedoch alle zwei Jahre. -
Seite 12: Elektrischer Schaltplan
Kapitel 8 – Elektrischer Schaltplan Evap ¹ Siehe Kapitel 10 Versionsanpassung... -
Seite 13: Ersatzteile
Kapitel 9 – Ersatzteile Ersatzteile Artikelbezeichnung Artikelnummer Evap-Kassette und LegioSafe 351025 Evap-Lufterhitzer 351027 Evap-Wasserabsperrventil 351028 Evap-Ablauf mit Spiralschlauch 351038 Evap-PCB 3 351039 Evap- SHC80 Fühler 351035 Evap-Außenluft Fühler 351036 Evap-Powerplate humidifier 3 351040 Ersatzset AC auf DC 351041 Explosionsansicht Evap ¹... -
Seite 14: Versionsanpassung
Kapitel 10 – Versionsanpassung ACHTUNG! Bis zur Seriennummer BR2018-H-00025 sind folgenden Komponenten und Tabellen zu beachten: • Länge der PVC Ablaufschlauche 500 mm • Schlauch durchschnitt Ø = 15mm • Ablaufknie 15mm Ø mit Push verbindung und PVC schlauche BR2018-H-00025 TABEL ALARMEN BIS sernr.:... -
Seite 15: Konformitätserklärung
Kapitel 11 – Konformitätserklärung Hiermit erklären wir, dass das Produkt Evap Luftbefeuchter gemäß den Bestimmungen der EG- Niederspannungsrichtlinie 2014/35/EU und der EMC-Richtlinie 2014/30/EU entwickelt und konzipiert wurde. Lieferant: Brink Climate Systems B.V. Anschrift: Postbus 11 NL-7950 AA Staphorst, Niederlande Produkt:... - Seite 16 BRINK CLIMATE SYSTEMS Deutschland GmbH Ridderstr. 20 - 22 48683 Ahaus Tel.: 0 25 61 - 98 45 0 Fax: 0 25 61 - 98 45 45 info@brinkclimatesystems.de WWW.AIRFORLIFE.DE...
