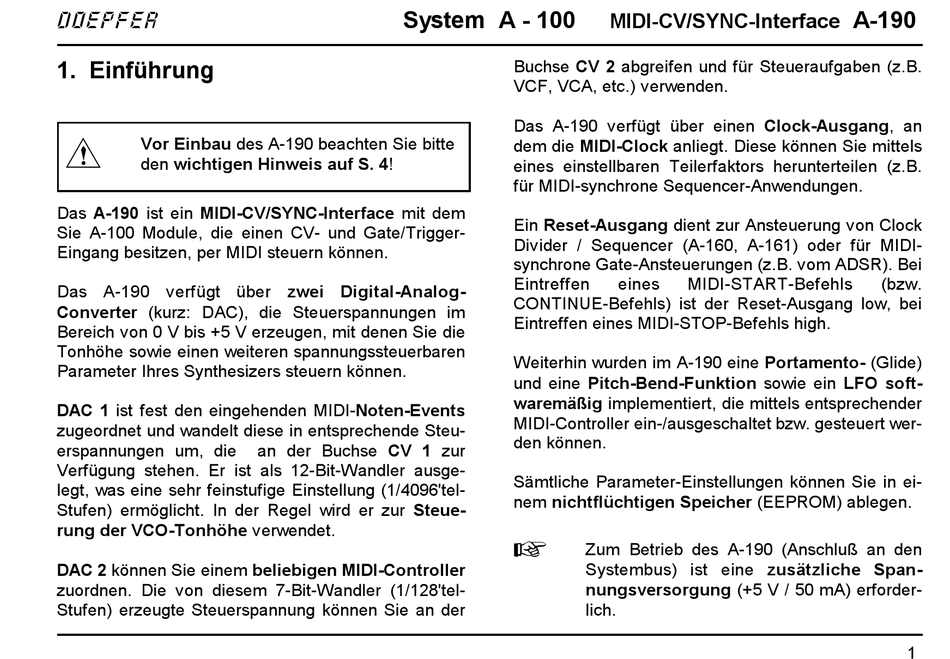

1. Einführung
Vor Einbau des A-190 beachten Sie bitte
A
den wichtigen Hinweis auf S. 4!
Das A-190 ist ein MIDI-CV/SYNC-Interface mit dem
Sie A-100 Module, die einen CV- und Gate/Trigger-
Eingang besitzen, per MIDI steuern können.
Das A-190 verfügt über zwei Digital-Analog-
Converter (kurz: DAC), die Steuerspannungen im
Bereich von 0 V bis +5 V erzeugen, mit denen Sie die
Tonhöhe sowie einen weiteren spannungssteuerbaren
Parameter Ihres Synthesizers steuern können.
DAC 1 ist fest den eingehenden MIDI-Noten-Events
zugeordnet und wandelt diese in entsprechende Steu-
erspannungen um, die
Verfügung stehen. Er ist als 12-Bit-Wandler ausge-
legt, was eine sehr feinstufige Einstellung (1/4096'tel-
Stufen) ermöglicht. In der Regel wird er zur Steue-
rung der VCO-Tonhöhe verwendet.
DAC 2 können Sie einem beliebigen MIDI-Controller
zuordnen. Die von diesem 7-Bit-Wandler (1/128'tel-
Stufen) erzeugte Steuerspannung können Sie an der
System A - 100
an der Buchse CV 1 zur
MIDI-CV/SYNC-Interface
Buchse CV 2 abgreifen und für Steueraufgaben (z.B.
VCF, VCA, etc.) verwenden.
Das A-190 verfügt über einen Clock-Ausgang, an
dem die MIDI-Clock anliegt. Diese können Sie mittels
eines einstellbaren Teilerfaktors herunterteilen (z.B.
für MIDI-synchrone Sequencer-Anwendungen.
Ein Reset-Ausgang dient zur Ansteuerung von Clock
Divider / Sequencer (A-160, A-161) oder für MIDI-
synchrone Gate-Ansteuerungen (z.B. vom ADSR). Bei
Eintreffen
eines
MIDI-START-Befehls
CONTINUE-Befehls) ist der Reset-Ausgang low, bei
Eintreffen eines MIDI-STOP-Befehls high.
Weiterhin wurden im A-190 eine Portamento- (Glide)
und eine Pitch-Bend-Funktion sowie ein LFO soft-
waremäßig implementiert, die mittels entsprechender
MIDI-Controller ein-/ausgeschaltet bzw. gesteuert wer-
den können.
Sämtliche Parameter-Einstellungen können Sie in ei-
nem nichtflüchtigen Speicher (EEPROM) ablegen.
H
Zum Betrieb des A-190 (Anschluß an den
Systembus) ist eine zusätzliche Span-
nungsversorgung (+5 V / 50 mA) erforder-
lich.
A-190
(bzw.
1
Inhaltsverzeichnis
Inhaltszusammenfassung für DOEPFER A-190
- Seite 1 1. Einführung Buchse CV 2 abgreifen und für Steueraufgaben (z.B. VCF, VCA, etc.) verwenden. Das A-190 verfügt über einen Clock-Ausgang, an Vor Einbau des A-190 beachten Sie bitte dem die MIDI-Clock anliegt. Diese können Sie mittels den wichtigen Hinweis auf S. 4! eines einstellbaren Teilerfaktors herunterteilen (z.B.
- Seite 2 A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface 2. A-190 - Übersicht Bedienkomponenten 1 Group : Taste zur Wahl der Menügruppe A-190 MCVS (Config-/Performance-Menüs), deren Parameter editiert werden sollen MIDI-CV/SYNC INTERF. MIDI – 2 Menu : Taste zum Umschalten in den Edit- ➀...
- Seite 3 System A - 100 A-190 doepfer MIDI-CV/SYNC-Interface Ein-/Ausgänge ! MIDI THRU : Ausgang für MIDI-Informationen (von MIDI IN durchgeschleift) " MIDI IN : Eingang für MIDI-Informationen § Clock : Ausgang für MIDI-Clock-Signal (Tei- lerfaktor einstellbar) $ Reset : Ausgang für Reset-Signal;...
- Seite 4 Blinken die Software-Version des A-190 (1 x Blin- Zur Inbetriebnahme Ihres A-190 stellen Sie zunächst ken = Version 1, etc.). D Verbinden Sie die Ausgänge des A-190 mit den Hinweis für den Betrieb mehrerer A-190: entsprechenden Modulen Ihres Systems A-100: Das A-190 ist standardmäßig mit den internen Bus-...
-
Seite 5: Wahl Der Menü-Gruppe
• Wahl des Menüs, das den zu editierenden Parame- Gate ter enthält • Einstellen des Parameters über MIDI oder manuell, Da das A-190 eine Vielzahl von Parametern für die • Zurückschalten in den Performance-Mode. Wandlung der MIDI-Informationen bereitstellt, wurde die Einstellung der Parameter auf der Basis eines Menükonzeptes realisiert. -
Seite 6: Umschalten In Den Edit-Mode
A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface Durch Drücken der Group-Taste 1 können Sie in die jeweils andere Menü-Gruppe wechseln (Toggle- Edit-Mode, 1. Menü Funktion). Ein Lauflicht signalisiert Ihnen, welche Menü-Gruppe Sie gewählt haben: Lauflicht Grundsätzlich können Sie den Edit-MODE daran er- kennen, daß... -
Seite 7: Einstellen Von Parametern
Einstellen von Parametern MENU-Taste 2 ins nächste Menü weiter. Durch wie- derholtes Drücken der MENU-Taste gelangen Sie Das Einstellen von Parametern kann beim A-190 auf nach dem Menü 6 wieder in den Performance-Mode, zwei Arten erfolgen: manuell und/oder durch "Lernen"... - Seite 8 Die auf ihm im Performance-Mode eingehenden GATE POLARITY Informationen werden in Gate- und CV-Signale ge- Mit diesem Parameter stellen Sie die Polarität des wandelt und an die am A-190 angeschlossenen Mo- Gate-Signals ein. dule übertragen. Für den Betrieb des A-100 ist dieser Para- REF.NOTE ist die Referenznote, d.h.
- Seite 9 Mit diesem Parameter legen Sie fest, ob bei gedrück- Die Steuerspannungskennlinie (Charakteristik) des ter Taste und Anschlagen einer weiteren Taste oder am A-190 angeschlossenen analogen Synthesizers stellen Sie mit diesem Parameter ein. beim Legato-Spiel auf dem MIDI-Keyboard ein erneu- tes Gate-Signal ausgelöst wird (RETRIGGER = ON), Für den Betrieb des A-100 ist dieser Para-...
-
Seite 10: Config-Menü
A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface M M M M PROG CHANGE n Config-Menü 2 Clock n : Teilerfaktor (1 ... 64) MIDI-Kanal beliebig [m m m m Erhöhen bzw. Erniedrigen des Teilerfaktors CLOCK TIME Dieser Parameter bestimmt den Teilerfaktor für die MIDI-Clock-Frequenz und legt somit die Frequenz des Clock-Signals (Notenlänge, s. - Seite 11 System A - 100 A-190 doepfer MIDI-CV/SYNC-Interface Tonhöhe der der gesendeten MIDI-Note entspricht (s. Abbildung unten). Config-Menü 3 Offset Praktisch bedeutet dies, daß Sie nach dem Festlegen der Referenznote und des Spannungs-Offsets eine MIDI-Note senden, die ein oder mehrere Oktaven REF.
- Seite 12 A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface CV 2 Config-Menü 5 Retrig. SCALE RTRIG. TIME Dieser Parameter dient zur Einstellung der Gate-Ret- rigger-Zeit, d.h. der Zeitdauer, die vergeht, bis bei aktivierter Retrigger-Funktion ein erneutes Gate-Si- gnal ausgelöst wird. Sie sollten stets mit der kleinsten Zeit (1 ms) beginnen REF.NOTE...
- Seite 13 MIDI-Keyboard den Data-Entry-Regler (MIDI Con- Mit diesem Parameter legen Sie die Zuordnung von troller # 6), so weist das A-190 den D/A-Wandler DAC 2 zu einem MIDI-Event fest. Gemäß dieser DAC 2 diesem Regler zu, d.h. Bewegungen am Regler Zuordnung wird die eingehende MIDI-Information in werden in Änderungen der Steuerspannung CV2 um-...
- Seite 14 Die auf ihm im Performance-Mode eingehen- len, wird der LFO abgeschaltet. Die eingestellte Fre- den Informationen werden in Gate- und CV-Signale quenz kontrollieren Sie im Hörtest. gewandelt und an die am A-190 angeschlossenen Module übertragen. m m m m Einstellen der LFO-Frequenz (ca.
- Seite 15 Diese Funktion entspricht quasi einem Slew Limiter (A-170), der über MIDI bedient wird. Performance-Menü 3 Glide GLIDE TIME Die Portamento-Zeit der im A-190 implementierten GLIDE-Funktion (Portamento) können Sie mit die- Performance-Menü 4 Assign sem Parameter in Schritten von 20 ms einstellen.
- Seite 16 A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface Performance-Menü 5 Arpeg. M M M M Der Bereich für die Tonhöhenbeugung ergibt sich aus der Tonhöhendifferenz zweier keine Funktion aufeinanderfolgender MIDI-Noten-Events: freigehalten für zukünftige Erweiterungen Referenzton: NOTE ON Spreizton: NOTE ON MIDI-Kanal beliebig Performance-Menü...
-
Seite 17: Speichern Der Einstellungen
4.4 Speichern der Einstellungen Sie haben die Möglichkeit, den Speichervorgang ab- zubrechen. Dazu drücken Sie eine beliebige Taste Das A-190 verfügt über einen nichtflüchtigen Spei- während die LED's noch blinken. In diesem Fall ent- cher (EEPROM) in dem Sie die gesamten Geräte- hält der Speicher dieselben Parameterwerte wie vor... -
Seite 18: Performance-Mode
MIDI-CV/SYNC-Interface M M M M 4.5 PERFORMANCE-Mode CONTROL Im Performance-Mode wandelt das A-190 die eintref- 0 ... 127 Portamento-Zeit fenden MIDI-Befehle in entsprechende Gate- und CV- Signale um. Neben den bisher beschriebenen werden ebenfalls die folgenden Controller im Performance- Mode erkannt und interpretiert (H "ch"... - Seite 19 MIDI-CV/SYNC-Interface CONTROLLER #121 (All Controllers Off) CONTROLLER #68 (Legato) Senden Sie diesen MIDI-Befehl zum A-190, so wird Die Retrigger-Funktion (s. CONFIG-Menü 1) können die Modulationsstärke auf 0 gesetzt (der LFO läuft Sie zusätzlich mit diesem Controller an- bzw. aus- jedoch weiter) und die Glide-Funktion wird abge- schalten.
- Seite 20 (s. Tabelle Seite 21). Sie diese gedrückt, während Sie Ihr System A-100 wieder einschalten. Sie können die Parameter des A-190 jederzeit auf die Vorgabe-Einstellungen zurücksetzen (engl. reset). Das A-190 quittiert den Reset durch 5 Sekunden Dabei haben Sie zwei Möglichkeiten: langsames Blinken sämtlicher LED's 8, gefolgt von...
- Seite 21 System A - 100 A-190 doepfer MIDI-CV/SYNC-Interface Parameter Wert Bedeutung CHANNEL MIDI-Kanal 1 REF. NOTE CLOCK TIME Frequenz am Clock-Ausgang § = MIDI-Clock-Frequenz +12 V ..CLOCK POLARITY positiv: 0 V .. RETRIGGER Legato, d.h. kein Retrigger LFO FREQ. ca. 3 Hz...
- Seite 22 A-190 System A - 100 doepfer MIDI-CV/SYNC-Interface 5. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur A-190 MCVS A-190 MCVS A-190 MCVS Erstellung eigener Patches. Die Größe einer Ab- MIDI-CV/SYNC INTERF. MIDI-CV/SYNC INTERF. MIDI-CV/SYNC INTERF. bildung ist so bemessen, daß ein kompletter 19"-...
- Seite 23 System A - 100 A-190 doepfer MIDI-CV/SYNC-Interface CONFIG - Menü PERFORMANCE - Menü Default Default Parameter Einstellung Parameter Einstellung CHANNEL NOTE ON ch n vel CHANNEL INC / DEC REF. NOTE NOTE ON ch n vel LFO FREQ. INC / DEC ~ 3 Hz pos.:...
