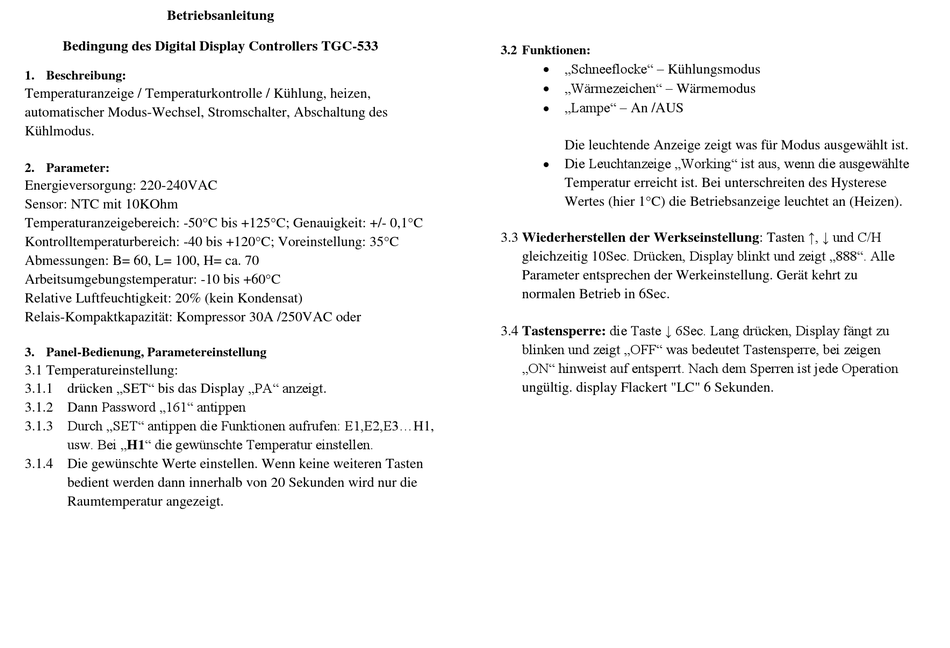

Betriebsanleitung
Bedingung des Digital Display Controllers TGC-533
1. Beschreibung:
Temperaturanzeige / Temperaturkontrolle / Kühlung, heizen,
automatischer Modus-Wechsel, Stromschalter, Abschaltung des
Kühlmodus.
2. Parameter:
Energieversorgung: 220-240VAC
Sensor: NTC mit 10KOhm
Temperaturanzeigebereich: -50°C bis +125°C; Genauigkeit: +/- 0,1°C
Kontrolltemperaturbereich: -40 bis +120°C; Voreinstellung: 35°C
Abmessungen: B= 60, L= 100, H= ca. 70
Arbeitsumgebungstemperatur: -10 bis +60°C
Relative Luftfeuchtigkeit: 20% (kein Kondensat)
Relais-Kompaktkapazität: Kompressor 30A /250VAC oder
3. Panel-Bedienung, Parametereinstellung

3.1 Temperatureinstellung:

3.1.1 drücken „SET" bis das Display „PA" anzeigt.
3.1.2 Dann Password „161" antippen
3.1.3 Durch „SET" antippen die Funktionen aufrufen: E1,E2,E3...H1,
usw. Bei „H1" die gewünschte Temperatur einstellen.
3.1.4 Die gewünschte Werte einstellen. Wenn keine weiteren Tasten
bedient werden dann innerhalb von 20 Sekunden wird nur die
Raumtemperatur angezeigt.
3.2 Funktionen:
 „Schneeflocke" – Kühlungsmodus
 „Wärmezeichen" – Wärmemodus
 „Lampe" – An /AUS
Die leuchtende Anzeige zeigt was für Modus ausgewählt ist.
 Die Leuchtanzeige „Working" ist aus, wenn die ausgewählte
Temperatur erreicht ist. Bei unterschreiten des Hysterese
Wertes (hier 1°C) die Betriebsanzeige leuchtet an (Heizen).
3.3 Wiederherstellen der Werkseinstellung: Tasten ↑, ↓ und C/H
gleichzeitig 10Sec. Drücken, Display blinkt und zeigt „888". Alle
Parameter entsprechen der Werkeinstellung. Gerät kehrt zu
normalen Betrieb in 6Sec.
3.4 Tastensperre: die Taste ↓ 6Sec. Lang drücken, Display fängt zu
blinken und zeigt „OFF" was bedeutet Tastensperre, bei zeigen
„ON" hinweist auf entsperrt. Nach dem Sperren ist jede Operation
ungültig. display Flackert "LC" 6 Sekunden.
