Ferro cell TM1 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Ferro Anleitungen
  4. Steuergeräte
  5. cell TM1
  6. Betriebsanleitung

Ferro cell TM1 Betriebsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung

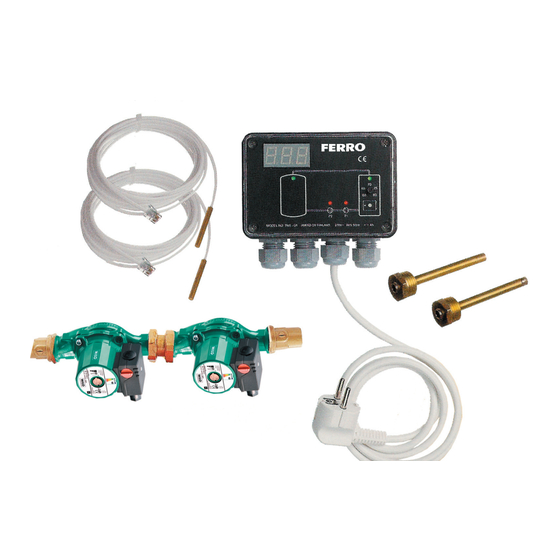

Regelgerät TM1
zu
Vorrückladestation VRS3
Sehr geehrter Kunde,
Ihre Installationsfi rma:
wir gratulieren Ihnen zum Erwerb Ihres
FERRO
Vorrückladesystems.
®
Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu
beachten und insbesondere die erforderlichen jährlichen
Wartungsarbeiten
durch eine zugelassene Fachfi rma ausführen zu lassen.
WÄRMETECHNIK GmbH
Am Kiefernschlag 1, 91126 Schwabach
loading

Verwandte Anleitungen für Ferro cell TM1

Inhaltszusammenfassung für Ferro cell TM1

  • Seite 1 Betriebsanleitung Regelgerät TM1 Vorrückladestation VRS3 Sehr geehrter Kunde, Ihre Installationsfi rma: wir gratulieren Ihnen zum Erwerb Ihres FERRO Vorrückladesystems. ® Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfi rma ausführen zu lassen.
  • Seite 2 VOR - RÜCKLADESTATION VRS3 FUNKTION: Wird im Masterspeicher die Temperatur Tk (einstellbar zwischen 60 und 80°C) überschritten, schaltet die Pumpe P1 die Ladung vom Master- zum Slave-Speicher, solange die Temperatur am Fühler TS niedriger ist als am Fühler Fällt die Temperatur am Fühler Tk um 1K unter dem eingestellten Wert, stoppt die Pumpe P1. Ist die Temperatur TS um 4°C höher als an Tk erfolgt über die Pumpe P2 die Rückladung, solange, bis um 2°C niedriger als TS liegt.

  • Seite 3: Technische Daten

    PROGRAMME Der TM1 hat drei verschiedene Programme für Wiederladung. Programm wird mit Wähler J eingestellt. Werkseinstellung ist Programm C 4H – 2L. Die Werte ”LO” = 45 und ”EH” = 40 sind fest. Standardeinstellung zur ordentlich Funktion der Vor-Rückladestation! DIGITALER DISPLAY Ein 3-stelliger Display zeigt wechselweise die aktuelle Temperatur im Kessel (LED A) und im Speicher (LED D).

  • Seite 4: Elektrischer Anschluss

    GEÖFFNETER DECKEL G - Digitaler Display H - Schraube zur Entfernung der oberen Leiterplatte. Leiterplatte. J - Programmwähler ELEKTRISCHER ANSCHLUSS Achtung! Vor Öffnen des Regelgehäuses Netzstecker ziehen! Die Anschlussklemmen sind unter der oberen Leiterplatte. Die Leiterplatte wird mit Schraube H entfernt.
