- Seite 1 BETRIEBSANLEITUNG Universal Motor Controller UMC 300 ready!
- Seite 2 Nachschlagen aufbewahren! Copyright Ohne Genehmigung der Gerdt Seefrid GmbH dürfen keine Teile dieser Betriebsanleitung verviel- fältigt, veröffentlicht oder übertragen werden. Es ist dabei gleichgültig auf welche Art und Weise dies geschieht, oder ob es sich nur um Auszüge handelt! ©...
-
Seite 3: Inhaltsverzeichnis
Universal Motor Controller UMC 300 Inhaltsverzeichnis 01. Allgemeine Hinweise 02. Sicherheitshinweise 03. Bestimmungsgemäße Verwendung 04. Lieferumfang 05. Sonderfunktionen 06. Gerätebeschreibung a. Geräteübersicht b. Abmessungen UMC 300 c. Allgemeine Beschreibung d. Eingänge und Ausgänge 07. Montage und Verdrahtung a. Sicherheitshinweise b. Montage auf dem Geräteträger UMC300-GT c. - Seite 4 Universal Motor Controller UMC 300 17. Glossar 18. Problembehandlung 19. Notizen Seite 4...
-
Seite 5: Allgemeine Hinweise
Vertriebsteam. Die Kontaktdaten finden Sie auf Seite 2 oder der Rückseite dieser Betriebsanleitung. Die Gerdt Seefrid GmbH übernimmt für die korrekte Funktion der Gesamtanlage, in die der UMC 300 eingesetzt wird, sowie Schäden, die aufgrund falscher Handhabung oder Bedienung entstehen, keinerlei Haftung! Gleiches gilt für Missbrauch, jede technische Änderung oder unsachgemäße Reparaturen, unabhängig davon, wo und von wem diese... -
Seite 6: Bestimmungsgemäße Verwendung
Universal Motor Controller UMC 300 03. Bestimmungsgemäße Verwendung Der Motorcontroller UMC 300 ist eine vorprogrammierte Steuerung, die für den Betrieb von Gleichstrommotoren mit Bürsten vorgesehen ist. Es sind folgende Funktionen in der Standardprogrammierung steuerbar: Generelle Freigabe, Rechts- und Linkslauf des Motors, Drehzahl, Strombegrenzung, Start- und Stopprampen, I x R-Kompensation. -
Seite 7: Gerätebeschreibung

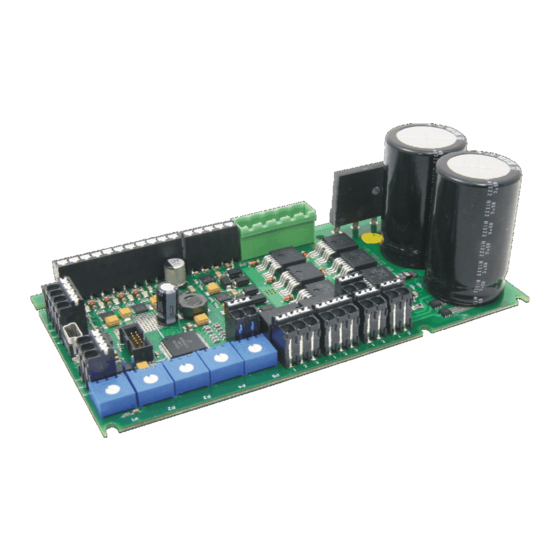

Universal Motor Controller UMC 300 06. Gerätebeschreibung a. Geräteübersicht (Abmessungen siehe Seite 8) ACHTUNG: Bei Steuerung der Digitaleingänge mit einer gemeinsamen Leitung ist der „+“ Pol als gemeinsamer Pol zu verwenden! Seite 7... -
Seite 8: Abmessungen Umc 300
Universal Motor Controller UMC 300 b. Abmessungen UMC 300 (Maßangaben in mm) Seite 8... -
Seite 9: Allgemeine Beschreibung
Die Leiterplatte kann direkt auf geeigneten Abstandhaltern, oder mit dem Geräteträger UMC300-GT montiert werden. Der UMC 300 kann wahlweise mit Wechselspannung (AC) 12 bis 32 VAC oder Gleichspannung (DC) 15 bis 48 VDC be- trieben werden. Bei Betrieb mit Gleichspannung (DC) auf richtige Polung der Versorgungsspannung achten! Das System baut auf einem programmierbaren Prozessorbaustein auf, der unterschiedliche Programmvarianten und Zuordnungen (Parametrierungen) der Eingänge, Ausgänge und Potentiometer zu den entsprechenden Funktionen... -
Seite 10: Eingänge Und Ausgänge
Universal Motor Controller UMC 300 d. Eingänge und Ausgänge Die einzelnen Eingänge und ihre Funktionen bzw. Verwendung ist in der folgenden Tabelle zusammengefasst: Position Funktion / Verwendung X1 - Vin+ Pluspol Versorgungsspannung bei DC-Betrieb oder Wechselspannungseingang bei AC-Betrieb X1 - Vin-... -
Seite 11: Montage Und Verdrahtung
Sicherheitshinweise ACHTUNG! Sicherheitshinweise aus Kapitel 02 beachten! Der Motorcontroller UMC 300 ist für den Einbau in ein geschlossenes Gehäuse aus Metall oder vergleichba- rer Art vorgesehen. Der benötigte Schutzgrad in der Anwendung ist dadurch sicherzustellen. Es wird min. Schutzart IP 4X für das Gehäuse empfohlen. -
Seite 12: Bedienung Und Inbetriebnahme Bei Standardausführung
Universal Motor Controller UMC 300 08. Bedienung und Inbetriebnahme bei Standardausführung Die nachfolgende Vorgehensweise bezieht sich auf die Standardkonfiguration des Motorcontrollers UMC 300. Bei abweichender Programmierung/Parametrierung ist die Vorgehensweise der dann mitgelieferten Zusatzanleitung zu entnehmen. Gehen Sie die einzelnen Punkte Schritt für Schritt der Reihe nach durch. -
Seite 13: Versorgungsspannung
Rechtsanschlag = Motorstrom 25A c. Versorgungsspannung Der Motorcontroller UMC 300 ist für den Betrieb mit Gleichspannung im Bereich von 15 – 48 VDC oder 12 – 32 VAC (SELV) vorgesehen. Legen Sie die Versorgungsspannung an X1 an die mit V In+ und V In- bezeichneten Klemmen an. -
Seite 14: Digitaleingänge
Eingang (E2 = Rechtslauf / E3 = Linkslauf) sein. Tauschen Sie in diesem Fall die „+“ und „-“ Anschlüsse des Motors gegeneinander aus. ACHTUNG: Ein Kurzschluss an dieser Stelle zerstört den UMC 300! f. Erster Motorstart Drehen Sie die Potentiometer P1 (Drehzahl) und P5 (Strombegrenzung) ein Stück weit aus dem Linksanschlag heraus. -
Seite 15: Can-Open-Bus
Universal Motor Controller UMC 300 09. CAN-OPEN-BUS Der Motorcontroller UMC 300 ist in der Standardausführung für eine Kommunikation im CANopen-Bussystem vorge- rüstet. Die verfügbaren Datensätze basieren auf dem Protokoll 402 für die Antriebstechnik und wurden um die speziell auf dem UMC 300 verfügbaren Sonderfunktionen erweitert. -
Seite 16: Adressliste Der Verfügbaren Canopen-Objekte
Universal Motor Controller UMC 300 11. Adressliste der verfügbaren CANopen-Objekte can_template Documentation - 07-16-2009 - device - - - - - - - - Object Description - - - - - - - - - - ------------------------------------------------------- ============ Line 0 ============... - Seite 17 Universal Motor Controller UMC 300 2041 Endschalter Dir 1 Level 2042 Endschalter Dir 2 Input 2043 Endschalter Dir 2 Level 2046 Linkslauf Input 2047 Linkslauf Level 204B Rechtslauf Input 204C Rechtslauf Level 2070 Channel Speed Dir 1 2071 Channel Speed Dir 2...
-
Seite 18: Instandhaltung
Bestimmungen zu entsorgen oder der Wiederverwertung zuzuführen. Nähere Informationen dazu erhalten Sie in Ihrer Gemeinde, bei den Umweltbehörden oder Ihrem Entsorgungsbetrieb. Bei Fragen wenden Sie sich bitte an die Gerdt Seefrid GmbH, 61118 Bad Vilbel 15. Zubehör UMC300-GT Geräteträger zur Montage der UMC 300 Best.-Nr. -
Seite 19: Technische Daten
Universal Motor Controller UMC 300 16. Technische Daten a. Elektrische Daten Versorgungsspannung Betrieb ausschließlich an Schutzkleinspannung (SELV)! 15 – 48 VDC oder 12 – 32 VAC Motorstrom Strombegrenzung einstellbar 0 – 25 A max. Peak-Spitzenstrom 40 A max. Dauerstrom ohne Kühlung 10 A... -
Seite 20: Mechanische Daten
Universal Motor Controller UMC 300 b. Mechanische Daten Abmessungen 134,8 x 72,0 mm Anschlüsse Alle Anschlüsse in Zugfedertechnik; Spannungsversorgung/Motorzuleitung mit Zugfeder-Steckverbinder 5-polig Hersteller Steckverbinder Phoenix-Contact, Blomberg oder vergleichbar Ausführung/Montage Offene Baugruppe IP00, ohne Berührungs- schutz zum Einbau in ein geschlossenes Gehäuse aus Metall oder gleichwertig IP4X. -
Seite 21: Mögliche Ursache/Abhilfe
Universal Motor Controller UMC 300 18. Problembehandlung Fehler Mögliche Ursache/Abhilfe Motor läuft nicht Anschlusskabel zum Motor prüfen Betriebsspannung anlegen --> LED neben USB-Anschluss X5 muss rot leuchten Eingang E1 Freigabe und eine Drehrichtung E2 oder E3 aktivieren --> LED an E1 und eine der LED an E2 oder E3 muss grün leuchten Eingang X2 Pin4 „Schnellstopp“... - Seite 22 Universal Motor Controller UMC 300 19. Notizen Seite 22...
-
