Siko IF09W Benutzerinformation Seite 2

• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf das Gerät oder dessen An-
schlussleitungen einwirken können! Durch
geeignete Kabelführung und Verdrahtung kön-
nen Störeinflüsse (z.B. von Schaltnetzteilen,
Motoren, getakteten Reglern oder Schützen)
vermindert werden.
Erforderliche Maßnahmen:
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm
• Die Verdrahtung von Abschirmung und Mas-
se (0 V) muss sternförmig und großflächig erfol-
gen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederim-
pedant) erfolgen.
• Das System muss in möglichst großem Ab-
stand von Leitungen eingebaut werden, die mit
Störungen belastet sind; ggfs. sind zusätzliche
Maßnahmen wie Schirmbleche oder metalli-
sierte Gehäuse vorzusehen. Leitungsführun-
gen parallel zu Energieleitungen vermeiden.
• Schützspulen müssen mit Funkenlöschglie-
dern beschaltet sein.
• PE-Verbindung mit 2.5mm
schluss.
• Bei Datenübertragung an der Schnittstelle
RS485 sind Kabellängen bis max. 200m möglich.
• Bei Datenübertragung an der Schnittstelle
RS232 sind Kabellängen bis max. 20m möglich.

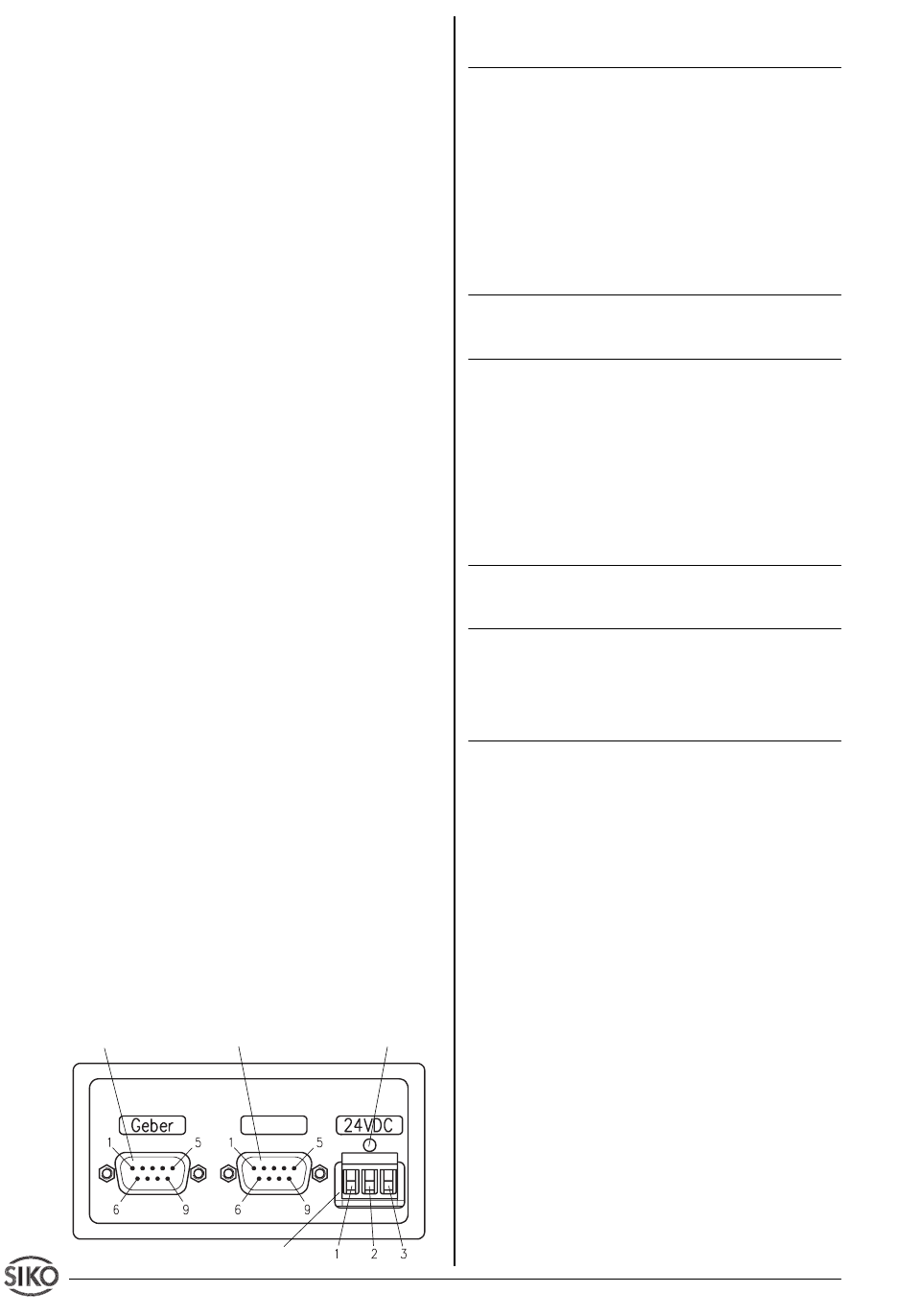

Anschluss Stromversorgung
Der Anschluss erfolgt über die 3-pol. Klemmlei-
ste an der Gerätevorderseite.
Schnittstelle 1 Schnittstelle 2
Stromversorgung
2 IF09W
2 2
, max. 0,5 mm .
2
über PE-An-
LED
Datum 31.03.2000
Schnittstelle 1 : (AP09)
Pin Belegung
1 +UB Geberversorgung 24VDC
für AP09; max. 1.0A
2 N.C.
3 DÜA
4 N.C.
5 GND
6 N.C.
7 N.C.
8 DÜB
9 N.C.
Schnittstelle 2 : (PC oder SPS)
Pin RS232
1 N.C.
2 TX
3 RX
4 N.C.
5 GND
6 N.C.
7 N.C.
8 N.C.
9 N.C.
Stromversorgung
Pin Belegung
1 PE
der PE mit einer Kurzen Leitung
(2.5mm
2 GND
3 +UB 24VDC
6. Funktionskontrolle
Nach Anlegen der Betriebsspannung leuchtet
die LED auf. Während der Übertragung einzelner
Bytes wird die LED kurz ausgeschaltet. Dieses
"Zucken" der LED zeigt somit eine Datenüber-
tragung an.
7. Fehlerbehandlung
• LED dunkel : Überprüfen der Betriebsspan-
nung und deren Polarität.
• Keine Kommunikation :
- Überprüfen der RX / TX -Signale (bzw. DÜA /
DÜB) auf der Schnittstelle 2.
- Überprüfen der DÜA / DÜB-Signale auf der
Schnittstelle 1.
Art.Nr. 78329 Z.Nr. 8666007
RS485
N.C.
N.C.
DÜA
N.C.
GND
N.C.
N.C.
DÜB
N.C.
(Aus Störschutzgründen ist hier
2
) anzuschließen.)
Änd.Stand 109/00
