Inhaltszusammenfassung für E-Bike Solutions EBS-LCD2

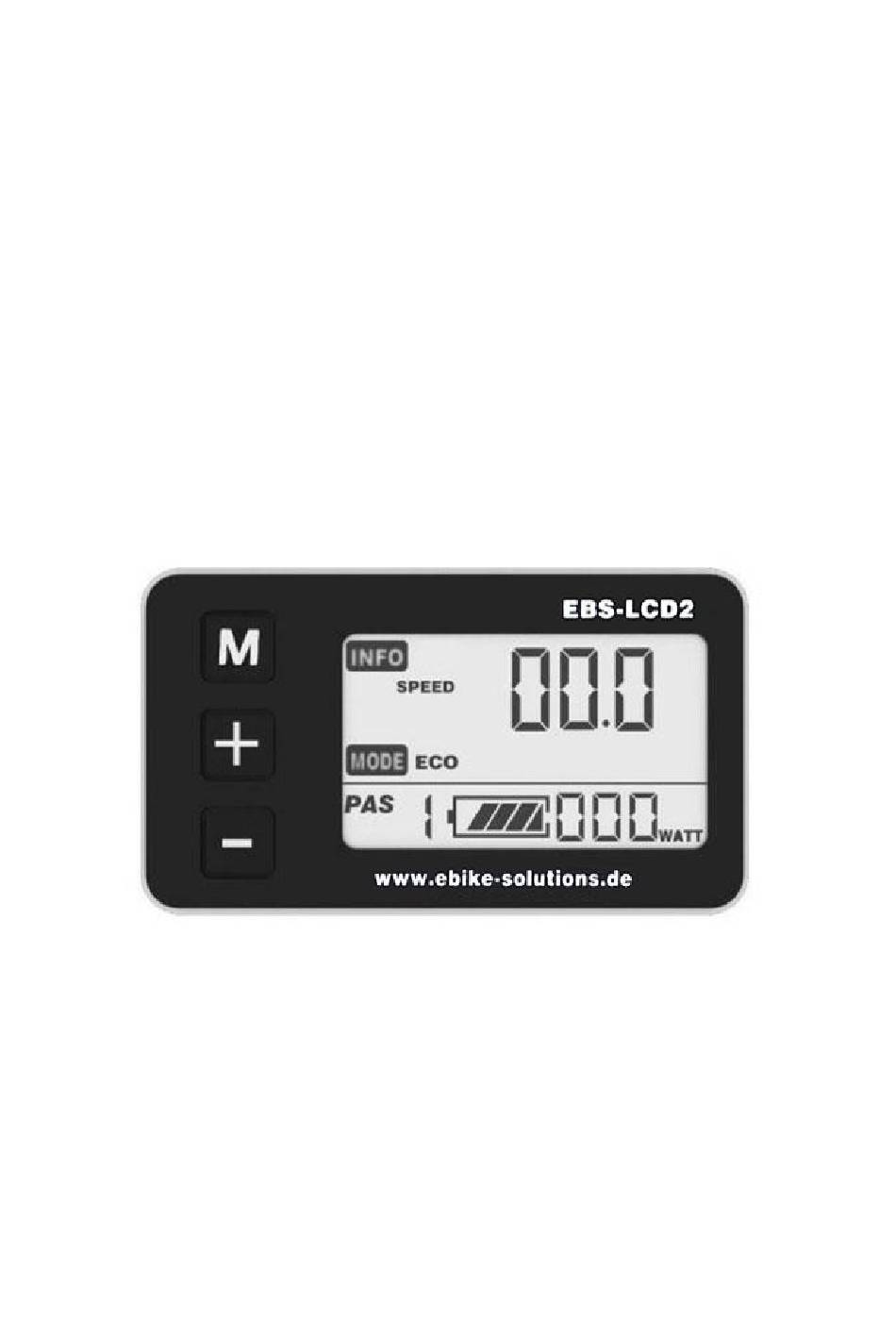

- Seite 1 Bedienungsanleitung EBS IPS/IES-Steuerdisplay-LCD 2 mit 5 Stufen im Querformat...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über diese Anleitung ........................2 Lieferumfang ........................... 2 Aussehen und Größe ........................2 3.1 Material und Betriebsparameter ....................2 3.2 Abmessungen des Displays ......................2 Funktionsübersicht .......................... 3 4.1 Einstellbare Werte ........................3 4.2 Angezeigte Werte........................3 4.3 Die Bedientasten ......................... 4 Inbetriebnahme .......................... -
Seite 3: Über Diese Anleitung
1 Über diese Anleitung Bitte lesen Sie für die sichere und erfolgreiche Inbetriebnahme Ihres EBS IPS/IES-Displays unbedingt diese aus- führliche Anleitung und beachten Sie die Sicherheitshinweise. Danach dient die beiliegende Kurzanleitung als schnelle Bedienungshilfe – auch unterwegs. 2 Lieferumfang LCD Display im Querformat ... -
Seite 4: Funktionsübersicht
4 Funktionsübersicht 4.1 Einstellbare Werte Folgende Einstellungen können Sie am Display vornehmen: Höchstgeschwindigkeit zwischen 12 und 40 km/h Maßeinheiten in mph oder km/h Raddurchmesser in 18-28 Zoll (Inch) Bildschirmhelligkeit (1, 2 oder 3) 4.2 Angezeigte Werte Das Display kann folgende Werte anzeigen: ... -
Seite 5: Die Bedientasten
4.3 Die Bedientasten Auf dem Display sind 3 Tasten: für Mode, sowie zum Einstellen der Werte. 5 Inbetriebnahme 5.1 Vorbereitungen Befestigen Sie das Display in der Nähe des Lenkergriffs und drehen Sie es so, dass Sie die Anzeige gut ablesen und die Tasten leicht bedienen können. -
Seite 6: Die Einstellungen Speichern Und Den Einstellungsmodus Verlassen
5.4 Die Einstellungen speichern und den Einstellungsmodus verlassen Wenn Sie alle Werte eingestellt haben, müssen Sie diese noch speichern. Durch Drücken der Taste M für 2 Sekunden werden Ihre neuen Einstellungen gespeichert und Sie verlassen den Einstellungsmodus. Hinweis: Wenn Sie im Einstellungsmodus innerhalb von 60 Sekunden keine Taste drücken, wird der Einstel- lungsmodus verlassen und Ihre Einstellungen werden nicht gespeichert. -
Seite 7: Geschwindigkeitsstufen (1 Bis 5)
aktuelle Fahrstrecke (in km) Aktuelle Fahrzeit (Stunden:Minuten) Durch erneutes Drücken von M kehren Sie zur An- zeige der momentanen Geschwindigkeit zurück. 6.3 Geschwindigkeitsstufen (1 bis 5) Das System verfügt über 5 Stufen der Motorunter- MODE zu der Einstellung, die Sie ändern möchten. stützung (PAS). -
Seite 8: Akkuladestand
6.6 Akkuladestand Das Display zeigt den Ladestand des Akkus in fünf Stufen an. Wenn alle Balken gefüllt sind, ist der Akku vollgeladen. Sind alle Balken leer und der Ak- voll fast leer kurahmen blinkt, ist der Akku fast leer und der Mo- Akku Ladestand tor wird abgeschaltet. -
Seite 9: Häufige Fragen
Error 22: Störung des Gasgriffs Prüfen Sie, ob der Stecker des Gasgriffs ganz auf dem Anschluss der Kabelweiche steckt. die Kontaktpins des Gasgriffs verbogen oder abgebrochen sind. Error 23: Störung der Motorphasen Prüfen Sie, ob das Kabel zwischen Motor und Controller fest zusammengesteckt ist. Wird ein Verlängerungskabel verwendet, prüfen Sie alle Steckverbindungen. -
Seite 10: Sicherheitshinweise
F: Wieso wird meine Geschwindigkeit nicht richtig oder gar nicht angezeigt? A: Möglicherweise ist der Speichenmagnet verdreht oder befindet sich nicht genau an der richtigen Position. Am Ende des Geschwindigkeitssensors befindet sich eine Erhöhung mit einem Kreuz. Befestigen Sie den Spei- chenmagnet so, dass er sich bei jeder Radumdrehung an diesem Kreuz vorbei bewegt.
