Inhaltszusammenfassung für powerbug X1

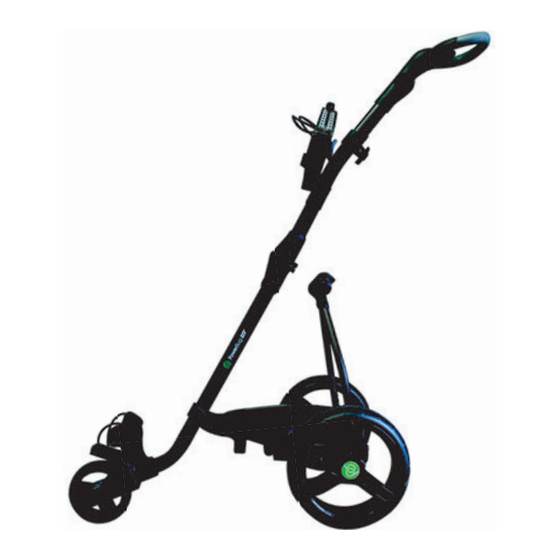

- Seite 1 Bedienungsanleitung X1...
- Seite 2 Bitte lesen Sie vor dem Aufbauen und Verwenden Ihres Trolleys die Bedienungsanletung sorgfälltig durch.
- Seite 3 Radmontage Zusammenbau 1. Nehmen Sie den Trolley-Rahmen, die 2 Räder und die Batterie aus dem Karton. 2. Entfernen Sie die Schutzkappen von der Achse. Beachten Sie die Aufkleber mit „L“ und „R“ auf den Rädern, da diese entsprechend links und rechts in Fahrtrichtung angebracht werden müssen.
- Seite 4 Faltfunktion Zusammenbau Ziehen Sie den Riegel am Heben Sie den A-förmigen Erheben Sie den Hauptrahmen Rahmen des Trolleys zurück. Rahmen um den Haupt- und klappen Sie ihn rahmen des Trolleys ab. vollständig auf. Legen Sie den Befestigungs- Drücken Sie den silbernen punkt am Schanier auf den Knopf und drücken Sie den verschiednenen Verriegelungs-...
- Seite 5 Einschalten Betrieb des Trolleys Platzieren Sie die Batterie an der Drücken Sie den Ein-/ Ausschalt- vorhergesehenen Batteriemulde knopf, der sich unterhalb des und stecken Sie die Batterie am vorhergesehenen Stecker an Der Trolley ist nun für den (siehe Bild). Gebrauch einsetzbar. Beachten Sie dabei, dass der weiße Pfeil nach unten zeigt.
- Seite 6 Cartbaghalterung Aufbau Heben Sie nun Ihr Cartbag auf den Trolley und sichern Sie es mit den elastischen Riemen. Seite 4...
-
Seite 7: Betrieb
Vorderrad Betrieb Der Trolley hat ein justierbares Vorderrad. Sollte der Fall sein, dass der Trolley nicht exakt gerade aus läuft, können Sie das Vorderrad in die gewünschte Richtung ausrichten. Um das Vorderrad einzustellen, sollten Sie: 2. das Kalibierungsrad in die gewünschte Richtung bewegen, um die Ausrichtung des Rades einzustellen. - Seite 8 Radfunktion Betrieb können jeweils auf 2 Positionen befestigt werden. Seite 6...
- Seite 9 Betrieb Einfaches Bedienen des Geschwindigkeitsreglers im Uhrzeigersinn oder gegen den Uhrzeigersinn, um die geeignete Geschwindigkeit einzustellen. Durch Herunterdrücken des Geschwindigkeitsreglers wird der Trolley aktiviert und deaktiviert. Die Geschwindigkeit kann zu jeder Zeit verändert werden, indem der Knopf gedreht wird: Im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen und gegen den Uhrzeigersinn, um diese zu verringern.
- Seite 10 Betrieb VRAP: Variable Run And Park 1. Halten Sie den Geschwindigkeitsregler gedrückt bis die blinkende Nummer 1 auf dem LED-Display angezeigt wird. 2. Stellen Sie die Vorlaufdistanz ein, wählen Sie zwischen 1-3 auf dem Dispaly. 3. Drücken Sie noch einmal den Geschwindigkeitsregler und der Trolley wird zu der aus- gewählten Distanz fahren und dann anhalten.
- Seite 11 Vorlau unktion Betrieb VRAP: Variable Run And Park angezeigte Nummer Distanz (m) Alle angezeigten Distanzen sind ungefähr und es wird empfohlen, die VRAP-Funktion vor der aktiven Nutzung auf dem Platz für Ihre Zufriedenheit zu testen. Bitte beachten Sie, wenn Sie die VRAP-Funktion nutzen, dass Sie sicher sind, dass der vom Trolley zurückgelegte Weg frei von Hindernissen sein wird.
- Seite 12 LED-Diagnose Betrieb Kontrolleuchte „1“: Platinenproblem Kontrolleuchte „2“: Steuereinheitproblem Kontrolleuchte „3“: Motorproblem Seite 10...
-
Seite 13: Vorsichtsmaßnahmen Zur Batterie
Vorsichtsmaßnahmen zur Batterie - Schließen Sie den Akkupack niemals kurz, da Hitze entstehen kann. Um einen Kurzschluss zu vermeiden, sollte der Akku nicht in Kontakt mit metallischen Gegenständen kommen, welche nicht für den Betrieb des Akkkus vorgesehen sind. - Werfen Sie den Akku nicht ins Feuer, da er sich ausdehnen und/oder explodieren kann. Lagern Sie den Akkupack nicht in der Näh e einer Hitzequelle oder bei einer Umgebungstemperatur von über 60°C. -
Seite 14: Technische Daten
Technische Daten Technische Eigenschaften des Trolleys Material Nylon & Aluminium Maximale Geschwindigkeit 10 Km/h Maximale Beladung 20 Kg Distanz per Ladung 27+ Loch Gewicht ohne Batterie 8.2 Kg Maximaler Anstiegswinkel 20 Grad Abmessungen (aufgeklappt) 1000 x 550 x 850 (mm) Abmessungen (gefaltet) 315 x 550 x 850 (mm) Bereifung... - Seite 15 Technische Daten Informationen zur Batterie Kapazität Volt Zyklenanzahl Gewicht Lithium 1,1 Kg 13.2 AH 14.8 V >1000 Mal Seite 13...
