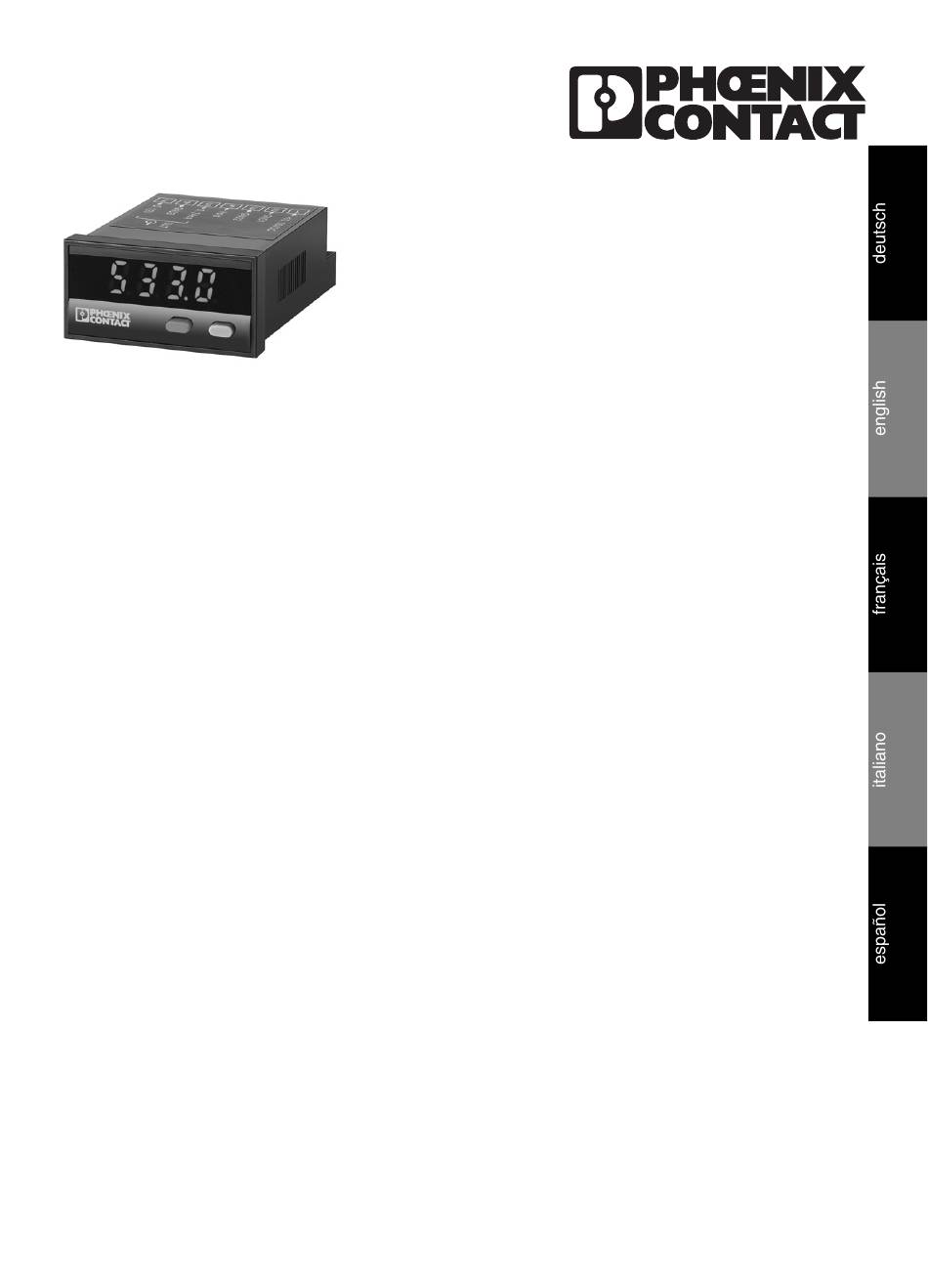

Bedienungsanleitung
Sollwertgeber

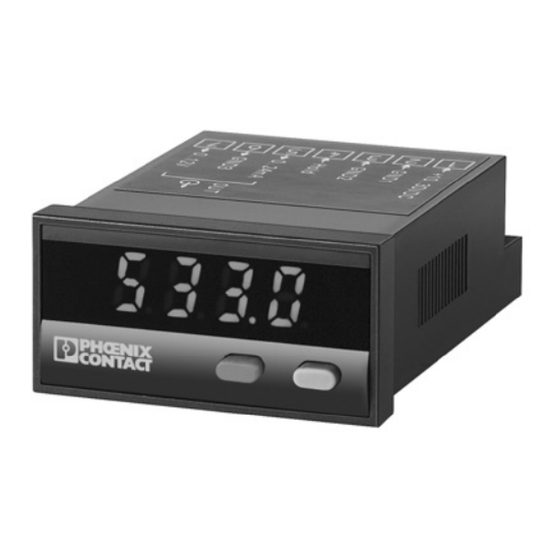

MCR-SL-D-SPA-UI
Artikelnummer: 2710314 – 02
MNR 9033950 – 01 / 07.2008
Sollwertgeber
MCR-SL-D-SPA-UI
zur Ausgabe von 0 ... 12 V
und 0 ... 24 mA
Setpoint generator
MCR-SL-D-SPA-UI
Output 0 ... 12 V
and 0 ... 24 mA
Générateur de consigne
MCR-SL-D-SPA-UI
avec sorties 0 ... 12 V
et 0 ... 24 mA
Generatore di valore di consegna
MCR-SL-D-SPA-UI
con uscite 0 ... 12 V
e 0 ... 24 mA
Generador de valores de
consigna
MCR-SL-D-SPA-UI
Salidas 0 ... 12 V
y 0 ... 24 mA
1
Werbung
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Phoenix Contact MCR-SL-D-SPA-UI
- Seite 1 Bedienungsanleitung Sollwertgeber MCR-SL-D-SPA-UI Artikelnummer: 2710314 – 02 Sollwertgeber MCR-SL-D-SPA-UI zur Ausgabe von 0 ... 12 V und 0 ... 24 mA Setpoint generator MCR-SL-D-SPA-UI Output 0 ... 12 V and 0 ... 24 mA Générateur de consigne MCR-SL-D-SPA-UI avec sorties 0 ... 12 V et 0 ...
- Seite 2 Abmessungen/DImensions/Dimensions/Dimensioni/Dimensiones Schalttafelausschnitt/ Front panel cut-out: Découpe d’encastrement : Misure d’incastro: Recorte de cuadro de mando: 22,2 +0,3 x 45 +0,6 mm Einbaurahmen/Bezel/Cadre de montage/Telaio di fissaggio/Marcos para encastrado Senkung Af3, DIN 74 Countersinking Af3, DIN 74 Fraisure Af3, DIN 74 Svasatura Af3, DIN 74 Fresado Af3, DIN 74...
- Seite 3 Übersicht Programmierung / Programming overview / Présentation de la programmation / Presentazione della programmazione / Visión de conjunto de la programación SEtPoint Betrieb SiGnal output.Low bei mA 24.00 . . . output.High EndPro- bei mA 24.00 gramming Betrieb MAnual SPecial display SiGnal output.Low bei mA 24.00...
-
