- Seite 1 radio controlled kit Installation instructions and warnings Istruzioni ed avvertenze per l’installazione Instructions et avertissements pour l’installation Anweisungen und Hinweise für die Installation Instrucciones y advertencias para la instalación Installatievoorschriften en waarschuwingen...
-
Seite 2: Product Description And Applications

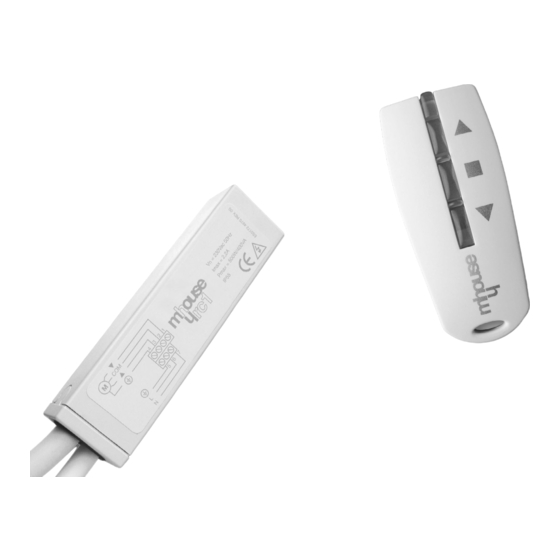

MHOUSE cus- tomer service. 2 Product description and applications The RT3 kit consists in a TX3 transmitter and RC1 receiver, and enables the user to control single-phase asynchronous motors powered by electrical mains, with connections such as “COM- MON”, “OPEN”... -
Seite 3: Electrical Connections
Terminals 1 and 3 of Motor connection the RT3 receiver. The single-phase asynchronous motor powered by the electrical mains must be connected to terminals 1-2-3-4 as shown in figure WARNING: do not connect more than one motor per RC1 13. -
Seite 4: Memorization Of Radio Transmitters
Example of memorization in Mode II Key 1 Awning No. 1 Ascent Key 2 Awning No. 1 descent Key 3 Rolling shutter No. 1 Step-By-Step Key 4 Rolling shutter No.2 Step-By-Step 4 RT3... - Seite 5 3 seconds, then release it. Old TX The 3 final beeps signal that the new transmitter has been correctly memorized. If the memory is full (30 transmitters), 6 beeps will signal that the memory is not capable of memorizing any additional transmitters. RT3 5...
-
Seite 6: Maintenance And Disposal
WARNING: The batteries of the transmitter contain pollutants. do To replace these batteries, you must: not dispose of them together with other waste but use the meth- 1 Open the bottom by pulling it as shown in Figure 15. ods established by local regulations. 6 RT3... -
Seite 7: Technical Characteristics
7 Technical characteristics RT3 is produced by NICE S.p.a. (TV) I, MHOUSE S.r.l. is an affiliate of the Nice S.p.a group. Nice S.p.a., in order to improve its products, reserves the right to modify their technical characteristics at any time without prior notice. In any case, the manufacturer guarantees their functionality and fitness for the intended purposes. -
Seite 8: Descrizione Del Prodotto E Destinazione D'uso
2 Descrizione del prodotto e destinazione d’uso Il kit RT3, composto da un trasmettitore TX3 e da un ricevitore RC1, permette di comandare motori asincroni monofase alimenta- ti a tensione di rete con collegamenti tipo “COMUNE” “APRE”... -
Seite 9: Collegamenti Elettrici
Marrone e Nero. ricevitore RC1, eventualmente usare le apposite espansioni. ATTENZIONE: il morsetto 7 (Neutro) è collegato direttamente al morsetto 2 (Comune) del motore che quindi non risulta completamente isolato dalla linea elettrica di alimentazione. RT3 9... -
Seite 10: Memorizzazione Dei Trasmettitori
Esempio di memorizzazione in Modo II Tasto 1 Salita Tenda N°1 Tasto 2 Discesa Tenda N°1 Tasto 3 Passo-Passo Tapparella N°1 Tasto 4 Passo-Passo Tapparella N°2 10 RT3... - Seite 11 Premere il tasto del trasmettitore già memorizzato (vecchio TX) per almeno 3 secondi, poi rilasciare. Vecchio TX I 3 bip finali segnalano che il nuovo trasmettitore è stato memorizzato correttamente Se la memoria è piena (30 trasmettitori), 6 Bip indicheranno che la memoria non è in grado di memorizzare altri trasmettitori. RT3 11...
-
Seite 12: Manutenzione E Smaltimento
CR2016. Attenzione: Le pile del trasmettitore contengono sostanze inqui- Per sostituirle: nanti: non gettarle nei rifiuti comuni ma utilizzare i metodi previsti 1 Aprire il fondo tirandolo come in Figura 15 dai regolamenti locali. 12 RT3... -
Seite 13: Caratteristiche Tecniche
7 Caratteristiche Tecniche RT3 è prodotto da NICE S.p.a. (TV) I, MHOUSE S.r.l. è una società del gruppo NICE S.p.a. Allo scopo di migliorare i prodotti, NICE S.p.a. si riserva il diritto di modificare le caratteristiche tecniche in qualsiasi momento e senza preavviso, garantendo comunque funzionalità... -
Seite 14: Description Du Produit Et Application
à proximité de sources de chaleur intense et ne pas 2 Description du produit et application Le kit RT3, composé d’un émetteur TX3 et d’un récepteur , per- met de commander des moteurs asynchrones monophasés ali- mentés à... -
Seite 15: Connexions Électriques
à la commande, il faut inverser les connexions au connecté entre les bornes 1-2-3-4 comme l’indique la figure 13. La niveau des bornes 1 et 3 du récepteur RT3. borne N° 2 correspond à “Commun”; généralement le conducteur bleu du câble du moteur;... -
Seite 16: Mémorisation Des Émetteurs
émetteur peuvent être mémorisées pour deux commandes du même récepteur ou pour commander des récepteurs différents comme l’in- dique l’exemple suivant: Exemple de mémorisation en Mode II Touche 1 Montée Store N°1 Touche 2 Descente Store N°1 Touche 3 Pas-à-pas Volet roulant N°1 Touche 4 Pas-à-pas Volet roulant N°2 16 RT3... - Seite 17 Presser la touche de l’émetteur déjà mémorisé (ancien TX) pendant au moins 3 secondes, puis la relâcher. Ancien TX À la fin, 3 bips signalent que le nouvel émetteur a été mémorisé correctement. Si la mémoire est pleine (30 émetteurs), 6 bips indiqueront que la mémoire n’est pas en mesure d’accueillir d’autres émetteurs. RT3 17...
-
Seite 18: Maintenance Et Mise Au Rebut
Attention: Les piles contiennent des substances polluantes: ne pas Pour les remplacer: les jeter avec les ordures ménagères mais respecter les méthodes 1 Ouvrir le fond en le tirant comme dans la Figure 15. de mise au rebut prévues par les réglementations locales. 18 RT3... -
Seite 19: Caractéristiques Techniques
7 Caractéristiques techniques RT3 est produit par NICE S.p.a. (TV) I, MHOUSE S.r.l. est une société du groupe NICE S.p.a. Dans le but d’améliorer les produits, NICE S.p.a. se réserve le droit d’en modifier à tout moment et sans préavis les caractéristiques tech- niques, en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévus. -
Seite 20: Beschreibung Des Produktes Und Einsatz
Schadstoffen in Berührung kommen; das Produkt nicht in der Nähe starker Wärmequellen halten und keinen Flammen ausset- 2 Beschreibung des Produktes und Einsatz Mit dem Kit RT3, bestehend aus einem Sender TX3 und einem Empfänger RC1, können einphasige, mit Netzspannung Asyn- chronmotoren mit Anschlüssen des Typs “GEMEINSAM”, “ÖFF- NET”, “SCHLIEßT”... -
Seite 21: Elektrische Anschlüsse
Befehl übereinstimmt, müssen die Anschlüsse an 2-3-4 an der Netzspannung angeschlossen werden, wie in Abbil- den Klemmen 1 und 3 des Empfängers RT3 ausgetauscht werden. dung 13 gezeigt. Der an Klemme Nr. 2 angeschlossene Draht ist der “Gemeinsame Leiter”, gewöhnlich blau, der an Klemme Nr. 4 ACHTUNG: falls es der Motortyp nicht ausdrücklich ermöglicht,... -
Seite 22: Speicherung Der Sender
Befehle desselben Empfängers oder zum Steuern verschiedener Empfänger gespeichert werden können, wie im folgenden Bei- spiel angegeben: Beispiel: Speicherung im Modus II Taste 1 Anstieg Markise Nr. 1 Taste 2 Abstieg Markise Nr. 1 Taste 3 Schrittbetrieb Rollladen Nr. 1 Taste 4 Schrittbetrieb Rollladen Nr. 2 22 RT3... - Seite 23 Die Taste des bereits gespeicherten Senders (Alter TX) mindestens 3 Sekunden gedrückt halten, dann loslassen. Alter TX Am Ende werden 3 Bieptöne melden, dass der neue Sender korrekt gespeichert worden ist. Ist der Speicher voll (30 Sender), werden 6 Bieptöne melden, dass keine weiteren Sender gespeichert werden können. RT3 23...
-
Seite 24: Wartung Und Entsorgung
Der Sender enthält zwei Lithiumbatterien CR2016. ACHTUNG: Die Senderbatterien enthalten Schadstoffe: nicht in Um sie auszuwechseln: den Hausmüll geben, sondern nach den Verordnungen der ört- 1 Den Boden des Senders durch Ziehen entfernen (Abb. 15) lichen Vorschriften entsorgen. 24 RT3... -
Seite 25: Technische Merkmale
7 Technische Merkmale RT3 ist von NICE S.p.a. (TV) I hergestellt, MHOUSE S.r.l. ist eine Gesellschaft der NICE S.p.a. Gruppe. Für eine Verbesserung der Produkte behält sich NICE S.p.a. das Recht vor, die technischen Merkmale jederzeit und ohne vorherige Benachrichtigung zu ändern, wobei aber vorgesehene Funktionalitäten und Einsätze garantiert bleiben. -
