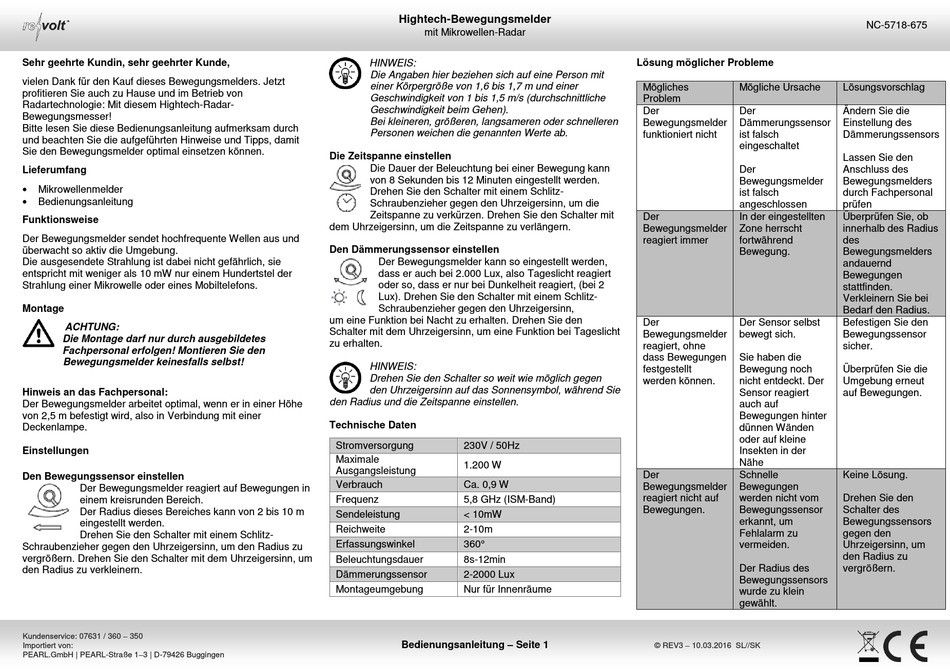

revolt NC-5718 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Bewegungsmelders. Jetzt
profitieren Sie auch zu Hause und im Betrieb von
Radartechnologie: Mit diesem Hightech-Radar-
Bewegungsmesser!
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie den Bewegungsmelder optimal einsetzen können.
Lieferumfang

Mikrowellenmelder

Bedienungsanleitung
Funktionsweise
Der Bewegungsmelder sendet hochfrequente Wellen aus und
überwacht so aktiv die Umgebung.
Die ausgesendete Strahlung ist dabei nicht gefährlich, sie
entspricht mit weniger als 10 mW nur einem Hundertstel der
Strahlung einer Mikrowelle oder eines Mobiltelefons.
Montage
ACHTUNG:
Die Montage darf nur durch ausgebildetes
Fachpersonal erfolgen! Montieren Sie den
Bewegungsmelder keinesfalls selbst!
Hinweis an das Fachpersonal:
Der Bewegungsmelder arbeitet optimal, wenn er in einer Höhe
von 2,5 m befestigt wird, also in Verbindung mit einer
Deckenlampe.
Einstellungen
Den Bewegungssensor einstellen
Der Bewegungsmelder reagiert auf Bewegungen in
einem kreisrunden Bereich.
Der Radius dieses Bereiches kann von 2 bis 10 m
eingestellt werden.
Drehen Sie den Schalter mit einem Schlitz-
Schraubenzieher gegen den Uhrzeigersinn, um den Radius zu
vergrößern. Drehen Sie den Schalter mit dem Uhrzeigersinn, um
den Radius zu verkleinern.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Hightech-Bewegungsmelder
mit Mikrowellen-Radar
HINWEIS:
Die Angaben hier beziehen sich auf eine Person mit
einer Körpergröße von 1,6 bis 1,7 m und einer
Geschwindigkeit von 1 bis 1,5 m/s (durchschnittliche
Geschwindigkeit beim Gehen).
Bei kleineren, größeren, langsameren oder schnelleren
Personen weichen die genannten Werte ab.
Die Zeitspanne einstellen
Die Dauer der Beleuchtung bei einer Bewegung kann
von 8 Sekunden bis 12 Minuten eingestellt werden.
Drehen Sie den Schalter mit einem Schlitz-
Schraubenzieher gegen den Uhrzeigersinn, um die
Zeitspanne zu verkürzen. Drehen Sie den Schalter mit
dem Uhrzeigersinn, um die Zeitspanne zu verlängern.
Den Dämmerungssensor einstellen
Der Bewegungsmelder kann so eingestellt werden,
dass er auch bei 2.000 Lux, also Tageslicht reagiert
oder so, dass er nur bei Dunkelheit reagiert, (bei 2
Lux). Drehen Sie den Schalter mit einem Schlitz-
Schraubenzieher gegen den Uhrzeigersinn,
um eine Funktion bei Nacht zu erhalten. Drehen Sie den
Schalter mit dem Uhrzeigersinn, um eine Funktion bei Tageslicht
zu erhalten.
HINWEIS:
Drehen Sie den Schalter so weit wie möglich gegen
den Uhrzeigersinn auf das Sonnensymbol, während Sie
den Radius und die Zeitspanne einstellen.
Technische Daten
Stromversorgung 230V / 50Hz
Maximale
1.200 W
Ausgangsleistung
Verbrauch Ca. 0,9 W
Frequenz 5,8 GHz (ISM-Band)
Sendeleistung < 10mW
Reichweite 2-10m
Erfassungswinkel 360°
Beleuchtungsdauer 8s-12min
Dämmerungssensor 2-2000 Lux
Montageumgebung Nur für Innenräume
Bedienungsanleitung – Seite 1
Lösung möglicher Probleme
Mögliches Mögliche Ursache
Problem
Der Der
Bewegungsmelder Dämmerungssensor
funktioniert nicht ist falsch
eingeschaltet
Der
Bewegungsmelder
ist falsch
angeschlossen
Der In der eingestellten
Bewegungsmelder Zone herrscht
reagiert immer fortwährend
Bewegung.
Der Der Sensor selbst
Bewegungsmelder bewegt sich.
reagiert, ohne
dass Bewegungen Sie haben die
festgestellt Bewegung noch
werden können. nicht entdeckt. Der
Sensor reagiert
auch auf
Bewegungen hinter
dünnen Wänden
oder auf kleine
Insekten in der
Nähe
Der Schnelle
Bewegungsmelder Bewegungen
reagiert nicht auf werden nicht vom
Bewegungen. Bewegungssensor
erkannt, um
Fehlalarm zu
vermeiden.
Der Radius des
Bewegungssensors
wurde zu klein
gewählt.
© REV3 – 10.03.2016 SL//SK
NC-5718-675
Lösungsvorschlag
Ändern Sie die
Einstellung des
Dämmerungssensors
Lassen Sie den
Anschluss des
Bewegungsmelders
durch Fachpersonal
prüfen
Überprüfen Sie, ob
innerhalb des Radius
des
Bewegungsmelders
andauernd
Bewegungen
stattfinden.
Verkleinern Sie bei
Bedarf den Radius.
Befestigen Sie den
Bewegungssensor
sicher.
Überprüfen Sie die
Umgebung erneut
auf Bewegungen.
Keine Lösung.
Drehen Sie den
Schalter des
Bewegungssensors
gegen den
Uhrzeigersinn, um
den Radius zu
vergrößern.
