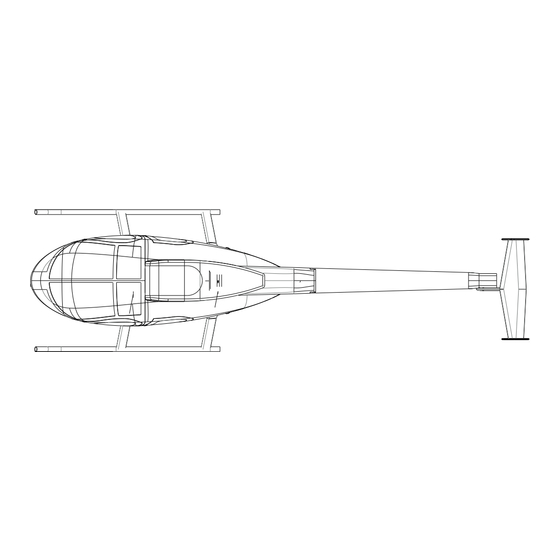

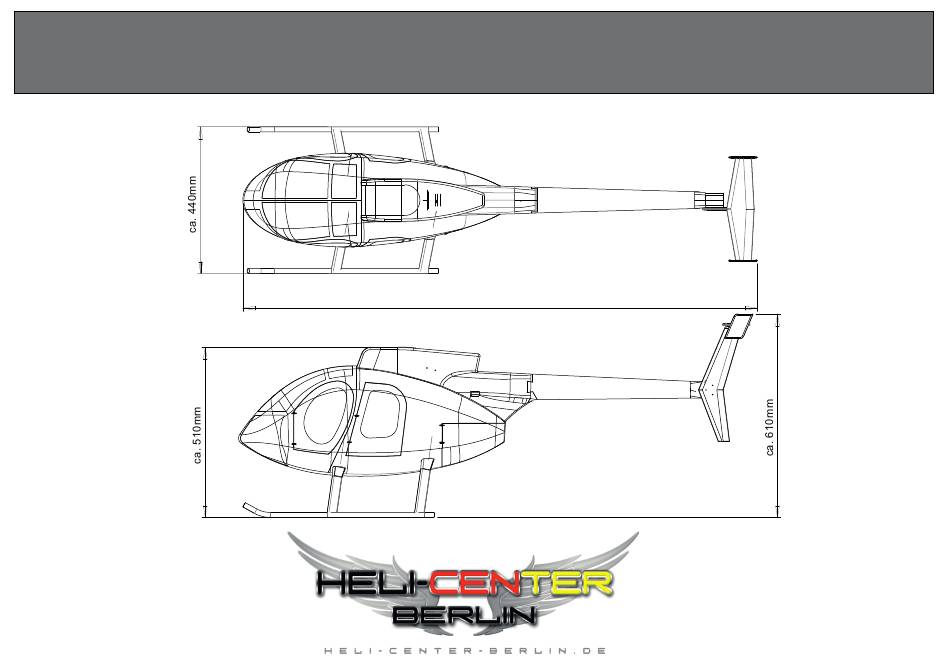

- Seite 1 Montageanleitung / Manual Hughes 500 > T REX 700 X / L ca. 1540mm...
- Seite 2 T Rex 700 X T Rex 700 X (Nr.5) (Nr.10) (Nr.1) (Nr.4) (Nr.16) (Nr.18) (Nr.9) (Nr.2) (Nr.17) (Nr.12) (Nr.11) (Nr.7) (Nr.13) (Nr.3) (Nr.6) Stück / Item (Nr.15) (Nr.19) (Nr.8) (Nr.14) (Nr.15) C Adapterpla e Mechanikbefes gung vorn / Carbon adapter plate (Nr.1) C Pla e Podest vorn / Carbon plate pla orm front (Nr.2) C Pla e Podest hinten / Carbon plate pla orm rear (Nr.3) Distanz vorn / Distance front (Nr.4)
- Seite 3 T Rex 700 L T Rex 700 L (Nr.5) (Nr.10) (Nr.1) (Nr.4) (Nr.16) (Nr.17) (Nr.9) (Nr.2) (Nr.11) (Nr.7) (Nr.12) (Nr.6) (Nr.13) (Nr.3) (Nr.15) (Nr.18) (Nr.8) Stück / Item (Nr.15) (Nr.14) C Adapterpla e Mechanikbefes gung vorn / Carbon adapter plate (Nr.1) C Pla e Podest vorn / Carbon plate pla orm front (Nr.2)
-
Seite 4: Mechanik Vorbereitung / Prepare Mechanic
Mechanik gemäß Bild vorbereiten. Seitenleitwerk und Stützstreben entfernen. Heckrotorgehäuse demontieren. Haube und Haubenbolzen entfernen. Prepare Mechanic like shown in the picture. Remove Tailfin´s, Tail Boom brace, Tailgear, Canopy and Canopy mounting´s. T Rex 700 X T Rex 700 L ©Heli-Center-Berlin Seite 3... - Seite 5 T Rex 700 X Hinten / Rear Vorn / Front Beschriftung zeigt nach vorn Label points to the front T Rex 700 X T Rex 700 X : Original Carbon-Platte unten entfällt ! Carbon-Adapterplatte mit 2x Schraube ISK 3x12 und 2x M3 Stop Mutter an vordere Distanz montieren, vordere und hintere Distanz mit den original Kufen Schrauben vom T Rex an Mechanik befestigen.
- Seite 6 Distanz/Carbon-Adapterplatte mit 2x Schraube ISK 3x8 und hintere Distanz mit den original Schrauben vom T Rex an Mechanik befestigen. T Rex 700 L : Press 2x M3 Nut from buttom side into the front distance. Mount Carbon-Adapterplate with 2x Socket Buttom Head Screw 3x12 at the front Distance, Mount front Distance/Carbon-Adapterplate with 2x Screw 3x8 and the rear Distance with the original Screw from the T Rex at the Mechanic.
-
Seite 7: Mechanik Montieren / Mount Mechanic
2. Mechanik montieren / Mount Mechanic Mechanik in den Rumpf schieben. Schaumstoffspant von hinten ca. 50mm in den Rumpf schieben und ggf. am Rumpf mit einen kleinen Tropfen Kleber (Epoxy) fixieren. Mechanik mit 4x Schraube ISK 3x8 und U-Scheibe 3,2x9 an Carbonplatten befestigen. Put the Mechanic into the Fuselage. - Seite 8 T Rex 700 X T Rex 700 L : Rumpf oben mit 2x Schraube ISK 3x40, 2x U-Scheibe 3,2x7, 4x Distanz 10mm und 2x Distanz 8mm befestigen. T Rex 700 L: Mount Fuselage upper with 2x Screw 3x40, 2x washer 3,2x7, 4x Distance 10mm and 2x Distance 8mm.
- Seite 9 Frontteil mit den unteren Stiften zuerst ansetzen und oben am Steg leicht nach unten drücken. Frontteil wird durch Magnete herangezogen. Um das Frontteil wieder abzunehmen zuerst oben und dann unten abziehen. Put the Canopy first with the lower bolts into the Fuselage, then push the Canopy slightly downwards as shown in the picture. The Canopy will be attracted by magnets.
