prediger.base p.064 Gebrauchsanweisung Seite 2

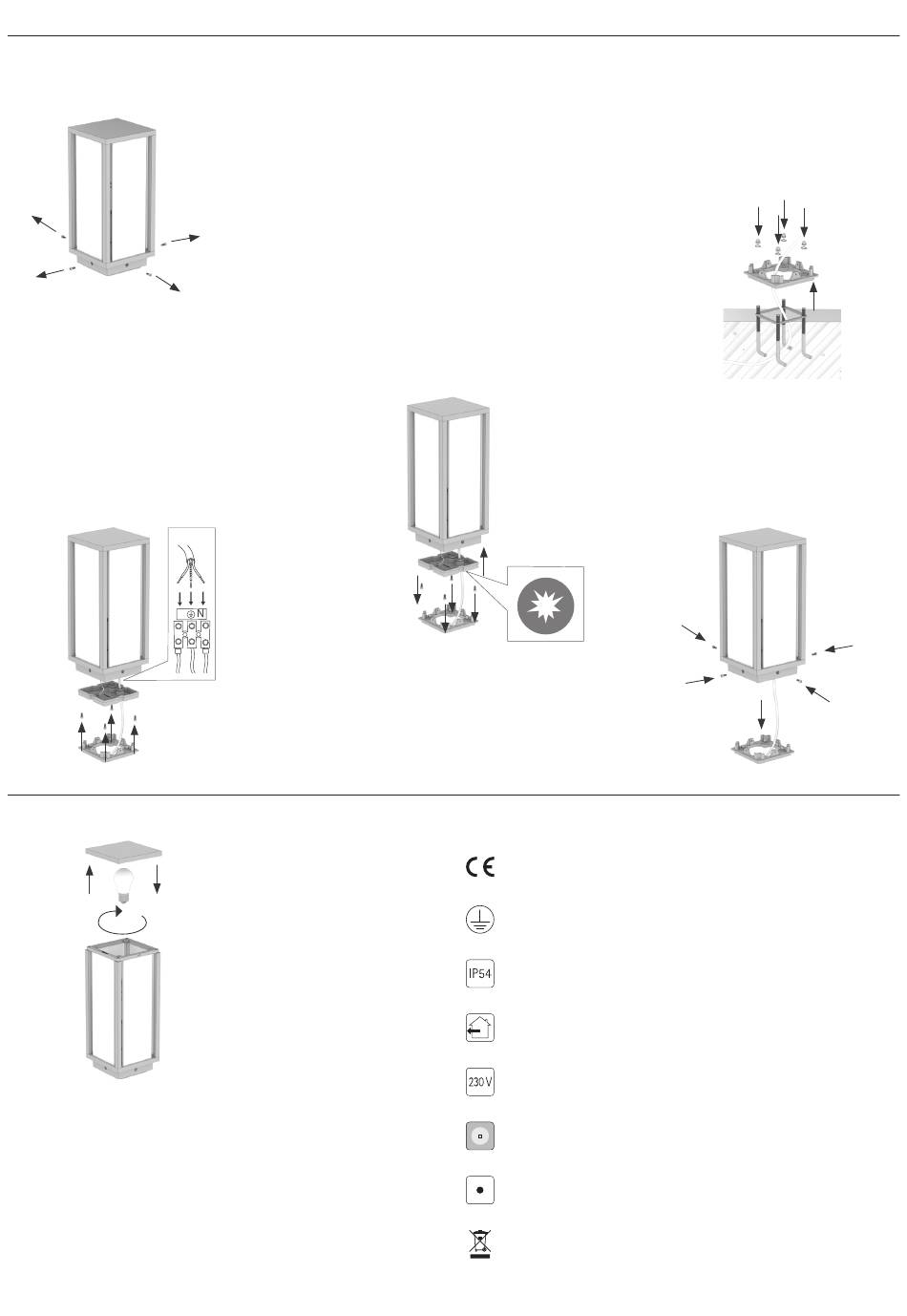

Montage
1. Lösen Sie die Schrauben an den
Seiten der Leuchte.
4.1 Schließen Sie das Stromkabel
an die Lüsterklemme in der
Dichtungsbox an.
4.2 Befestigen Sie die innere
Abdeckung mit den zuvor gelösten
Schrauben wieder an der Leuchte.
L
4.2
4.2
4.2
4.2
Leuchtmittelwechsel
3.
1.
2.
Wartung und Pflege
Die Leuchte sollte regelmäßig mit lösungsfreien Reinigungsmitteln
von Schmutz und Ablagerungen gesäubert werden.
Lagerung und Entsorgung
Das Produkt muss trocken, von Verschmutzungen und
mechanischen Belastungen geschützt, gelagert werden.
Diese Leuchte ist nicht im Hausmüll zu entsorgen, sondern über
die örtlichen Sammelstellen für Elektro-Altgeräte!
3.1 Lösen Sie die Schrauben der
inneren Abdeckung der Leuchte.
3.2 Öffnen Sie die Gummidichtung
der inneren Abdeckung soweit, bis
das Stromkabel hindurchpasst.
3.3 Führen Sie das Stromkabel durch
die zuvor erstellte Öffnung der
inneren Abdeckung.
4.1
3.3
3.2
3.1 3.1
3.1
3.1
Symbolverzeichnis
CE-Konformitätszeichen: Diese Leuchte erfüllt die Einhaltung der grund-
legenden Anforderungen, die in den EU-Richtlinien geregelt sind.
Schutzklasse I: Schutzerdung/Schutzleiter (im Falle eines Fehlerstroms
wird der Stromkreis durch eine Sicherung spannungsfrei geschaltet)
IP54: Schutz vor Staub und Spritzwasser
Diese Leuchte ist für den Innen- und den Außenbereich bestimmt.
Die Betriebsspannung dieser Leuchte beträgt 230 V.
Lichtcharakteristik dieser Leuchte: Diffus Allgemein
Diese Leuchte wird exklusive Leuchtmittel geliefert.
Diese Leuchte darf nicht im Hausmüll entsorgt werden. Eine korrekte
Entsorgung erfolgt über den Elektromüll.
2.1 Führen Sie das Stromkabel durch
die dafür vorgesehene Öffnung der
Montageplatte.
2.2 Befestigen Sie die Montageplatte
mit den mitgelieferten Haken,
Unterlegscheiben und Muttern am
Boden.
2.2
2.2
2.2
2.2
2.1
5.1 Fixieren Sie die Leuchte an der
Montageplatte.
5.2 Befestigen Sie die Leuchte mit
den zuvor gelösten Schrauben
wieder an der Montageplatte.
5.2
5.2
5.2
5.2
5.1
