Inhaltszusammenfassung für EV ZxA5 Series

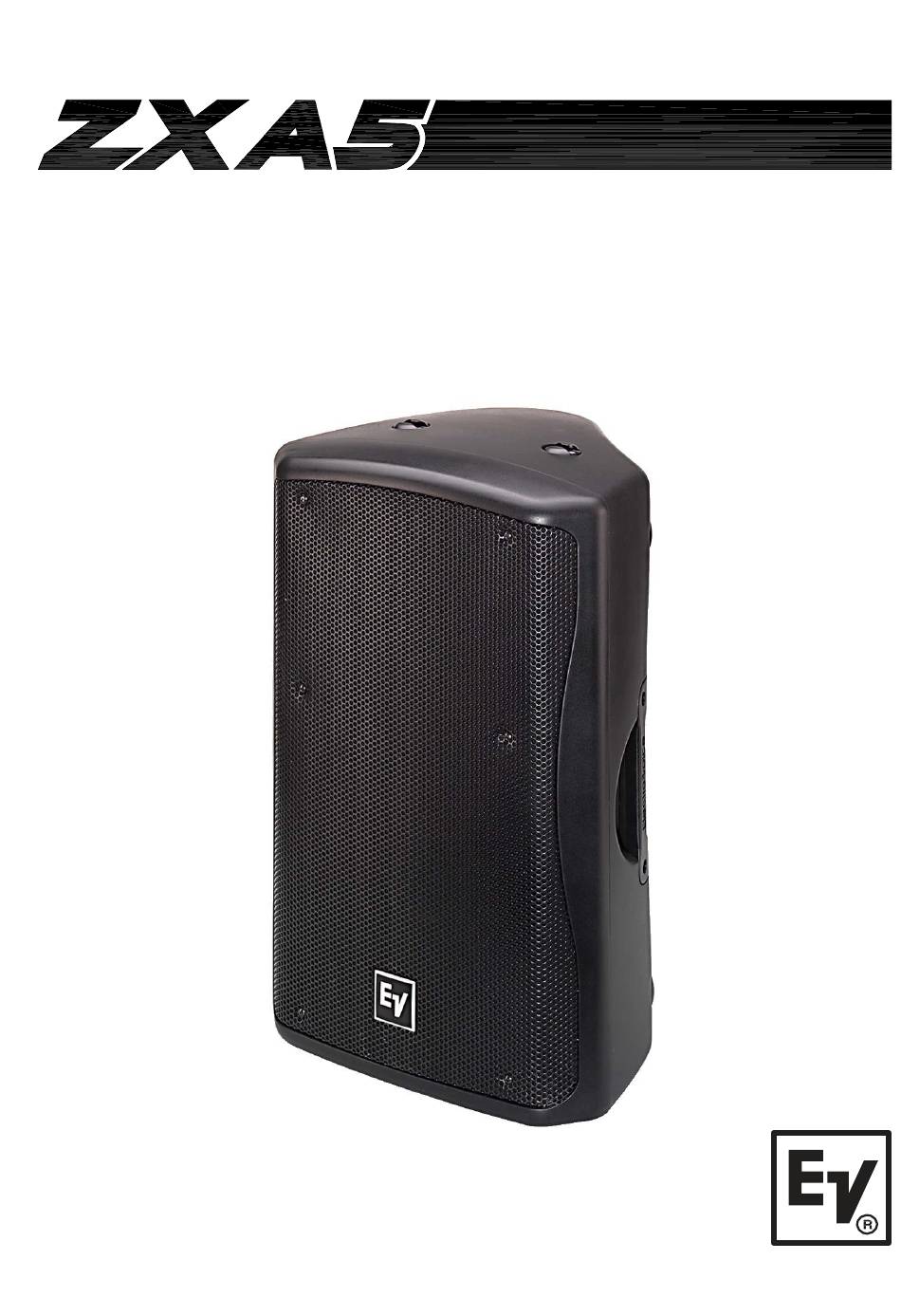

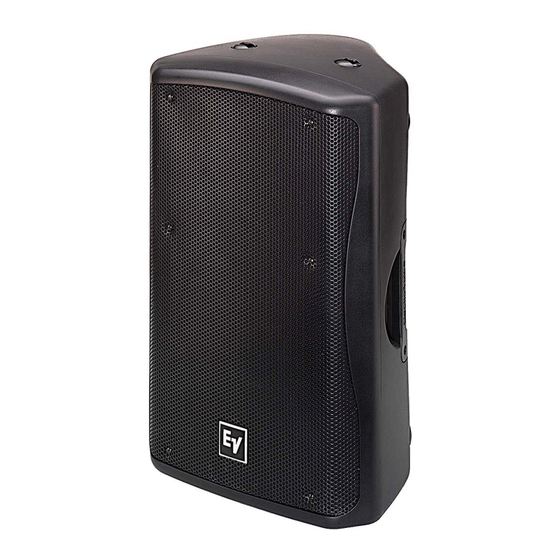

- Seite 1 ZxA5 Series Owner’s Manual ZxA5-60 ZxA5-90...
-
Seite 2: Important Safety Instructions
Important Safety Instructions The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. -
Seite 3: Inhaltsverzeichnis
ZxA5 series loudspeaker system. This system is the ® culmination of EV’s 75 years of experience in transducer design. Please take time to consult this manual so that you can understand all the features built into your EV system and fully utilize all its performance capabilities. ELECTRO-VOICE ZxA5 Owner’... -
Seite 4: Safety First
® If any sign of weakness or damage is detected, remedial action should be taken immediately. There are data sheets for each EV Suspension and Array Kit that should also be consulted prior to suspending speakers. · Electro-Voice does not recommend use of ZxA5 speakers outdoors without ®... -
Seite 5: Description
Description The Electro-Voice ZxA5 high powered loudspeakers are fully integrated audio systems with ® carefully matched electronics and transducers. These products make it easy to setup a high quality sound system quickly with a minimum amount of cables and external electronics. You won’t find a speaker system available on the market that offers the unbelievable sound, incredible flexibility and tremendous output capability of the ZxA5 anywhere near it’s size and weight. -
Seite 6: System Setup - Zxa5
System Setup - ZxA5 To get the ZxA5 into operation as quickly as possible, please observe the following steps and precautions: · Plug the 3-terminal PowerCon AC cable into a grounded line receptacle. Extension cords can be used to lengthen the AC cable as necessary but make sure that they are 3-conductor 14 gauge or greater, and that they are properly grounded to avoid electrical hazards and extraneous noise. - Seite 7 ZxA5 Amplifier (cont’) Crossover Mode Switch Selects between 40 Hz highpass filter for Fullrange use, and 100 Hz highpass filter for use with a subwoofer. It is not recommended that you use a ZxA5 in Fullrange mode with subwoofers. Level This control sets the output level of the ZxA5 in a range between -∞dB and +6dB.
-
Seite 8: Suspending Zxa5 Speaker Systems
M8 threaded points; two on the handle side, and three on the rear. These points can be used for suspending ZxA5s vertically, horizontally, individually, in clusters, or to attach to EV mounting brackets. Working load limits for the ZxA5 and fittings are shown in Figure 3. - Seite 9 Suspending ZxA5 Speaker Systems (cont’) ZxA5 M8 Suspension Points Metric (M8) inserts are equipped on the top and bottom of the enclosure, around the handle, and on the back of the enclosure for a total of 10 points. The inserts can be used to attach forged eyebolts or rigging brackets.
- Seite 10 Suspending ZxA5 Speaker Systems (cont’) Suspending the ZxA5 using optional Electro-Voice Single-Stud Rigging Kits The ZxA5 is shipped with three single-stud anchor plates for rigging with single-stud rigging. There are two more locations on the bottom to mount single-stud anchor plates for flying the ZxA5 upside-down or horizontally.
- Seite 11 Suspending ZxA5 Speaker Systems (cont’) Horizontal Suspension of the ZxA5 The ZxA5 is capable of being suspended horizontally from the side (handle) or downward from the rear with the use of M8 Eyebolts. Figure 7: Suspending the ZxA5 Downward from Rear Using Optional Forged Eyebolt Kit* Kit Used - EBK-3 Forged M8 Eyebolt Kit (x1) *Note - When suspending from the rear M8 suspension...
- Seite 12 Brackets Figures 11 and 12 show several applications using EV mounting and array brackets. Carefully follow the instructions in this manual & the user manual packaged with EV brackets, and always use safe rigging practices when suspending ZxA5. Spigot to Attach to Beam or...
- Seite 13 Suspending ZxA5 Speaker Systems (cont’) Kit Used - MB5 Wall/Ceiling Mounting Bracket Kit Used - MB5 Wall/Ceiling Mounting Bracket (Wall Configuration) (Ceiling Configuration) Kits Used - CB5 Array Bracket Kit (x1)* Kit Used - CB5 Array Bracket Kit (x2)* SSK-1 Single-Stud Rigging Kit (x1) NOTE: Do not exceed working load limit for...
-
Seite 14: Zxa5 Stage Monitor Positions
ZxA5 Stage Monitor Positions ZxA5 as a Monitor By design the ZxA5 is a perfect solution for stage monitors. As different stage sizes require different monitor angles, the ZxA5 offers two angles without any additional accessories. Step 1: Remove Monitor Foot Step 2: Rotate Monitor Feet 180°... -
Seite 15: Specifications
Technical Specifications Freq. Response (-3 dB): 58Hz – 18kHz Freq. Range (-10dB): 50Hz – 20kHz Max Calculated SPL: 133 dB Horizontal Coverage: 90° or 60° Vertical Coverage: 50° or 60° LF Amplifier Power: 1000W RMS HF Amplifier Power: 250W RMS LF Transducer: DVX3150, 15in (300mm) Driver ND2-16, 1in. -
Seite 16: Dimensions
Dimensions Top View Left View Front View Right View Rear View Bottom View Block Diagram POWER MAINS-L T10A @ 120V MAINS T6.3A @ 230V POWER SUPPLY 120V AC MAINS-E 230V AC TURN ON DELAY 50 Hz – 60 Hz MAINS-N MOUT-L THERMAL PROTECTION... -
Seite 17: Frequency Response, Beamwidth And Directivity
Frequency Response, Beamwidth and Directivity ZxA5-60, 60° x 60° Coverage ZxA5-90, 90° x 50° Coverage Frequency Response: Frequency Response: Full Range, Full Space Full Range, Full Space High Pass, Full Space High Pass, Full Space 1000 10000 20000 1000 10000 20000 Fre que ncy (Hz) Fre que ncy (Hz) -
Seite 18: Zxa5 Rigging Accessory Reference Table
ZxA5 Rigging Accessory Reference Table Model Description Part No. CB5-B Array Bracket Kit, Black Finish 301625-001 CB5-W Array Bracket Kit, White Finish 301625-002 MB5-B Wall/Ceiling Mounting Bracket Kit, Black Finish 301626-001 MB5-W Wall/Ceiling Mounting Bracket Kit, White Finish 301626-002 SSK-1 Single-Stud Rigging Kit (Set of 3) 301633-000 EBK-3... -
Seite 19: Painting Zxa5 Speaker Systems
Painting ZxA5 Speaker Systems Painting a ZxA5 Enclosure The ZxA5 Loudspeaker Enclosures are made of a high performance Polypropylene material. For best paint adhesion, we recommend a “Plastic Adhesion Promoter” be applied before any paint. Sherwin Williams Plastic Adhesion Promoter UP07226 is a good example (See Telex document number LIT000066-000 for further details.) Once Plastic Adhesion Promoter is applied follow the manufacturer’s painting directions as you would normally. - Seite 21 ZxA5 Series Bedienungsanleitung ZxA5-60 ZxA5-90...
-
Seite 22: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor dem Vorhandensein von nicht isolierten "gefährlichen Spannungen" warnen, die innerhalb des Gehäuses auftreten und hinreichend groß sein können, um zu einer Gefahr des elektrischen Schlages für Personen zu werden. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein von wichtigen Bedienungs- und Wartungs-Anweisungen in diesem Geräte-Handbuch... - Seite 23 ZxA5 Series Bedienungsanleitung Wir bedanken uns für den Kauf des Electro-Voice-Lautsprechersystems ZxA 5 Series. Dieses System stellt die Spitze einer kontinuierlichen Entwicklung über 75 Jahre Erfahrung von EV im Schallwandlerdesign dar. Nehmen Sie sich bitte die Zeit, dieses Handbuch durchzulesen, sodass Sie alle in Ihrem EV System enthaltenen Möglichkeiten verstehen und optimalen Nutzen aus all...
-
Seite 24: Safety First
Jahr überprüft wird. Wird irgendein Anzeichen von Schwächung oder Beschädigung festgestellt, sollten sofort Gegenmaßnahmen eingeleitet werden. Verfügbar sind Datenblätter für jede EV Aufhängung und alle Rüstsätze; diese sollten vor der Aufhängung von Lautsprechern zu Rate gezogen werden. -
Seite 25: Beschreibung
Beschreibung Die Hochleistungslautsprecher Electro-Voice ZxA5 stellen ein komplett integriertes Audiosystem mit sorgfältig aufeinander abgestimmter Elektronik und Wandlerkomponenten dar. Diese Produkte vereinfachen die schnelle Aufstellung eines hochqualitativen Soundsystems mit einem Minimum an Verbindungskabeln und externer Elektronik. Sie werden auf dem Markt kein anderes Lautsprechersystem finden, das diesen unglaublichen Sound und Flexibilität bei gleichzeitig hoher Ausgangsleistung mit vergleichbarer Größe und Gewicht wie die ZxA5 bietet. -
Seite 26: Systemaufstellung - Zxa5
Systemaufstellung - ZxA5 Um das Lautsprechersystem ZxA5 schnellstmöglich in Betrieb zu nehmen, gehen Sie nach folgenden Schritten und unter Einhaltung der genannten Vorsichtsmaßnahmen vor: Stecken Sie das dreiadrige PowerCon AC Kabel in eine geerdete Netzsteckdose. · Verlängerungsleitungen können verwendet werden, wenn eine längere Strecke bis zur nächsten Steckdose zu überbrücken ist. - Seite 27 ZxA5 Verstärkerteil Crossover Mode Schalter Damit lässt sich wählen zwischen 40 Hz Hochpassfilter für Fullrange-Betrieb bzw. 100 Hz Hochpassfilter für die Anwendung zusammen mit einem Subwoofer. Es wird nicht empfohlen, dass die ZxA5 zusammen mit Subwoofern im Fullrange- Betrieb verwendet wird. LEVEL-Regler Mit diesem Regler lässt sich der Ausgangspegel des ZxA5 in einem Bereich zwischen -∞...
-
Seite 28: Aufhängung Von Zxa5 Lautsprechersystemen
Handgriffseite und drei auf der Rückseite. Diese Punkte können zur Aufhängung der ZxA5 verwendet werden und zwar vertikal, horizontal, einzeln, in Gruppen oder zur Anbringung der EV-Befestigungsschienen. Die Belastungsgrenzen für die ZxA5 und die Befestigungen sind in der Abb. 3 dargestellt. - Seite 29 Aufhängung von ZxA5 Lautsprechersystemen M8-Aufhängungspunkte der ZxA5 Auf der Ober- und Unterseite der Gehäuse, rund um den Handgriff und auf der Rückseite des Gehäuses sind insgesamt zehn Punkte für metrische M8-Einsätze vorgesehen. Diese Einsätze können verwendet werden um geschmiedete Ringösen oder Rigging-Schienen anzubringen. 2 M8 Aufhängungspunkte (Klebeabdeckung 2 M8 Aufhängungspunkte...
- Seite 30 Aufhängung von ZxA5 Lautsprechersystemen Aufhängung der ZxA5 unter Verwendung des optional erhältlichen Electro-Voice Single- Stud-Rigging-Kits (Stehbolzen) Die ZxA5 wird mit drei Stehbolzen-Ankerplatten für die Anbringung von Single-Stud-Rigging-Hardware ausgeliefert. Es gibt zwei weitere Positionen auf der Unterseite, um Stehbolzen-Ankerplatten für das Fliegen der ZxA5 umgedreht bzw.
- Seite 31 Aufhängung von ZxA5 Lautsprechersystemen Horizontale Aufhängung der ZxA5 Die ZxA5 lässt sich horizontal von der Seite (Handgriff) oder nach unten gerichtet, von der Rückseite aus, mittels M8 Ringösen aufhängen. Abb. 7: Aufhängung der ZxA5 von der Rückseite aus, nach unten gerichtet, mittels des optional erhältlichen Ringösensatzes* Verwendeter Satz –...
- Seite 32 Zusammenfügung zu einem Array und Aufhängung der ZxA5 unter Verwendung des optionalen Electro-Voice Befestigungs- bzw. Array-Bügels. Die Abbildungen 11 und 12 zeigen einige Anwendungen, die mit den EV-Montage- und Array-Bügeln möglich sind. Gehen Sie sorgfältig nach den Anweisungen in diesem Handbuch vor und beachten Sie Aufhängungen für die ZxA5...
- Seite 33 Aufhängung von ZxA5 Lautsprechersystemen Verwendeter Satz – MB-5 Wand/Decken- Verwendeter Satz – MB-5 Wand/Decken- Befestigungsbügel (Wandbefestigung) Befestigungsbügel (Deckenbefestigung) Verwendeter Satz – CB5 Gruppenschienensatz (x1)* Verwendeter Satz – CB5 SSK-1 Single-Stud Rigging Kit (x1) Gruppenschienensatz (x2)* ANMERKUNG: Überschreiten Sie nicht die zulässigen Arbeitslastgrenzen für einzelne Aufhängungspunkte...
-
Seite 34: Zxa5 Bühnen-Monitor-Positionen
ZxA5 Bühnen-Monitor-Positionen ZxA5 als Monitor Aufgrund ihres Designs ist die ZxA5 auch eine perfekte Lösung für Bühnen-Monitore. Da auf unterschiedlichen Bühnen oft auch verschiedene Monitorwinkel vonnöten sind, bietet die ZxA5 zwei Aufstellmöglichkeiten mit unterschiedlichen Winkeln ohne zusätzliches Zubehör. Schritt 2: Drehen Sie die Monitor-Füße Schritt 3: Schrauben Sie die Monitor-Füße Schritt 1: Entfernen Sie die Monitor-Fußschrauben... -
Seite 35: Technische Daten
Technische Daten Freq. Response (-3 dB): 58Hz – 18kHz Freq. Range (-10dB): 50Hz – 20kHz Max Calculated SPL: 133 dB Horizontal Coverage: 90° or 60° Vertical Coverage: 50° or 60° LF Amplifier Power: 1000W RMS HF Amplifier Power: 250W RMS LF Transducer: DVX3150, 15in (300mm) Driver ND2-16, 1in. -
Seite 36: Abmessungen
Abmessungen Top View Left View Front View Right View Rear View Bottom View Blockschaltbild POWER MAINS-L T10A @ 120V MAINS T6.3A @ 230V POWER SUPPLY 110V - 130V MAINS-E 220V - 240V TURN ON DELAY 50 Hz - 60 Hz MAINS-N MOUT-L THERMAL... -
Seite 37: Frequenzgang Und Abstrahlcharakteristik
Frequenzgang und Abstrahlcharakteristik ZxA5-60, 60° x 60° Coverage ZxA5-90, 90° x 50° Coverage Frequency Response: Frequency Response: Full Range, Full Space Full Range, Full Space High Pass, Full Space High Pass, Full Space 1000 10000 20000 1000 10000 20000 Fre que ncy (Hz) Fre que ncy (Hz) Beamwidth: Beamwidth:... -
Seite 38: Zxa5 Rigging Zubehör Referenztabelle
ZxA5 Rigging-Zubehör-Referenztabelle ZxA5 Rigging-Zubehör – Referenztabelle Bezeichnung Beschreibung Teile-Nr. CB5-B Gruppenschienensatz, schwarz 301625-001 CB5-W Gruppenschienensatz, weiß 301625-002 MB5-B Wand/Decken Montagesatz, schwarz 301626-001 MB5-W Wand/Decken Montagesatz, weiß 301626-002 SSK-1 Single-Stud Rigging Kit (Satz 3fach) 301633-000 EBK-3 Verstärkter M8 Ringösensatz (Satz 3fach) 301634-000 RK-Z Single-Stud Anker-Plattensatz (Satz 3fach) -
Seite 39: Lackieren Des Zxa5 Lautsprecher- Systems
Lackieren des ZxA5 Lautsprecher- Systems Lackieren des ZxA5-Gehäuses Das Lautsprecher-Gehäuse der ZxA5 ist aus einem High-Performance Polypropylen-Material gefertigt. Damit die Farbe gut hält, wird ein sogenannter „Plastik-Adhäsions-Promoter“ empfohlen, der vor dem Lackieren aufgebracht wird. Ein gutes Beispiel hierfür ist der Sherwin-Williams Plastik-Adhäsions- Promoter UP07226 (siehe Telex-Dokument Nr. - Seite 40 BOSCH Communications Systems Telex Communications Inc., 12000 Portland Ave. South, Burnsville, MN 55337, Phone: +1 952-884-4051, FAX: +1 952-884-0043 Germany EVI AUDIO GmbH, Hirschberger Ring 45, D 94315, Straubing, Germany Phone: +49 9421-706 0, FAX: +49 9421-706 265 France: EVI AUDIO France, Parc de Courcerin, Allée Lech Walesa, 77185 Lognes, France, Tél: +33 1 64800090, FAX: +33 1 6006 5103 Subject to change without prior notice.
