LIGHT-TOOL RF-5Z Bedienungsanleitung Seite 2

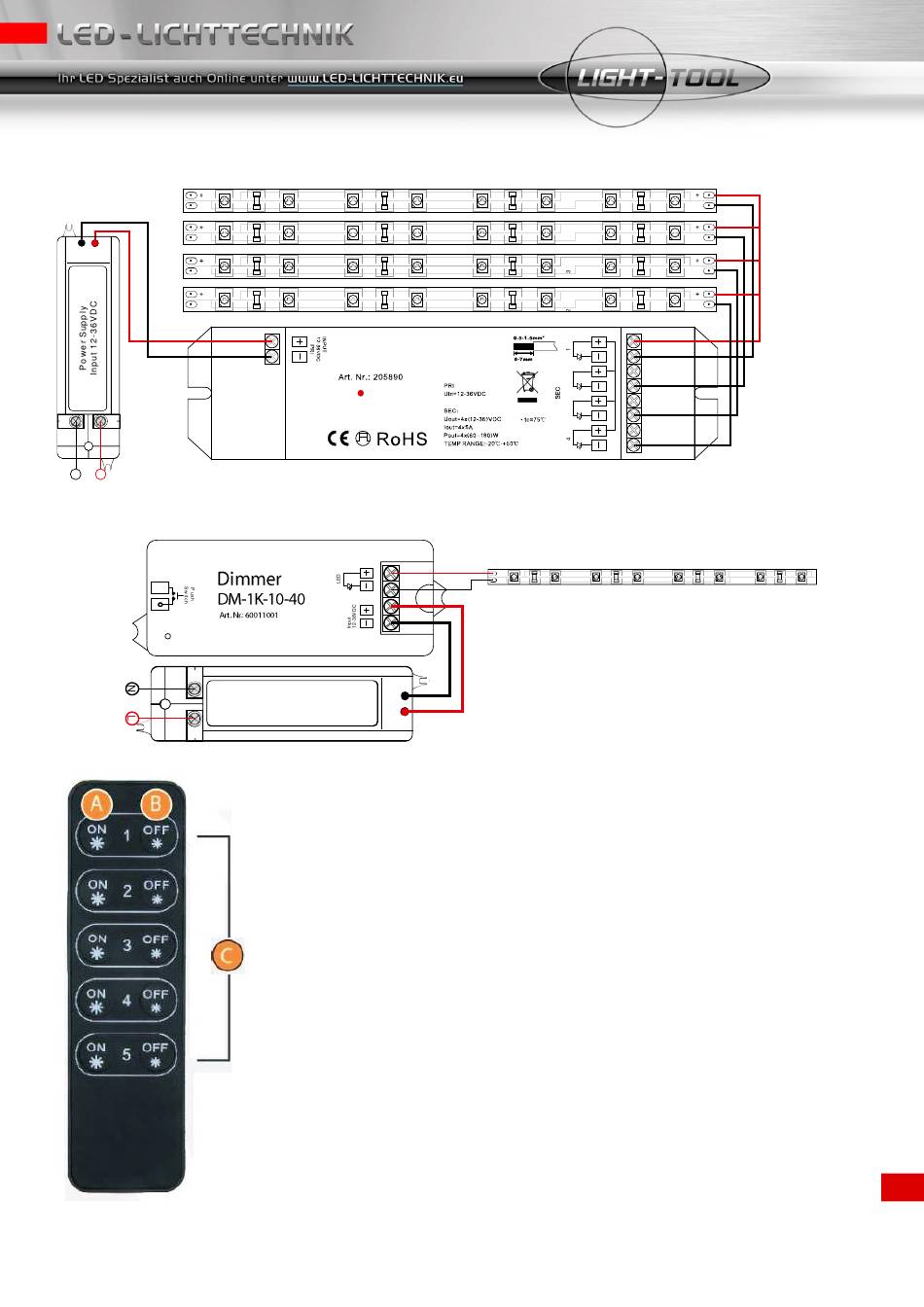

Anschlussplan mit 4-Kanal Dimmer D-RF-12-36 :
W
W
W
W
N L
110-240V
Anschlussplan mit 1-Kanal Mini-Dimmer DM-1K-10-40:
GND
Learning Key
110V-230VAC
Funktion:
LIGHT-TOOL
Inh. Jörg Puttnins
* Die Angaben in diesem Dokument entsprechen dem Stand bei Drucklegung, sind unverbindlich und sollen ausschließlich Informationszwecken dienen. Wir behalten uns vor, jederzeit Änderungen an unseren Produkten vorzunehmen.
D-RF-12-36
Learning Key
Power Supply
12-36VDC
A: kurz drücken= AN
gedrückt halten zum hochdimmen
B: kurz drücken= AUS
gedrückt halten zum runterdimmen
C: 5 Zonen separat ansteuerbar
Schopenhauerstr.12
14612 Falkensee
lin=20 .5A
Es können bis zu 5 Dimmer mit einer
Fernbedienung gemeinsam (synchron) oder
separat (asynchron) gesteuert werden.
Vor Inbetriebnahme entfernen Sie die
Kunststofffolie der Batterie auf der Rückseite
der Fernbedienung.
Tel: +49(0) 3322-12898-00
Fax: +49(0) 3322-12898-10
