OSZILLATIONSHUBWERK HOS-V

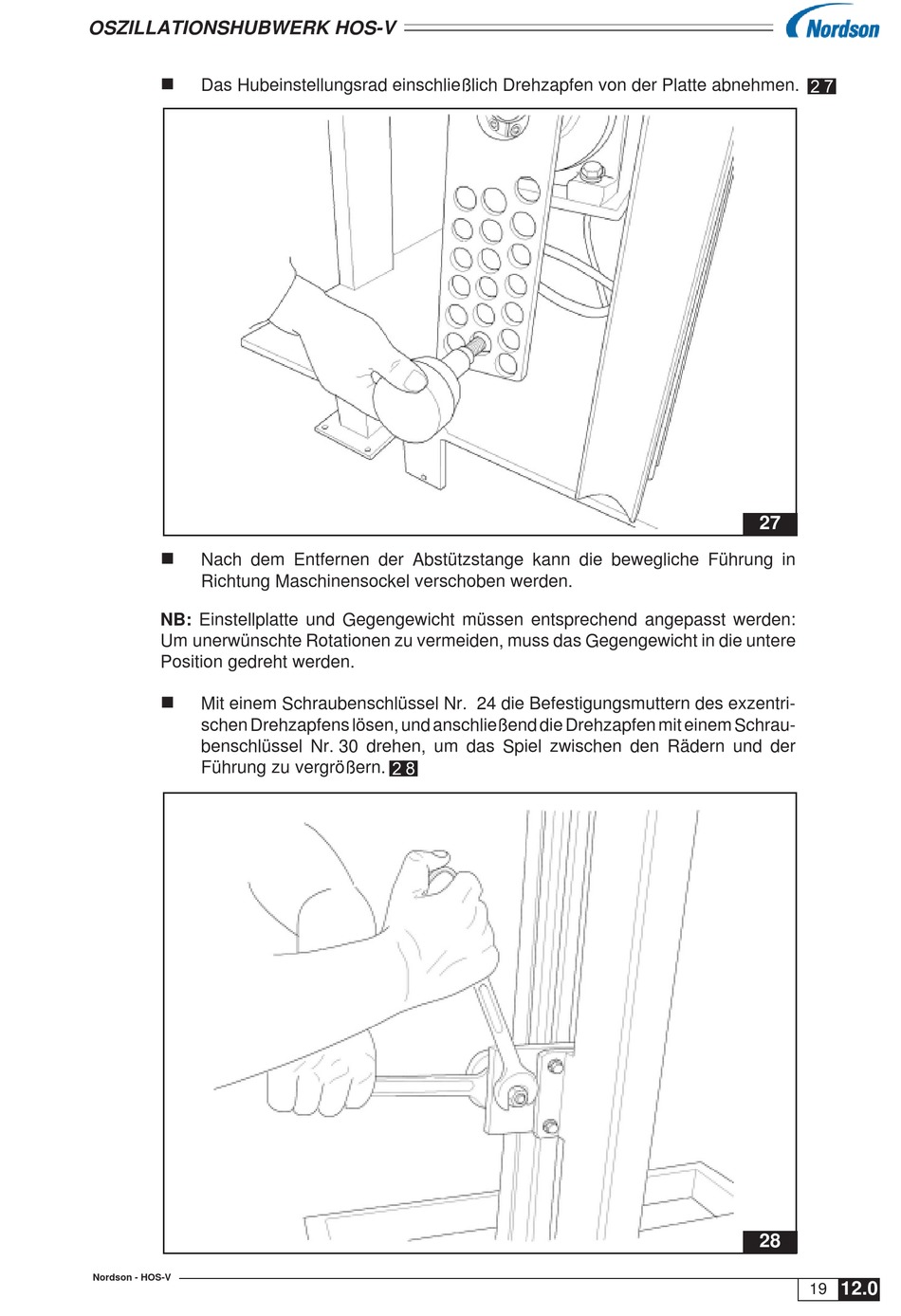

Das Hubeinstellungsrad einschließlich Drehzapfen von der Platte abnehmen.
Nach dem Entfernen der Abstützstange kann die bewegliche Führung in
Richtung Maschinensockel verschoben werden.
NB: Einstellplatte und Gegengewicht müssen entsprechend angepasst werden:
Um unerwünschte Rotationen zu vermeiden, muss das Gegengewicht in die untere
Position gedreht werden.
Mit einem Schraubenschlüssel Nr. 24 die Befestigungsmuttern des exzentri-
schen Drehzapfens lösen, und anschließend die Drehzapfen mit einem Schrau-
benschlüssel Nr. 30 drehen, um das Spiel zwischen den Rädern und der
Führung zu vergrößern.
