3B SCIENTIFIC

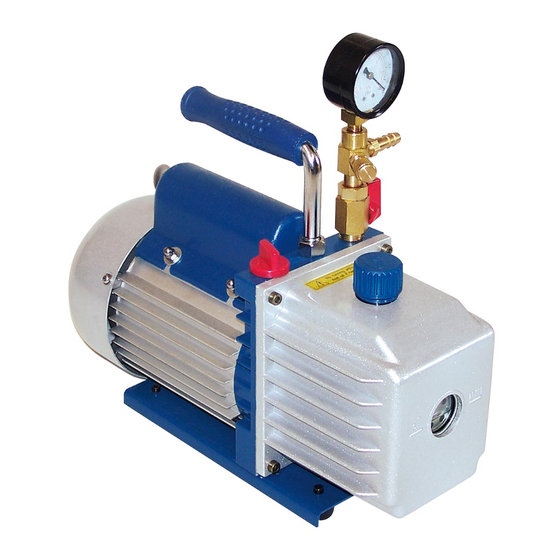

Drehschieber-Vakuumpumpe, zweistufig 1003317
Bedienungsanleitung
11/12 ALF
1. Sicherheitshinweise
Die Drehschieber-Vakuumpumpe 1003317 ent-
spricht den folgenden europäischen Richtlinien
und Normen:
89/336/EEC Elektromagnetische Verträglichkeit
73/23/EEC Niederspannungsrichtlinie
EMC: EN55014-1 (2000) + A2 (2002),
EN55014-2 (1997) + A1 (2001)
LVD: EN60034-1 (1998) + A11 (2002)
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb der Pumpe gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn die
Pumpe unsachgemäß bedient oder unachtsam
behandelt wird.
Die Pumpe darf nur zu ihrem bestimmungsge-
mäßen Zweck eingesetzt werden. Jede ander-
weitige Verwendung ist verboten.
Der Hersteller kann für Schäden nicht haftbar
®
PHYSICS
1

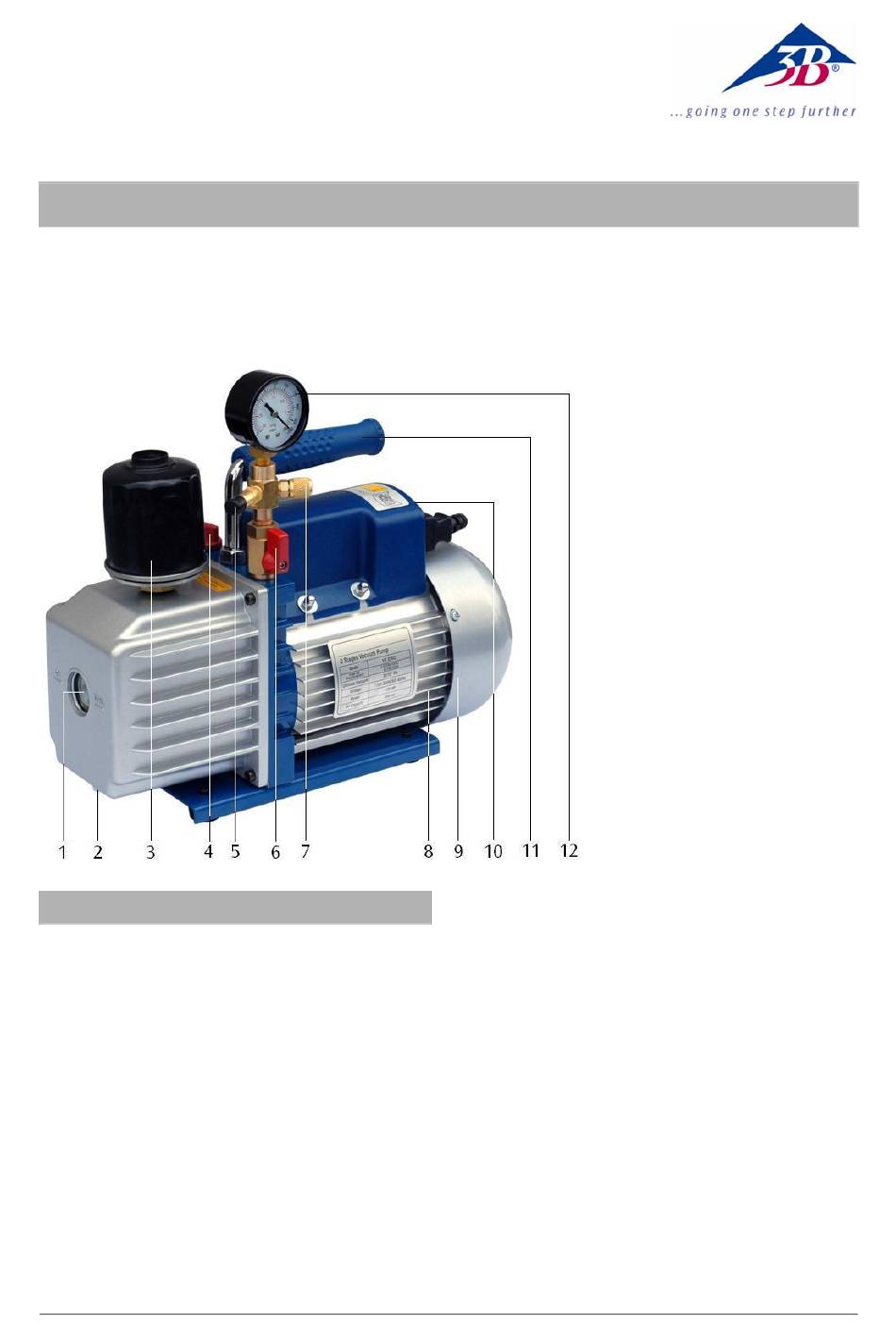

1 Ölstandschauglas
2 Ölablassschraube
3 Abgasfilter
4 Öleinfülldeckel
5 Ansaugstutzen
6 Absperrhahn
7 Belüftungsventil
8 Motor
9 Lüfterdeckel
10 Ein-/Ausschalter und Span-
11 Tragegriff
12 Manometer
gemacht werden, die aus nicht bestimmungs-
gemäßer Verwendung entstehen.
Es dürfen keinerlei Veränderungen an der Pum-
pe vorgenommen werden.
Bei eventuellen Eingriffen an der Pumpe lehnt
der Hersteller jegliche Verantwortung für die
einwandfreie Funktion und den sicheren Betrieb
ab.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist die Pumpe unverzüglich außer
Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
In Schulen und Ausbildungseinrichtungen ist der
Betrieb des Gerätes durch geschultes Personal
verantwortlich zu überwachen.
•
Vor Erstinbetriebnahme der Pumpe die Be-
dienungsanleitung sorgfältig lesen.
nungswahlschalter
