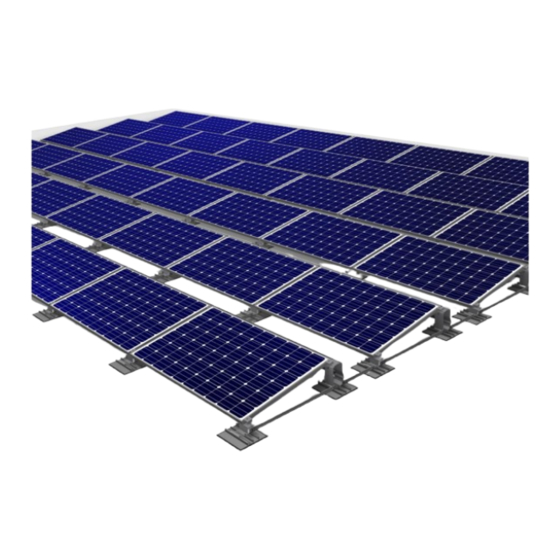

Schweizer MSP-FR-S Montageanleitung
Pv-montagesystem flachdach für die süd-ausrichtung
Vorschau ausblenden
Andere Handbücher für MSP-FR-S:
- Montageanleitung (13 Seiten) ,
- Montageanleitung (13 Seiten)
Werbung
Quicklinks
Sonnenenergie-Systeme
Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S
Sonnenenergie-Systeme von Schweizer:
Montageanleitung
PV-Montagesystem Flachdach MSP-FR-S
für die Süd-Ausrichtung
Legende zur Montageanleitung
Zusätzliche Informationen beachten
proMSP
!
Achtung: Detail beachten
Zeigt eine korrekte Ausführung
Zeigt eine fehlerhafte Ausführung
© Ernst Schweizer AG
Ernst Schweizer AG, Metallbau
Bahnhofplatz 11
8908 Hedingen, Schweiz
Telefon +41 44 763 61 11
Telefax +41 44 763 61 19
www.schweizer-metallbau.ch
Hörbares Klicken
Bewegungsrichtung des Teils bei korrek-
ter Montage
Werkzeug / erforderliches Drehmoment
Teilekennzeichnung
PV-Montagesystem Flachdach MSP-FR-S
Technische Änderungen vorbehalten
Montageanleitung
25.11.2016/HL
Seite 1/12
Werbung
Verwandte Anleitungen für Schweizer MSP-FR-S
Inhaltszusammenfassung für Schweizer MSP-FR-S
- Seite 1 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S Sonnenenergie-Systeme von Schweizer: Montageanleitung PV-Montagesystem Flachdach MSP-FR-S für die Süd-Ausrichtung Legende zur Montageanleitung Zusätzliche Informationen beachten Hörbares Klicken proMSP Bewegungsrichtung des Teils bei korrek- Achtung: Detail beachten ter Montage Zeigt eine korrekte Ausführung Werkzeug / erforderliches Drehmoment ...
- Seite 2 Die Definition für die bestimmungsgemässe Verwendung schliesst die Beachtung der Informationen in dieser Montageanleitung ein. Die Ernst Schweizer AG kann nicht haftbar gemacht werden für Schäden oder Verluste, die aufgrund einer Nichtbeachtung dieser Montageanleitung, insbesondere der Sicherheitshinweise, oder durch eine missbräuchliche Verwendung des Produkts entstehen.
- Seite 3 Schweizer-Bauteile verwendet werden dürfen, wenn Teile ersetzt werden müssen. Anderen- falls werden keinerlei Garantieansprüche anerkannt. nur Schweizer MSP-FR-S oder andere angegebene Bauteile von Schweizer für die Montage verwendet werden. die Dachhaut in keiner Weise beschädigt wird, indem Teile des Montagesystems herabfallen, auf dieser gezogen werden oder diese durchdringen.
- Seite 4 Zwischen Modulunterkante und Kies sollte ein Luftspalt von mindestens 20 mm freigelassen werden. für Module, die den Einsatz von Klemmen an den kurzen Kanten in den Ecken zulassen (Schweizer kann auf Wunsch eine Liste zulässiger Module zur Verfügung stellen). Schweizer ist nicht verantwortlich für die Sicherstellung der Fortsetzung der Gültigkeit der Garantie, die vom Modulhersteller gewährt wird.
- Seite 5 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S Schweizer wird jedoch den Kunden so weit wie möglich und zweckmässig dabei unterstützen, alle erfor- derlichen Klemmgenehmigungen von den Modulherstellern zu erhalten. für Dächer, die der zusätzlichen Belastung durch das PV-System (gemäss Bewertung durch den Kunden und innerhalb seiner Verantwortung) ausreichend standhalten.
- Seite 6 Kante nicht überstehen. Die hohen Abstützungen (MSP-FR-S-SH, ) und die niedrigen Abstützungen (MSP-FR-S-SL, ) sind mit je einer Schraube (MSP-FR-S M6x16, ) mit einem Drehmoment von 10 Nm mit dem Basisprofil (MSP-FR-EW-BP, ) zu verschrauben. Abb. 8A und 8B: Einsetzen der Schrauben in die Verbindungsschienen Hinweis: Dieser Schritt ist als Vormontage vorgesehen und kann vorgängig auf dem Dach ausgeführt...
- Seite 7 Der Windabweiser (MSP-FR-S-WD, ) ist an den Schraubkanälen der hohen Abstützungen (MSP-FR-S- SH, ) mit vier Schrauben (MSP-FR-S M6x16, ) mit einem Drehmoment von maximal 5 Nm zu befes- tigen. Hinweis: Vor Verschraubung der Verbindungsschienen und Windabweiser mit den Abstützungen ist auf die korrekte Skaleneinstellung gemäss Software-Bericht zu achten.
- Seite 8 Erdungsschraube mit jedem montierten PV-Modul in Kontakt ist. Unterhalb der jeweiligen Stelle, wo ein PV-Modul montiert werden soll, muss eine Erdungsschraube (MSP- FR-GS, ) am jeweiligen Rand der niedrigen Abstützung (MSP-FR-S-SL, ) in das Loch unterhalb der Modulauflagefläche eingeschraubt werden.
- Seite 9 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S MSP-FR-S-SH MSP-FR-S-SL MSP-FR-EW-BP ... MSP-FR-EW-C MSP-FR-EW-PSF MSP-PR-EC MSP-PR-MC MSP-FR-S M6x16 MSP-FR-GS 6x60 (10) (11) (12) MSP-FR-CH8 MSP-FR-S-WD MSP-FR-S-BS (13) proMSP Ernst Schweizer AG, Metallbau Montageanleitung Bahnhofplatz 11 PV-Montagesystem Flachdach MSP-FR-S 8908 Hedingen, Schweiz Telefon +41 44 763 61 11 Technische Änderungen vorbehalten...
- Seite 10 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S Ernst Schweizer AG, Metallbau Montageanleitung Bahnhofplatz 11 PV-Montagesystem Flachdach MSP-FR-S 8908 Hedingen, Schweiz Telefon +41 44 763 61 11 Technische Änderungen vorbehalten Telefax +41 44 763 61 19 25.11.2016/HL © Ernst Schweizer AG Seite 10/12...
- Seite 11 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S Keep Safety Gap! T30 / 5 Nm Ernst Schweizer AG, Metallbau Montageanleitung Bahnhofplatz 11 PV-Montagesystem Flachdach MSP-FR-S 8908 Hedingen, Schweiz Telefon +41 44 763 61 11 Technische Änderungen vorbehalten Telefax +41 44 763 61 19 25.11.2016/HL...
- Seite 12 Sonnenenergie-Systeme Montageanleitung – PV-Montagesystem Flachdach MSP-FR-S Keep Safety Gap! Max. 50 kg! Keep Safety Gap! Max. 2x50 kg! 90° Ernst Schweizer AG, Metallbau Montageanleitung Bahnhofplatz 11 PV-Montagesystem Flachdach MSP-FR-S 8908 Hedingen, Schweiz Telefon +41 44 763 61 11 Technische Änderungen vorbehalten Telefax +41 44 763 61 19 25.11.2016/HL...
