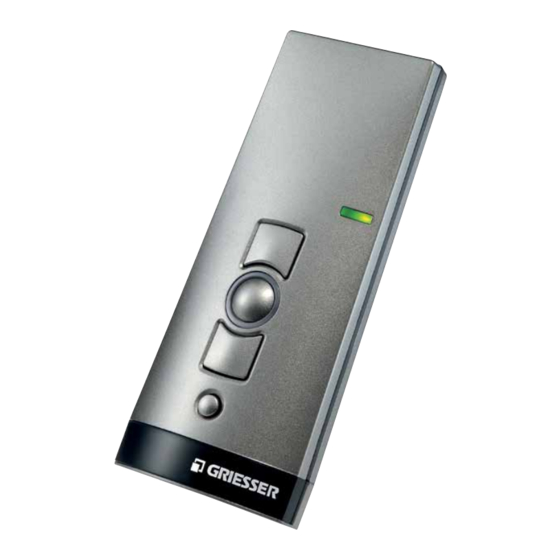

Griesser Progreso 1M Original Bedienungsanleitung

Griesser Progreso 1M Original Bedienungsanleitung

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Griesser Progreso 1M

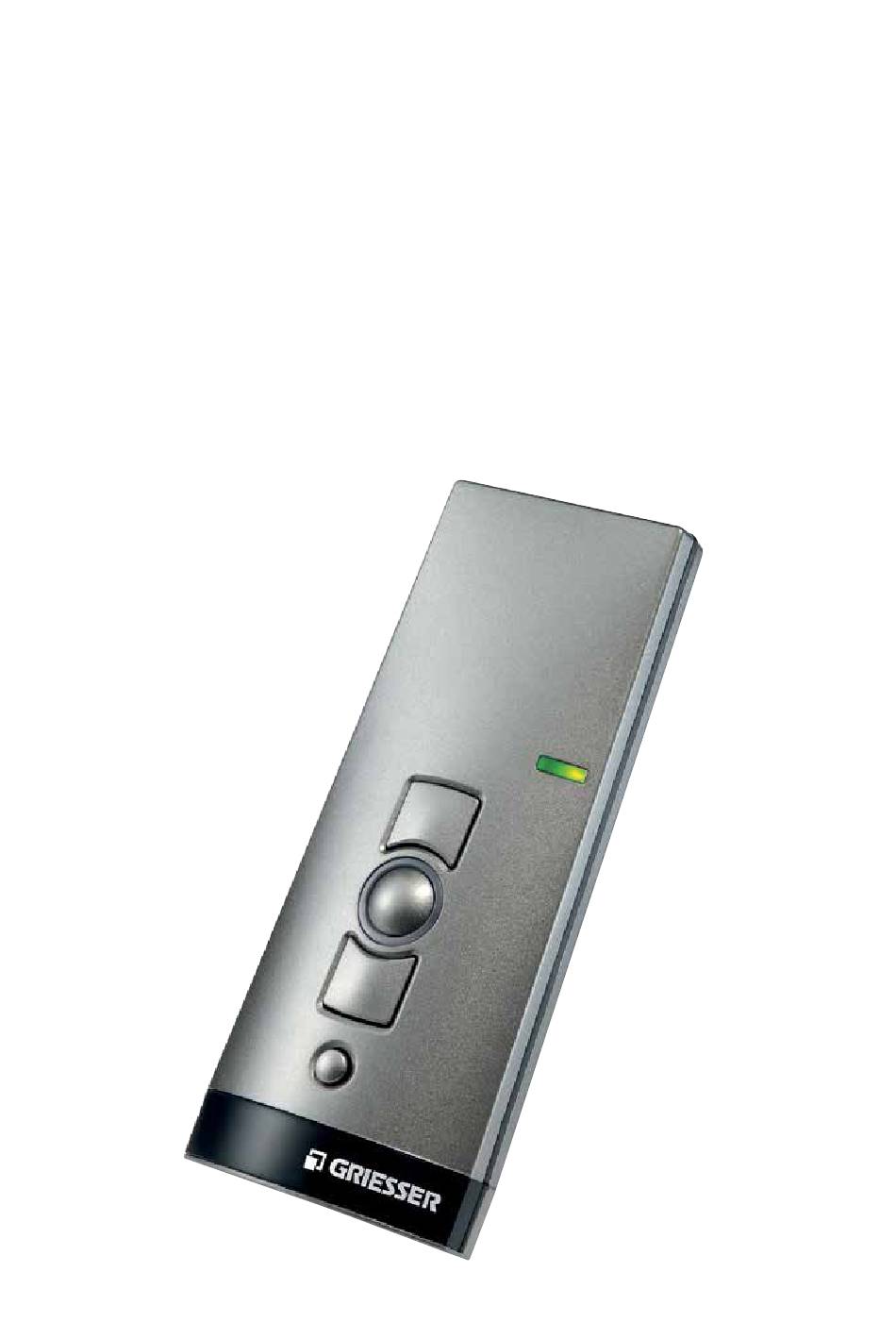

  • Seite 2 Progreso 1M Nr. 179085 0682 Original Bedienungsanleitung 181222501_DE_1212...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ......3 Sicherheitshinweise Funkbetrieb ....4 Bestimmungsgemäße Verwendung .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Das Beachten der Anleitung ist die Voraussetzung für den sicheren und störungsfreien Betrieb und das Erreichen der Produkteigenschaften. • Der Betreiber/Benutzer muss die Anleitung vollständig gelesen und verstanden haben. • Der Betreiber muss sicherstellen, dass die Anleitung dem Benutzer in einer lesbaren Form zur Verfügung steht. •...
  • Seite 5: Sicherheitshinweise Funkbetrieb

    Frequenzbereich betrieben werden). • Die Reichweite vom Funksignal ist durch den Gesetzgeber und die baulichen Bedingungen begrenzt. Bestimmungsgemäße Verwendung Der Progreso 1M ist ein Einkanal-Sender. Der Handsender darf nur zur Steuerung von Rollladen-, Jalousie- und Sonnenschutzanlagen benutzt werden, die mit Griesser-Funkempfängern ausgestattet...
  • Seite 6: Haftungsausschluss

    Einsätze, Veränderungen am Gerät, unsachgemäßes Handeln, Nichtbeachten der Anleitung entstehen, übernimmt die Griesser AG keinerlei Haftung. Die Sachmängelhaftung ist in solchen Fällen ausgeschlossen. Lieferumfang Progreso 1M (Batterien im Gerät enthalten), Wandhalterung, 2 Dübel, 2 Schrauben. Technische Daten Gerätebezeichnung Progreso 1M...
  • Seite 7: Montage Wandhalterung

    Montage Wandhalterung Montage Wandhalterung • Den Wandhalter so befestigen, dass die Bohrlöcher keine elektrischen Leitungen treffen! • Vor der Montage an der gewünschten Montageposition die einwandfreie Funktion von Sender und Empfänger prüfen. • Die Halterung mit den beigelegten Dübeln und Schrauben an der Wand befestigen.
  • Seite 8: Geräteerklärung

    Geräteerklärung Geräteerklärung Gerätevorderseite 1 Betriebsmodus-Anzeige 2 AUF-Taste 3 STOPP-Taste 4 Statusanzeige 5 AB-Taste 6 Auswahltaste Geräterückseite 7 Lerntaste P Nur für Experten: 8 DIP-Schalter 1 9 DIP-Schalter 2...
  • Seite 9: Funktionserklärung

    Funktionserklärung Funktionserklärung Bidirektionales Funksystem Bidirektionales Funksystem bedeutet die Übertragung von Funksignalen an Funkempfänger und die Rückmeldungsmöglichkeit der Funkempfänger an den Sender. Das Funksignal kann direkt an den Zielempfänger geschickt werden. Ist das nicht möglich, wird das Funksignal solange über andere bidirektionale Teilnehmer weitergegeben, bis das Signal den Zielempfänger erreicht.
  • Seite 10 Funktionserklärung Statusanzeige Bedeutung Orange blinkt Kanal (Sender) in keinem Empfänger eingelernt Orange schnell blinkt Kanal (Sender) in Lernmodus. Bedienung schon eingelernter Empfänger nicht möglich. Im Gruppenlernmodus alle 3 Sekunden (auch ohne Tastendruck) Orange dann grün Empfänger hat das Signal erhalten Orange dann rot blinkt Einer der Empfänger hat das Signal nicht erhalten Rot dann grün...
  • Seite 11: Sender Einlernen

    Funktionserklärung Auswahltaste Durch kurzes Drücken der Auswahltaste wird der aktuelle Modus (Automatik/Manuell) der eingelernten Empfänger und vom Handsenderkanal abgefragt. Durch langes Drücken (ca. 1 Sekunde) der Auswahltaste wird der Automatikmodus ausgeschaltet. Die Betriebsmodus- Anzeige leuchtet rot. → Die Empfänger führen jetzt nur manuelle Fahrbefehle aus und reagieren nicht auf automatische Fahrbefehle.
  • Seite 12: Weitere Sender Einlernen

    Funktionserklärung 3. Sofort (max. 1 Sekunde) nach Beginn einer Auffahrt die AUF- Taste drücken. Die Statusanzeige leuchtet kurz auf. Der Behang stoppt kurz, fährt weiter, stoppt und fährt dann in Ab-Richtung. 4. Sofort (max. 1 Sekunde) nach Beginn einer Abfahrt die AB-Taste drücken.
  • Seite 13: Synchronlernmodus

    Funktionserklärung Wenn weitere Sender auf einen Empfänger eingelernt werden sollen: 1. An einem bereits auf den Empfänger eingelernten Sender gleichzeitig (für 3 Sekunden) die AUF-, AB- und die Lerntaste P drücken (Geräterückseite). Die Statusanzeige leuchtet kurz auf. Der Empfänger ist nun in Lernbereitschaft. 2.
  • Seite 14: Lernmodus Im Sender Stoppen

    Funktionserklärung 2. Auf dem einzulernenden Sender die Lerntaste P drücken, bis die Statusanzeige kurz aufl euchtet. Die Empfänger sind nun im Lernmodus (Auf-/Abfahrten). 3. Sofort (max. 1 Sekunde) nach Beginn einer Auffahrt die AUF-Taste drücken. Die Statusanzeige leuchtet kurz auf. Die Behänge stoppen kurz, fahren weiter, stoppen und fahren dann in Ab-Richtung.
  • Seite 15 Funktionserklärung Obere Endlage anfahren (Jalousie) Die AUF-Taste so lange drücken, bis die Statusanzeige kurz aufl euchtet. Der Behang fährt in die obere Endlage. Die AUF-Taste nur kurz drücken (Tippbetrieb), der Behang fährt kurz an und stoppt wieder. Zwischenpositionen der Behänge Rollladen Markise Jalousie...
  • Seite 16 Funktionserklärung 1. Den Behang mit der AUF-Taste soweit in AUF-Richtung fahren, bis sich die Lüftungsschlitze öffnen, bzw. die Lamellenwendung erreicht ist. Während der Fahrt die AUF-Taste gedrückt halten. 2. Die STOPP-Taste zusätzlich drücken. Der Behang stoppt. Die Statusanzeige leuchtet kurz auf. Die Lüftungsposition/Wendeposition ist programmiert.
  • Seite 17: Batteriewechsel

    Batteriewechsel Lüftungs-/Wendeposition im Empfänger löschen 1. Die STOPP-Taste und zusätzlich die AUF-Taste drücken. 2. Diese Tastenkombination ca. 3 Sekunden gedrückt halten. Die Statusanzeige leuchtet kurz auf. Senderkanal im Empfänger löschen 1. Die STOPP-Taste und zusätzlich die Lerntaste P drücken (Geräterückseite). 2.
  • Seite 18: Reinigung

    Reinigung Reinigung Das Gerät mit einem feuchten Tuch reinigen. Kein Reinigungsmittel verwenden. Dieses kann den Kunststoff angreifen. Entsorgung Das Gerät nach dem letzten Gebrauch nach den geltenden Vorschriften entsorgen. Fehlersuche Störung Ursache Beseitigung Antrieb läuft nicht, 1. Batterien sind leer 1.
  • Seite 19: Eg-Konformitätserklärung

    EG-Konformitätserklärung EG-Konformitätserklärung Griesser Funkhandsender Adresse Griesser AG Tänikonerstrasse 3 CH-8355 Aadorf Tel +41 58 822 42 42 Fax +41 58 822 43 43 www.griessergroup.com...
