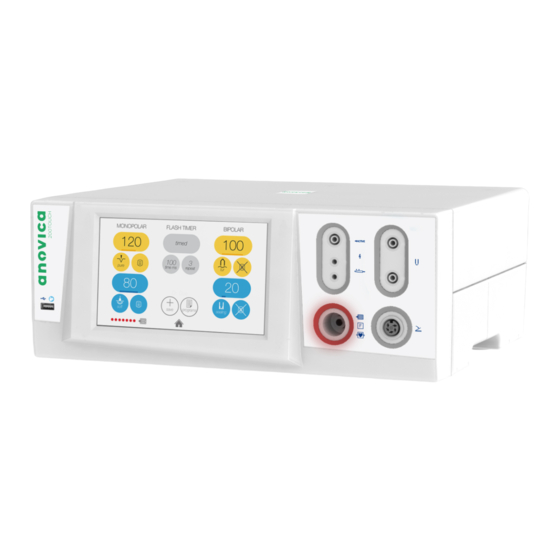

anovica Touch200 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für anovica Touch200
- Seite 1 Touch200 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtiger Hinweis EINFÜHRUNG Gebrauch/Anwendung Beschreibung SICHERHEIT Warnung Allgemein Installation INSTALLATION Verbindungen und Steuerungen Technische Daten Beschreibung INBETRIEBNAHME Startbildschirm Arbeitsoberfläche Programmwahl Start-/Stop-Automatik WARTUNG Allgemein Gehäusereinigung Reinigung und Sterilisation des Zubehörs... -
Seite 4: Wichtiger Hinweis
Alle Sicherheitsanweisungen und Warnungen müssen eingehalten werden. Stellen Sie sicher, dass diese Anleitung bei der Übergabe des Geräts an das Bedienungspersonal mitgeliefert wird. Wenn Sie technische Hilfe benötigen, wenden Sie sich bitte an Ihren Händler: anovica GmbH Frauenholzstr. 3 D - 90419 Nürnberg Tel: +49 (0)911 715 852 48 / Fax: +49 (0)911 715 469 06 Email: info@anovica.de... -
Seite 5: Einführung
EINFÜHRUNG Gebrauch / Anwendung Der Gebrauch des chirurgischen Hochfrequenz-Geräts anovica Touch200 ist nur für eingewiesenes veterinärmedizinisches Fachpersonal zulässig. Beschreibung anovica Touch200 ist ein elektrochirurgisches Hochfrequenzgerät für den monopolaren und bipolaren Gebrauch. Im monopolaren Gebrauch bietet das Gerät die Modi Schnitt (CUT/PURE), koagulierten Schnitt (BLEND) und speziellen Schnitt (ENHANCED), sowie die Koagulation in verschiedenen Ausführungen... -
Seite 6: Allgemein
Allgemein Die folgenden Vorsichtsmaßnahmen haben den Zweck zufällige Verbrennungen zu vermeiden: • Die Neutralelektrode muss auf zuverlässige Weise mit dem ganzen Körper, vorzugsweise an Hüfte oder Schulter verbunden sein. Das Anbringen der Neutralelektrode auf vorspringenden Knochenteilen oder vernarbter Haut ist zu vermeiden. •... -
Seite 7: Installation
Reklamationen für eventuelle Beschädigungen während des Transports werden nur dann akzeptiert, wenn diese dem Transporteuer unmittelbar mitgeteilt worden sind mittels einer schriftlichen Beschreibung der Beschädigung an die anovica GmbH. Das Gerät muss bei der eventuellen Rücknahme durch die anovica GmbH in der Originalverpackung oder einer gleichwertigen, sicheren Verpackung zurückgesandt werden. -
Seite 8: Technische Daten
Technische Daten FREQUENZ 600 kHz PURE (CUT) 200W - 300Ω BLEND 150W - 300Ω ENHANCED 150W - 300Ω FORCED COAG 150W - 200Ω SOFT COAG 100W - 200Ω FULGURATION 100W - 1000Ω BIPOLAR PURE (CUT) 120W - 50Ω BIPOLAR TUR (BLEND) 200W - 50Ω BIPOLAR COAG 120W - 50Ω... -
Seite 9: Beschreibung
Beim Anschalten des Geräts erfolgt automatisch ein Test für das korrekte Funktionieren der Einheit inklusive des verbundenen Zubehörs. Falls dabei eine Anomalie entdeckt wird, erscheint eine verschlüsselte alphanumerische Meldung. Bitte setzen sich dann mit dem Service der anovica GmbH in Verbindung. Am Ende der Kontrolle stellt das Gerät wieder die zuletzt gebrauchte... -
Seite 10: Startbildschirm
Startbildschirm Nach dem internen Sicherheitscheck erscheint der Startbildschirm: PROGRAMS Alle werkseitig gespeicherten und individuellen Funktionseinstellungen können hier abgerufen werden. SURGERY Zugang zum Hauptbildschirm für den chirurgischen Einsatz. SETTINGS Folgende Grundeinstellungen sind zugänglich: SPRACHE Englisch (Stand 10.2018) LUMINOSITY Helligkeit (0-10) VOLUME Lautstärke SURGERY Einstellung der Messsensiblität der START/STOP-Automatik in... -
Seite 11: Programmwahl
Die Auswahl aller Funktionen erfolgt über Berühren des entsprechenden Funktionsfelds, die Auswahl der gewünschten Leistung und der Bestätigung über Drück des . Durch Drücken der Überschriften MONOPOLAR oder BIPOLAR lassen sich die Seiten vorrübergehend deaktivieren. Das Feld, sowie die zugehörigen Anschlussbuchsen verdunkeln sich. Der FLASH TIMER ermöglicht die Wahl zwischen einem Dauerstrom (continous) und getaktetem Strom (timed). -
Seite 12: Start/Stop-Automatik
Start-/Stopp-Automatik Die bipolare Koagulation und bipolare Sealing-Technik bietet eine Start-/Stop-Automatik. Bei Berühren des Programmfeldes besteht die Auswahl zwischen KEINE AUTOMATIK Solange Sie den Fußschalter betätigen, fließt Strom. START-AUTOMATIK Stromfluss startet bei Betätigen des Fußschalters und gleichzeitigem Gewebekontakt. STOP-AUTOMATIK Stromfluss startet bei Betätigen des Fußschalters (auch ohne Gewebekontakt). -
Seite 13: Wartung
Bedienung. Das Gehäuse darf nicht geöffnet werden. Bei nicht autorisierten Manipulationen am Gerät verfällt jeder Garantieanspruch. Im Falle einer Reparatur muss das ganze Gerät mit einer Störungsbeschreibung an die anovica GmbH gesendet werden. Für die Ausführung von funktionellen oder sicherheitstechnischen Kontrollen ist das technisch spezialisierte Personal zuständig. - Seite 16 GmbH Frauenholzstr. 3 D - 90419 Nürnberg ׀ Tel: +49 911 715 852 48 Fax: +49 911 715 469 06 ׀ Email: info@anovica.de www.anovica.de Zubehör zu diesem Produkt finden Sie unter www.anovica.de...
