Stilum Tigna Montageanleitung Seite 2

Montageanleitung Wippe „tigna" Robinie
Artikel - Nr. 51 2518 601
430
430
300
300
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground
Legende

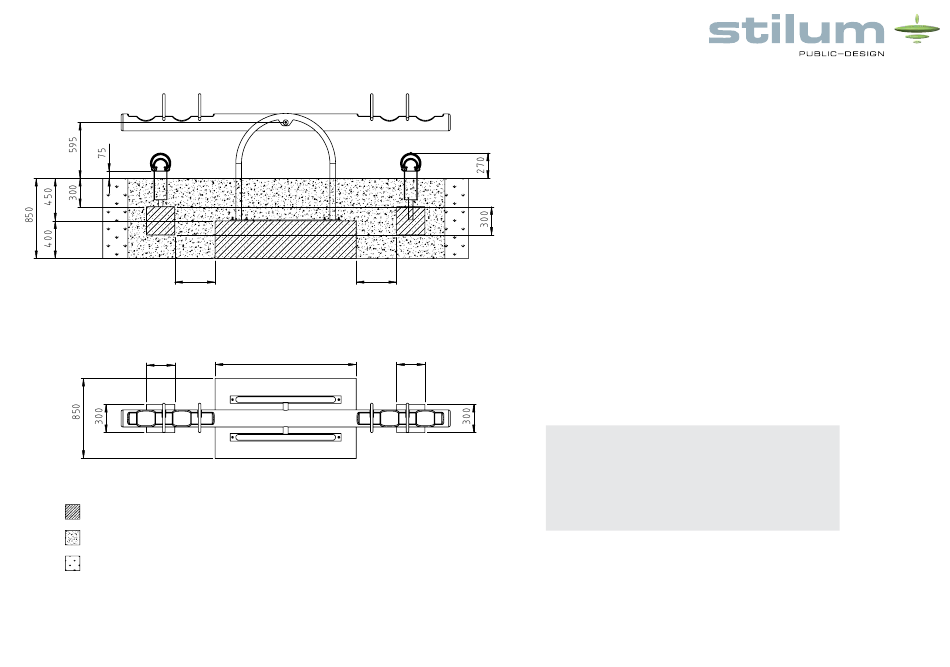

Skizze 2: Seitenansicht mit Vermaßung „tigna" Robinie
Beton
Concrete
Füllmaterial
Filling
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
430
430
1500 300
1500 300
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Skizze 3: 5500 x 2500 mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.5.2 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 3 Fundamente nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Wippe wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundamente gem. der angegebenen Maße (LxBxH 1500 x 850 x
400mm) und 2x LxBxH 300 x 300 x 300mm mit mittig eingebrachter, hori-
zontaler Bewehrung erstellen. Die Rohre der Wippendämpfer werden in die
Fundamente 300 x 300 x 300mm eingegossen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Zuschnitt Werkstoff Gewicht
Benennung
Betongüte C 20/25
Oberflächen nach Name Datum
Zul. Abweichung
Fundament
DIN ISO 1302 DIN 2768 - mH Gez. Schramm 03.03.17
Reihe 2
Gepr.
Projekt
tigna
Zeichnungsnummer
0411-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
A Dämpfer Fundament weiter 22.06.18 SI 56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev Änderung Datum Name Deutschland ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
Maßstab 1:25
Blatt
1
A3
Werkstoff
Name Datum
Zul. Abweichung
DIN 2768 - mH Gez. Schramm 03.03.17
Gepr.
Gewicht Maßstab 1:25
Benennung
Fundament
Projekt
tigna Stand: 15.01.2019 · S. 2
