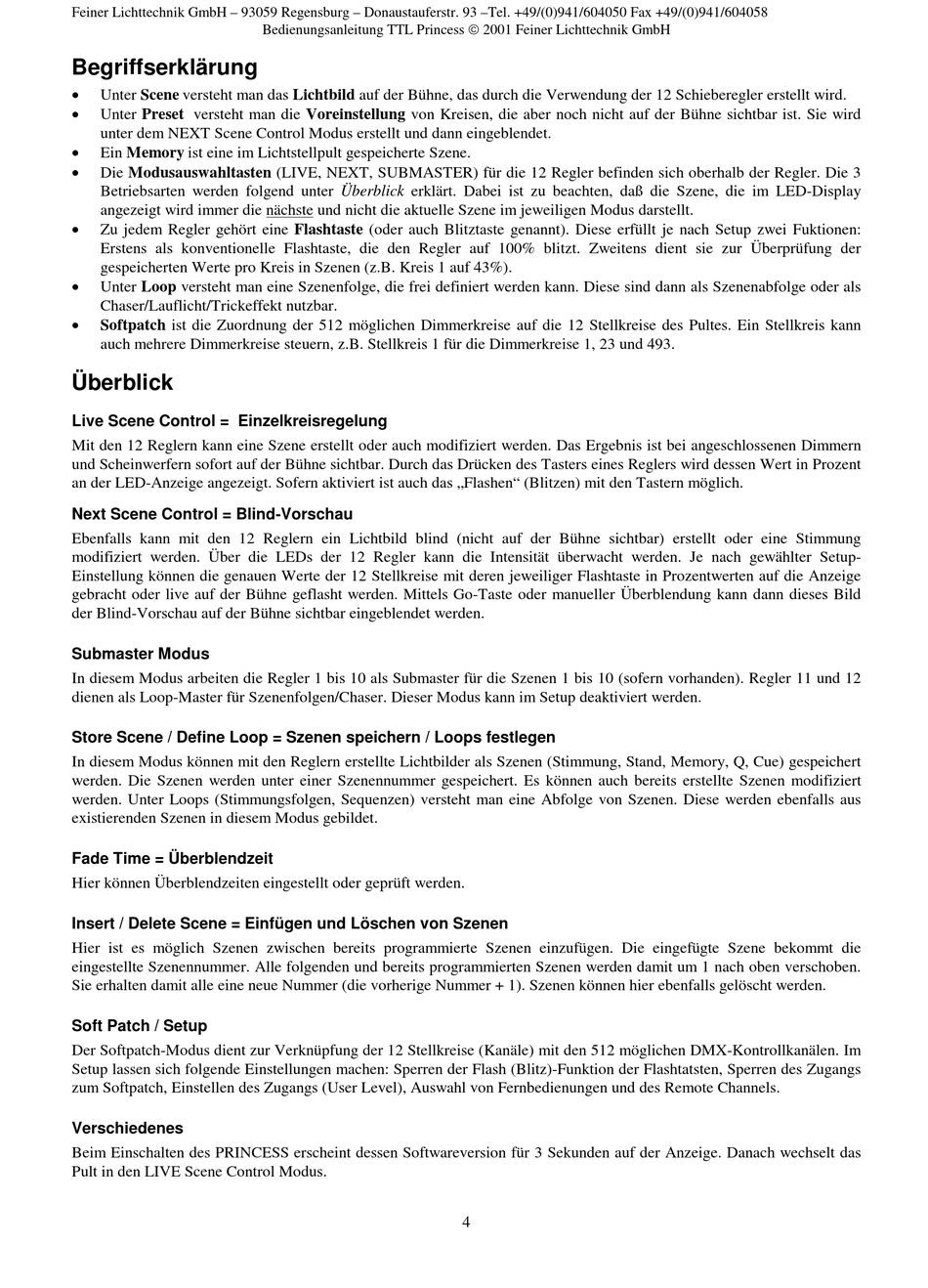

Begriffserklärung
•
Unter Scene versteht man das Lichtbild auf der Bühne, das durch die Verwendung der 12 Schieberegler erstellt wird.
•
Unter Preset versteht man die Voreinstellung von Kreisen, die aber noch nicht auf der Bühne sichtbar ist. Sie wird
unter dem NEXT Scene Control Modus erstellt und dann eingeblendet.
•
Ein Memory ist eine im Lichtstellpult gespeicherte Szene.
•
Die Modusauswahltasten (LIVE, NEXT, SUBMASTER) für die 12 Regler befinden sich oberhalb der Regler. Die 3
Betriebsarten werden folgend unter Überblick erklärt. Dabei ist zu beachten, daß die Szene, die im LED-Display
angezeigt wird immer die nächste und nicht die aktuelle Szene im jeweiligen Modus darstellt.
•
Zu jedem Regler gehört eine Flashtaste (oder auch Blitztaste genannt). Diese erfüllt je nach Setup zwei Fuktionen:
Erstens als konventionelle Flashtaste, die den Regler auf 100% blitzt. Zweitens dient sie zur Überprüfung der
gespeicherten Werte pro Kreis in Szenen (z.B. Kreis 1 auf 43%).
•
Unter Loop versteht man eine Szenenfolge, die frei definiert werden kann. Diese sind dann als Szenenabfolge oder als
Chaser/Lauflicht/Trickeffekt nutzbar.
•
Softpatch ist die Zuordnung der 512 möglichen Dimmerkreise auf die 12 Stellkreise des Pultes. Ein Stellkreis kann
auch mehrere Dimmerkreise steuern, z.B. Stellkreis 1 für die Dimmerkreise 1, 23 und 493.
Überblick
Live Scene Control = Einzelkreisregelung
Mit den 12 Reglern kann eine Szene erstellt oder auch modifiziert werden. Das Ergebnis ist bei angeschlossenen Dimmern
und Scheinwerfern sofort auf der Bühne sichtbar. Durch das Drücken des Tasters eines Reglers wird dessen Wert in Prozent
an der LED-Anzeige angezeigt. Sofern aktiviert ist auch das „Flashen" (Blitzen) mit den Tastern möglich.
Next Scene Control = Blind-Vorschau
Ebenfalls kann mit den 12 Reglern ein Lichtbild blind (nicht auf der Bühne sichtbar) erstellt oder eine Stimmung
modifiziert werden. Über die LEDs der 12 Regler kann die Intensität überwacht werden. Je nach gewählter Setup-
Einstellung können die genauen Werte der 12 Stellkreise mit deren jeweiliger Flashtaste in Prozentwerten auf die Anzeige
gebracht oder live auf der Bühne geflasht werden. Mittels Go-Taste oder manueller Überblendung kann dann dieses Bild
der Blind-Vorschau auf der Bühne sichtbar eingeblendet werden.
Submaster Modus
In diesem Modus arbeiten die Regler 1 bis 10 als Submaster für die Szenen 1 bis 10 (sofern vorhanden). Regler 11 und 12
dienen als Loop-Master für Szenenfolgen/Chaser. Dieser Modus kann im Setup deaktiviert werden.
Store Scene / Define Loop = Szenen speichern / Loops festlegen
In diesem Modus können mit den Reglern erstellte Lichtbilder als Szenen (Stimmung, Stand, Memory, Q, Cue) gespeichert
werden. Die Szenen werden unter einer Szenennummer gespeichert. Es können auch bereits erstellte Szenen modifiziert
werden. Unter Loops (Stimmungsfolgen, Sequenzen) versteht man eine Abfolge von Szenen. Diese werden ebenfalls aus
existierenden Szenen in diesem Modus gebildet.
Fade Time = Überblendzeit
Hier können Überblendzeiten eingestellt oder geprüft werden.
Insert / Delete Scene = Einfügen und Löschen von Szenen
Hier ist es möglich Szenen zwischen bereits programmierte Szenen einzufügen. Die eingefügte Szene bekommt die
eingestellte Szenennummer. Alle folgenden und bereits programmierten Szenen werden damit um 1 nach oben verschoben.
Sie erhalten damit alle eine neue Nummer (die vorherige Nummer + 1). Szenen können hier ebenfalls gelöscht werden.
Soft Patch / Setup
Der Softpatch-Modus dient zur Verknüpfung der 12 Stellkreise (Kanäle) mit den 512 möglichen DMX-Kontrollkanälen. Im
Setup lassen sich folgende Einstellungen machen: Sperren der Flash (Blitz)-Funktion der Flashtatsten, Sperren des Zugangs
zum Softpatch, Einstellen des Zugangs (User Level), Auswahl von Fernbedienungen und des Remote Channels.
Verschiedenes
Beim Einschalten des PRINCESS erscheint dessen Softwareversion für 3 Sekunden auf der Anzeige. Danach wechselt das
Pult in den LIVE Scene Control Modus.
Bedienungsanleitung TTL Princess 2001 Feiner Lichttechnik GmbH
4
