Einhell Royal BSF 55 Bedienungsanleitung

Benzinmotor-schneefräse
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BSF 55
Petrol Snow Thrower

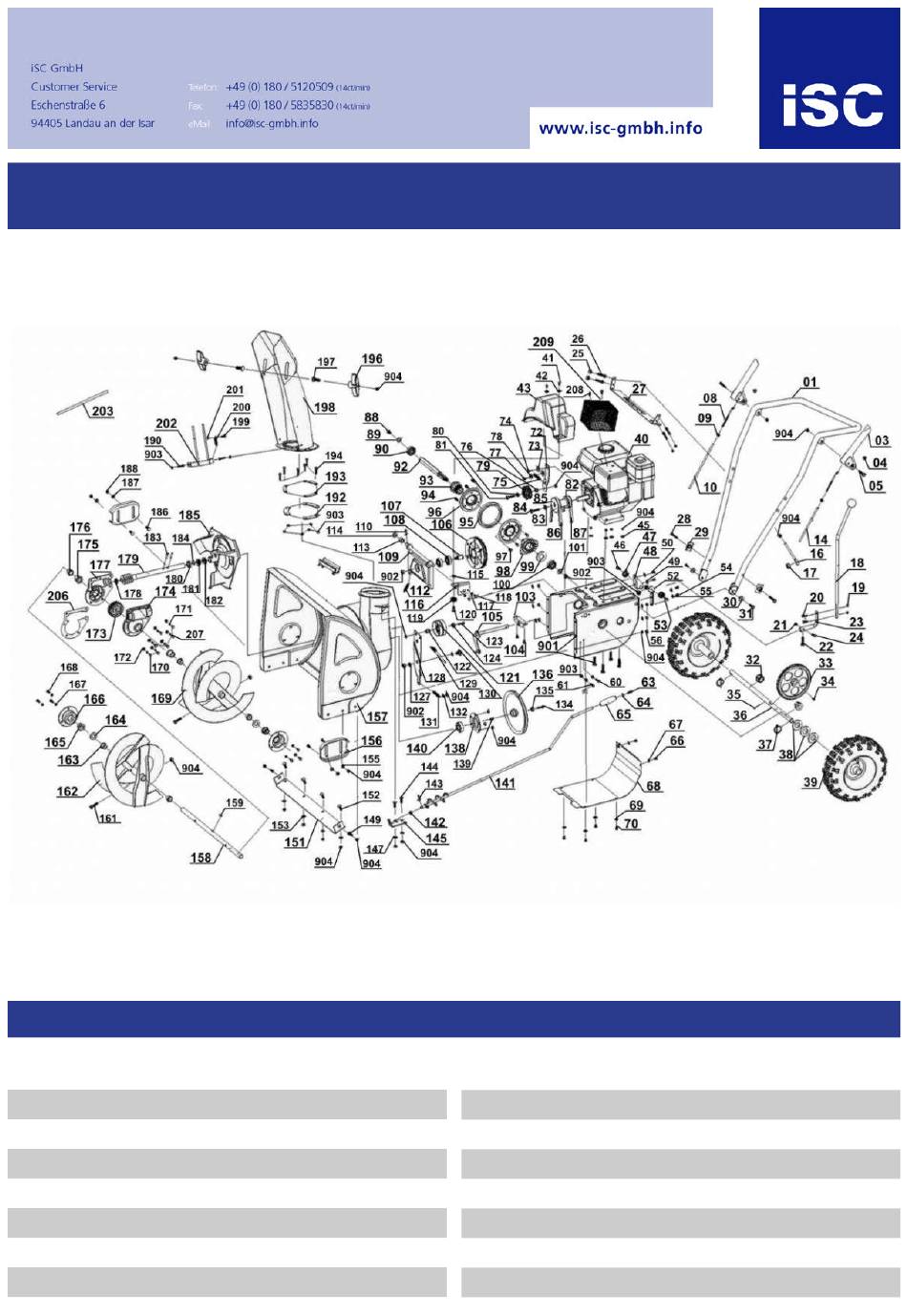

Komponenten / Ersatzteile
Position
Artikel-Nr.
1
341706001001
8
341706001006
9
341706001007
10
341706001008
14
341706001009
28
341706001023
34
341706001029
37
341706001032
Artikel-Nr.: 3417060
Ident-Nr.:
Beschreibung
SJ Handrail kit
SJ Iron Stick
nut
SJ Iron Stick 1
SJ Iron Stick 2
Hexagonal Screw M8*40
Semicircular key
SJ Spring Pin
01016
Position
Artikel-Nr.
39
341706001034
40
341706001035
43
341706001038
75
341706001070
82
341706001077
85
341706001080
86
341706001081
87
341706001082
Beschreibung
Tyre
Gasoline Engine
SJ Pulley Cover
SJ Spring 3
Man Synchronization Wheel
SJ Main pulley
V-belt
Synchronization Belt

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Einhell Royal BSF 55

  • Seite 1 BSF 55 Artikel-Nr.: 3417060 Petrol Snow Thrower Ident-Nr.: 01016 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung 341706001001 SJ Handrail kit 341706001034 Tyre 341706001006 SJ Iron Stick 341706001035 Gasoline Engine 341706001007 341706001038 SJ Pulley Cover 341706001008 SJ Iron Stick 1...
  • Seite 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung 341706001089 SJ Change pulley Circle 341706001104 341706001115 SJ Tension pulley 2(+Bearing) 341706001130 SJ Pulley 341706001135 SJ Handle 341706001137 341706001145 SJ Shave Plate 341706001150 SJ Sliding Stick 341706001152 SJ Output Shaft 341706001155 Not-Standard Screw 341706001159 SJ Shaft Sheath 341706001167 SJ Worm Wheel...

  • Seite 3: Gasoline Engine

    Gasoline Engine Artikel-Nr.: 341706001035 Ident-Nr.: Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung 341706001257 DIPSTICK 341706001385 THROTTLE RETURN SPRING 341706001263 GASKET,CASE COVER 341706001313 RECOIL STARTER ASSY 341706001349 AIR CLEANER ASSY 341706001369 TUBE,FUEL,f4žf8ž165 341706001371 TANK FUEL 341706001376 COIL ASSY.,IGNITION 341706001378 HIGH VOLTAGE BOX...
  • Seite 4 Komponenten / Ersatzteile...
  • Seite 5 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 1 Bedienungsanleitung Benzinmotor-Schneefräse Operating Instructions Petrol Snow Plow Bruksanvisning Bensindriven snöslunga Betjeningsvejledning til snefræser med benzinmotor Käyttöohje Bensiinimoottorikäyttöinen lumilinko Art.-Nr.: 34.170.60 I.-Nr.: 01016...
  • Seite 6 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 2 17 19...
  • Seite 7 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 3...
  • Seite 8 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 4...
  • Seite 9 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 5 19 28...
  • Seite 10 Anleitung BSF 55_SPK7 29.06.2006 6:50 Uhr Seite 6...
  • Seite 11 Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 7...

  • Seite 12: Inhaltsverzeichnis

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 8 Inhaltsverzeichnis Seite Indholdsfortegnelse Side 1. Generelle sikkerhedsanvisninger 1. Allgemeine Sicherheitshinweise 2. Maskinens opbygning og leveringens omfang 24 2. Aufbauübersicht und Lieferumfang 3. Korrekt anvendelse 3. Bestimmungsgemäße Verwendung 4. Miljøbeskyttelse 4. Umweltschutz 5. Samling 24-25 5.

  • Seite 13: Allgemeine Sicherheitshinweise

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 9 Verpackung 19. 1x Splint Das Gerät befindet sich in einer Verpackung um 20. 2x Scheibe für Schubbügelmontage (ø 8) Transportschäden zu verhindern. Diese Verpackung 21. 2x Schraube für Schubbügelmontage M8x20 ist Rohstoff und somit wieder ver- 22.

  • Seite 14: Vor Inbetriebnahme

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 10 unter Punkt 9.4 (Einstellen der Seilzüge) sich das Rad „frei“ auf der Achse drehen kann. Montieren Sie den Schalthebel (5) wie in Abb. 10 Für das Rückrüsten auf Zweiradantrieb gehen - 13 dargestellt. Fügen Sie dazu den Schalthebel Sie (analog wie vorher beschrieben) in durch die dafür vorgesehene Halteplatte im umgekehrter Reihenfolge vor.

  • Seite 15: Motor Abstellen

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 11 Hinweis: Wählen Sie bei nassen, schweren Schallleistungspegel Lwa: 104 db Schnee langsame Geschwindigkeit, bei leichtem Vibration a hv 4,62 m/s Pulverschnee schnellere Geschwindigkeit. Gewicht: 75 kg Zum Einkuppeln der Fräseinheit den linken Be- Flächenleistung max.: 1400m tätigungshebel (Abb.1 / Pos.3) nach unten...

  • Seite 16: Ölwechsel/ Ölstand Prüfen (Vor Jedem Gebrauch)

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 12 9.3 Ölwechsel/ Ölstand prüfen (vor jedem 11. Entsorgung Gebrauch) Der Motorölwechsel sollte jährlich vor Saisonbeginn Achtung! (zusätzlich zu den Informationen im Serviceheft Benzin) bei betriebswarmem Motor durchgeführt Die Schneefräse und deren Zubehör bestehen aus werden.

  • Seite 17: Fehlersuchplan

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 13 13.Fehlersuchplan Warnhinweis: Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden. Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Störung Mögliche Ursachen Behebung...

  • Seite 18: General Safety Instructions

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 14 Packaging 21. 2x bolts for push bar assembly M8x20 The unit is supplied in packaging to prevent its being 22. 2x holding plates for push bar damaged in transit. This packaging is raw material 23.

  • Seite 19: Before Starting The Machine

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 15 Item 17) and the nut (Fig. 12 / Item 18). Set the ON/Off switch (Fig. 1 / Item 12) to the Tightening the setting screw (Fig. 13 / Item A) “ON” position will cause the selector lever to be pushed Push the choke lever (Fig.

  • Seite 20: Switching Off The Engine

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 16 9.1 Air filter maintenance you wish to clear from snow. Clean the air filter before every use, and replace Important. If the snow ejection unit becomes it if necessary. blocked: Switch off the engine and wait until the Undo the screw on the air filter cover (Fig.

  • Seite 21: Storage

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 17 undo the knurled nut (Fig. 9 / Item A) opposite the main cable, extend the screw connector and then tighten the knurled nut again. If the power of the drive unit falls or the plow unit no longer rotates, the cable length must be reduced using the screw connection (using the same procedure described above).

  • Seite 22: Troubleshooting Guide

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 18 13. Troubleshooting guide Warning: Switch off the engine and pull out the ignition cable before making any checks or adjustments. Warning: If, after making an adjustment or repair to the engine, you let it run for a few minutes, remember that the exhaust and other parts will get hot.

  • Seite 23: Allmänna Säkerhetsanvisningar

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 19 Förpackning 19. 1 st sprint Maskinen ligger i en förpackning som fungerar som 20. 2 st brickor för montering av skjutbygel (ø 8) skydd mot transportskador. Denna förpackning 21. 2 st skruvar för montering av skjutbygel M8x20 består av olika material som kan återvinnas.

  • Seite 24: Före Användning

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 20 muttern (bild 12 / pos. 18). Skruva fast Starta motorn med snörstarten (bild 1a / pos.16). inställningsskruven (bild 13 / pos. A) för att Dra ut handtaget ca 10-15 cm (tills du känner av växelspaken ska tryckas fjädrande uppåt in i ett motstånd) och dra sedan kraftigt med ett ryck.

  • Seite 25: Stänga Av Motorn

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 21 7.3 Stänga av motorn Lossa på filterelementets skruv (bild 26) och ta Skjut gasreglaget (bild 1a / pos.13) åt vänster sedan av den (bild 27). (tomgång). Använd inte bensin eller aggressiva Stäng bensinkranen (bild 1a / pos. 15). rengöringsmedel för att rengöra elementet.

  • Seite 26: Förvaring

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 22 mittemot huvudvajern, förläng förskruvningen och dra sedan åt räffelmuttern på nytt. Om hjuldriftens prestanda avtar eller om fräsdriften inte längre roterar, måste vajerns längd förkortas med förskruvningen (på motsvarande sätt enligt beskrivningen ovan). 10.
  • Seite 27 Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 23 13. Felsökningstabell Varning! Slå först ifrån motorn och dra av tändstiftskontakten innan du gör inspektioner eller justeringar. Varning! Om motorn har kört ett par minuter efter justering eller reparation måste du tänka på att avgasröret och andra delar är heta.

  • Seite 28: 1. Generelle Sikkerhedsanvisninger

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 24 DK/N Emballage 19. 1x split Maskinen er pakket ind for at undgå transportskader. 20. 2x skive til samling af førehåndtag (ø 8) Emballagen består af råmaterialer og kan således 21. 2x skrue til samling af førehåndtag M8x20 genanvendes eller indleveres på...

  • Seite 29: Inden Ibrugtagning

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 25 DK/N ved hjælp af skruen (fig.12 / pos.17) og Sæt tænd/sluk-knappen (fig.1 / pos.12) i position møtrikken (fig.12 / pos18). Idet du skruer „ON“ justerskruen (fig.13 / pos. A) fast, trykkes Skub chokerarmen (fig.1a / pos.14) til venstre gearstangen pr.

  • Seite 30: Tekniske Data

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 26 DK/N Vigtigt! Hvis udkastenheden stopper til: Sluk 9.1 Vedligeholdelse af luftfilter motoren, og vent, indtil fræseenheden står helt Rens luftfilteret hver gang før brug; skift det ud stille. Rens udkastenheden med en fast om nødvendigt.

  • Seite 31: Opbevaring

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 27 DK/N 9.4 Indtilling af trækkabler (fig.9) I køre- og fræsestilling skal koblingsarmene kunne presses ned til førehåndtaget uden den store kraftanstrengelse. Hvis trækkablerne her er for stramme, skal de gøres længere. Det gør du ved at løsne fingermøtrikken (fig.
  • Seite 32 Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 28 DK/N 13. Fejlsøgningsoversigt Advarsel: Sluk motoren, og træk tændrørskablet ud inden eftersyn og justeringer. Advarsel: Når motoren har kørt i nogle minutter i forbindelse med justering eller reparation, så husk på, at udstødningen og andre dele kan være brændvarme.

  • Seite 33: Yleiset Turvallisuusmääräykset

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 29 Pakkaus 20. 2x välilevy työntösangan asennusta varten (ø 8) Laite on pakattu kuljetuspakkaukseen, jotta vältetään 21. 2x ruuvi työntösangan asennusta varten M8x20 kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja 22. 2x työntösangan pidikepelti sitä...

  • Seite 34: Ennen Käyttöönottoa

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 30 työntösangassa olevan tähän tarkoitetun 7.1 Moottorin käynnistys pidikelevyn läpi. Kiinnitä sitten kytkinvipu ruuvilla Avaa bensiinihana (kuva 1a / kohta 15) (kuva 12 / kohta 17) ja mutterilla (kuva 12 / kohta työntämällä hanaa oikealle 18).

  • Seite 35: Moottorin Sammuttaminen

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 31 Ajotoiminnon kytzkemiseksi paina Huomio: Sammuta laite heti ja ota yhteyttä oikeanpuoleista käynnistysvipua (kuva 1 / kohta valtuutettuun myyjään, jos: 2) alaspäin ja lumilinko lähtee liikkeelle. Ohjaa lumilinkoa puhdistettavien alueiden ja käytössä esiintyy epätavallista tärinää tai melua. moottori tuntuu olevan ylikuormitettu tai siinä...

  • Seite 36: Säilytys

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 32 Öljynpuutevalvonta Öljynpuutevalvonta toimentuu, kun moottoriöljyn määrä on liian vähäinen. Tällöin moottoria ei voi käynnistää tai se sammuu automaattisesti lyhyen ajan kuluttua. Käynnistäminen on mahdollista vasta kun moottoriöljyä on lisätty (katso kohtaa 9.3). 9.4 Vaijereiden säätö...

  • Seite 37: Vianhakukaavio

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 33 13. Vianhakukaavio Varoitus: Sammuta ensin moottori ja irroita sytytysjohto, ennen kuin suoritat tarkastuksia tai säätöjä. Varoitus: Jos moottori on käynyt muutaman minuutin säädön tai korjauksen jälkeen, niin muista aina, että pakoputki ja muut osat ovat kuumenneet. Älä siis kosketa niihin, jotta et saa palovammoja. Häiriö...

  • Seite 38: Konformitätserklärung

    Atbilstības sertifikāts apliecina zemāk minēto preču mas∂n∂ sunar. atbilstību ES direktīvām un standartiem ‰ËÏÒÓÂÈ ÙËÓ ·ÎfiÏÔ˘ıË Û˘Ìʈӛ· Û‡Ìʈӷ Ì ÙËÓ √‰ËÁ›· ∂∂ Î·È Ù· ÚfiÙ˘Ô ÁÈ· ÙÔ ÚÔ˚fiÓ Benzin-Schneefräse BSF 55 98/37/EG 87/404/EWG R&TTED 1999/5/EG 73/23/EWG_93/68/EEC L WM = 103 dB; L WA = 104 dB...

  • Seite 39: Garantieurkunde

    Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 35 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der tie gilt für den Bereich der Bundesrepublik Deutschland oder der Übernahme des Gerätes durch den Kunden.
  • Seite 40 Anleitung BSF 55_SPK7 29.06.2006 6:51 Uhr Seite 36 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of ISC GmbH.
