ADSKILLELSE AF SYSTEM 2200

Modulets bagplade frigøres fra huset ved hjælp af en skruetrækker, som vist på
billede 1 .
Inden printet kan udtages, kan det ved moduler med knapper være nødvendigt
at fjerne disse, se billede 2 .
Derefter kan bagpladen udtrækkes sammen med printet, men vær opmærksom
på printets placering i huset, da det er muligt at isætte dette i flere positioner .
Træk ikke unødigt i ledningerne, men tag fat i printet, se billede 3 .
Nu kan switche og jumpere ændres .
Det er vigtigt, at ingen ledninger kommer i klemme, når bagplade og huset
samles .

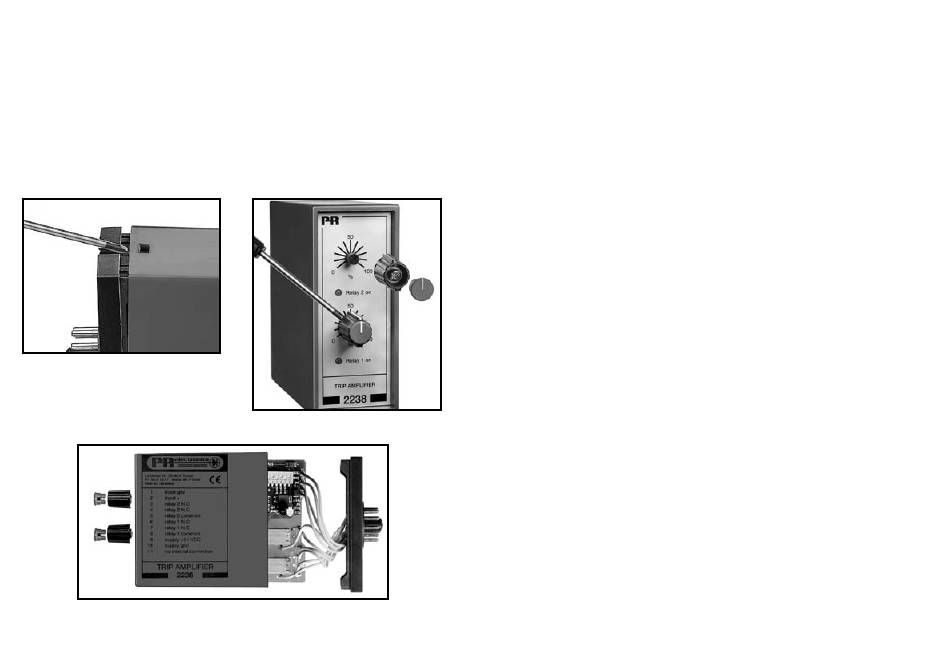

Billede 1: Adskillelse af bagplade og hus .
Billede 3: Udtagelse af print for dipning og flytning af jumpere .
6
Billede 2: Afmontering af knapper .
TRANSFORMATOR 2240
• Dobbeltisoleret transformator
• 3,75 kVAC isolationsspænding
• 30 VA ringkerne-transformator
• Beskyttet mod termisk overbelastning
• 12 eller 24 VAC sekundærspænding
• Monteres i 11-polet relæsokkel

ANVENDELSE:

Forsyning af udstyr med 12 eller 24 VAC . Transformator for stabiliseret DC spæn-
dingsforsyning, f .eks . type 2229 .

TEKNISK KARAKTERISTIK:

Ringkernetransformator med 3,75 kVAC isolationsspænding mellem primær- og
sekundærvikling . Primærviklingen er forsynet med en termisk sikring, som afbry-
der, når temperaturen overstiger 100°C . To transformatorer kan parallelkobles for
højere udgangsef fekt . Tranformatoren er indstøbt i plasthuset og bør monteres
med 10 mm afstand mellem nabomoduler for optimering af af køling .
Belastningsskemaet angiver sammenhængen mellem omgivelsestemperatur
og max . VA-udgang . Modulet leveres med holdebøjle for sikker fastholdelse til
relæsokkel .

MONTERING:

2240 benytter en standard 11-polet sokkel og kan monteres i alle stillinger . For
bedste luftafkøling anbefales det at montere enheden i lodret stilling og at holde
en mindre afstand (10 mm) til nabomoduler .
INDGANG:
Standard primærspænding på 115 eller 230 VAC . Specielle primær spændinger
kan leveres, men lager føres ikke .
uDGANG:
Standard sekundærspænding på 12 eller 24 VAC . Max . DC-effekt efter ensret-
ning og stabilisering er 20 W . Specielle sekun dærspændinger kan leveres, men
lagerføres ikke .
