3,6 V 1,5Ah LITHIUM-IONEN Akku-Stabschrauber im
Aluminiumkoffer & inkl. 13 Bits & 1 biegsame Welle
Sehr geehrter Kunde,
haben Sie Fragen zu unseren Produkten? Dann rufen Sie uns einfach an. Unser kompetentes
Mitarbeiterteam steht Ihnen mit Rat und Tat zur Verfügung.
Bitte wenden Sie sich bei technischen Fragen an:
Bei Ersatzteilbestellungen:
Fax:
Email:
LIVECHAT:
Allgemeine Informationen zu dieser Bedienungsanleitung
Diese Bedienungsanleitung ist Bestandteil Ihres Akku-Stabschraubers und muss ständig am oder
in der Nähe des Gerätes verfügbar sein. Die Bedienungsanleitung vermittelt Ihnen wichtige
Hinweise und Informationen, die zur sicheren Benutzung des Gerätes erforderlich sind!
Die Bedienungsanleitung muss von jeder Person, die mit der Bedienung / Nutzung/ Wartung des
Gerätes beauftragt ist, vollständig gelesen werden. Die Bedienungsanleitung bitte aufbewahren
und an Nachbesitzer weitergeben!
Alle Warnhinweise dienen stets auch Ihrer persönlichen Sicherheit!
Red Tools Germany GmbH & Co. KG / Fellhornstrasse 6 / D-87719 Mindelheim
Geschäftszeiten: Montag bis Freitag 9 - 16 Uhr außer an Feiertagen
BEDIENUNGSANLEITUNG
QVC-Artikel-Nr. 507510
QV90221 / Modell: PLSL-M118
-
kundendienst@redtools.de
1 -
08261/73 13 9 0
08261/73 13 9 24
08261/73 13 9 28
www.redtools.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Baricus QV90221
Inhaltszusammenfassung für Baricus QV90221
- Seite 1 3,6 V 1,5Ah LITHIUM-IONEN Akku-Stabschrauber im Aluminiumkoffer & inkl. 13 Bits & 1 biegsame Welle QVC-Artikel-Nr. 507510 QV90221 / Modell: PLSL-M118 Sehr geehrter Kunde, haben Sie Fragen zu unseren Produkten? Dann rufen Sie uns einfach an. Unser kompetentes Mitarbeiterteam steht Ihnen mit Rat und Tat zur Verfügung.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise Seite 3 Arbeitsplatz Seite 3 Elektrische Sicherheit Seite 3 Sicherheit von Personen Seite 3-4 Sorgfältiger Umgang u. Gebrauch von Elektrowerkzeugen Seite 4 Wartung u. Reparatur Seite 5 Spezielle Sicherheitshinweise Seite 5 Verwendungszweck Seite 5 Technische Daten Seite 5 Produktbeschreibung Akku Stabschrauber Seite 6 Produktbeschreibung Akku und Ladegerät... -
Seite 3: Allgemeine Sicherheitshinweise
ACHTUNG: BITTE LESEN SIE DIESE BEDIENUNGSANLEITUNG, BEVOR SIE IHREN NEUEN AKKU-STABSCHRAUBER IN BETRIEB NEHMEN UND BEACHTEN SIE ALLE HINWEISE. BEWAHREN SIE DIESE ANLEITUNG FÜR DEN SPÄTEREN GEBRAUCH GUT AUF. ALLGEMEINE SICHERHEITSHINWEISE Bitte lesen Sie alle Hinweise genau. Falsche Bedienung könnte zu Stromschlägen, Brand oder ernsthaften Verletzungen führen. -
Seite 4: Sorgfältiger Umgang U. Gebrauch Von Elektrowerkzeugen
5. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie zu jeder Zeit das Gleichgewicht. Benutzen Sie das Gerät nicht auf einer Leiter oder auf wackeligem Untergrund. SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTORWERKZEUGEN 1. Benutzen Sie Schraubzwingen oder andere Hilfsmittel um das zu bearbeitende Werkstück zu sichern. -
Seite 5: Wartung U. Reparatur
WARTUNG UND REPARATUR 1. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren. Instandhaltung und Wartung durch nicht qualifizierte Personen kann zu Unfällen führen. 2. Verwenden Sie nur original Ersatzteile. Lesen und beachten Sie die Bedienungsanleitungen und Sicherheitshinweise dieses Handbuchs. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. -
Seite 6: Produktbeschreibung Akku Stabschrauber

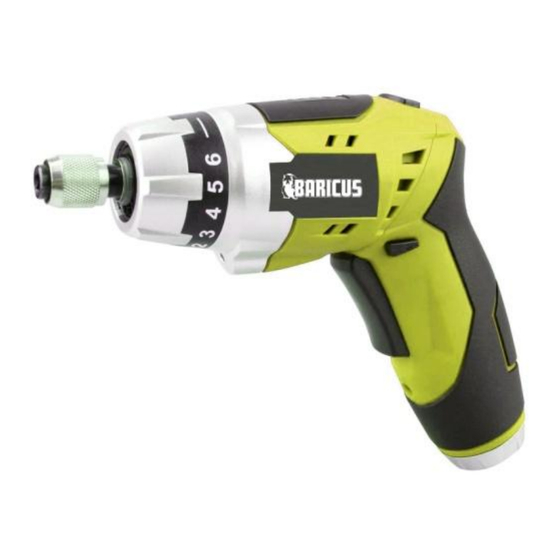

PRODUKTBESCHREIBUNG: AKKU-STABSCHRAUBER 1. Bitaufnahme mit Schnellverriegelung 2. Drehmomentvorwahl 3. LED Ladestandsanzeige 4. Sicherungsknopf zur Nutzung als Stabschrauber 5. Motorgehäuse mit Lüftungsschlitzen 6. Rechts- /Linkslauf & Transportsicherung 7. Akkuschrauber mit eingebautem Lithium Ionen Akku 8 . LED Taschenlampe mit 4 LED 9. -
Seite 7: Produktbeschreibung Akku Und Ladegerät
AKKU laden und LADEGERÄT Akku Ladekabel (WJG-Y050600300W) Hinweis: Der Akku muss vor der ersten Inbetriebnahme aufgeladen werden. Wenn Sie Ihren Akku längere Zeit nicht benutzt haben, muss er zunächst aufgeladen werden. Ein neuer Akku erlangt seine volle Leistung erst nach ungefähr 5 Ladezyklen. Ein deutliches Nachlassen der Leistungsfähigkeit des Akkus bedeutet, dass der Akku abgenutzt ist und ersetzt werden muss. -
Seite 8: Wichtige Hinweise Zum Laden
Wichtige Hinweise zum Laden: Die beste Leistung und die längste Lebensdauer des Akkus können Sie erreichen, wenn Sie den Ladevorgang bei Umgebungstemperaturen von 18-24°C durchführen. Laden Sie den Akku nicht bei extrem kalten oder heißen Temperaturen um Schäden am Akku zu vermeiden. ... -
Seite 9: Akku Laden
AKKU LADEN Bevor Sie Ihren 3.6 Volt Akku-Stabschrauber in Betrieb nehmen können, muss dieser geladen werden. Stecken Sie dazu den Stecker (13) des Ladegerätes in die dafür vorgesehene Buchse (9) am Akkuschrauber. Danach stecken Sie bitte den Netzstecker (14) in eine handelsübliche Steckdose (230 V). Nachdem nun beide Anschlüsse eingesteckt sind beginnt der Ladevorgang. -
Seite 10: Akku Ladestandsanzeige
LADESTANDSANZEIGE Wenn Sie während des Arbeitens mit dem Akkuschrauber die Akkukapazität abrufen wollen, halten Sie den schwarzen Knopf (18) gedrückt. Je nachdem, wie lange Sie mit dem Gerät arbeiten, desto mehr Lichter erlöschen an der Akkustandanzeige. Bitte beachten Sie, dass anfangs alle Lichter gleichzeitig aufleuchten. GRÜN + GELB +ROT: Ladekapazität: 100 - 50% GELB + ROT:... -
Seite 11: Bitaufnahme Mit Schnellverriegelung Und Drehmomentvorwahl
BITAUFNAHME mit SCHNELLVERRIEGELUNG und DREHMOMENTVORWAHL Minimale Kraftübertragung Maximale Kraftübertragung Bitaufnahme mit Schnellverriegelung: Um Bits in der Bitaufnahme zu befestigen schieben Sie den Außenring (19) in Pfeilrichtung nach unten. Stecken Sie nun den benötigten Bit in die Bitaufnahme (12) und lassen den Außenring wieder los. Dieser verschließt nun automatisch und hält den Bit fest. -
Seite 12: Rechts Linkslauf/Transportsicherung
RECHTS-/LINKSLAUF & TRANSPORTSICHERUNG Mit dem Rechts-/Linkslaufschalter (6) können Sie die Drehrichtung Ihres Bohrfutters einstellen. Drücken Sie den Schiebeschalter nach links, können Sie im Rechtslauf arbeiten, drücken Sie den Schiebeschalter nach rechts, können Sie im Linkslauf arbeiten. Rechtslauf: zum Eindrehen von Schrauben Linkslauf: zum Lösen bzw. -
Seite 13: Verwendung Als Taschenlampe
VERWENDUNG ALS TASCHENLAMPE Der Akkuschrauber ist mit einer LED Taschenlampe mit 4 LED (8) und einem Tastschalter ausgestattet. Diese kann durch einfaches Drücken in Pfeilrichtung (nach innen Drücken bis es „Klick“ macht) in Betrieb genommen werden. Ein erneutes Drücken schaltet diese wieder aus. Die Taschenlampe kann sowohl in Stellung als (normaler) Akkuschrauber mit Pistolengriff als auch als Stabschrauber verwendet werden. -
Seite 14: Gewährleistung
Dieses Symbol auf Batterien und Akkus gibt einen Hinweis zur umweltgerechten Entsorgung. Diese Batterien und Akkus dürfen nicht über den Hausmüll entsorgt werden! Zusätzliche Kennzeichnungen wie Cd= Cadmium, Hg= Quecksilber oder Pb= Blei geben Aufschluss über die in den betreffenden Batterien und Akkus vorhandenen Schwermetalle. Entsorgen Sie Ihr Gerät inklusive Zubehör und leerer Batterien sowie Verpackung nicht einfach im Mülleimer, sondern führen Sie es einer umweltgerechten Wiederverwertung zu. -
Seite 15: Eu-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. ________________________________________________________________________________ Produktidentifikation: BARICUS Stabschrauber QV90221 / PLSL-M118 Ladegerät: WJG-Y050600300W _____________________________________________________________________ Produkte dieser Erklärung stehen im Einklang mit: Produktsicherheit: TÜV Rheinland Zertifikatsnummer: S 50274691 Stabschrauber: QV90221/ PLSL-M118 Ladegerät : WJG-Y050600300W...
