TECHNISCHE INFORMATION / MONTAGEANLEITUNG
Solarstation CIRCOtransfer 70 / 110

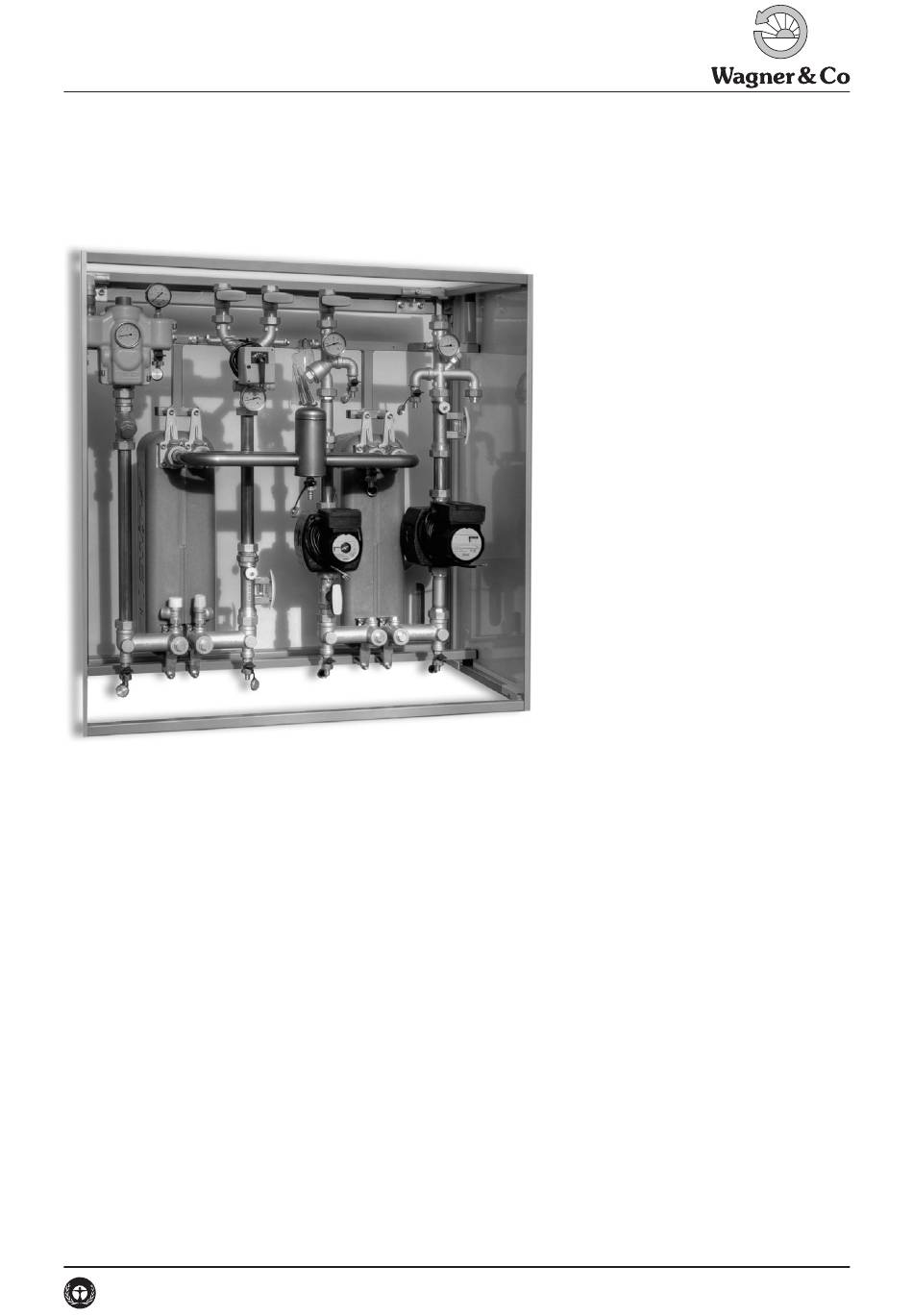

Abb. 1 Solarstation CIRCOtransfer 70/110 für große Solaranlagen
Produktmerkmale
●
Komplett vormontierte Solarstation für große Solaran-
lagen mit Kollektorfeldern bis 180 m², auf Anfrage bis
300 m²
●
Leistungsstark und betriebssicher: Zwei in Reihe ge-
schaltete Plattenwärmeübertrager, Luftabscheider,
Durchflussmesser, 3 Sicherheitsventile uvm
●
Stabiler Wandrahmen aus Aluminium und korrosions-
geschütztem Blech
●
Vorbereitet für Wärmemengenzählung
●
2-Schicht-Beladung oder 2-Speicher-Beladung durch
integriertes Umschaltventil
●
Hocheffizienzpumpen der neusten Generation
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Solarkreis DE-XXX_CIRCOtransfer-70-110_TI-MA-120221-1WA10084
