4.1 Beschreibung

Das Gleichrichtermodul mit einem vorgeschalteten Netzfilter und PFC dient der Umwandlung der eingehenden
Wechselspannung in Gleichspannung umgewandelt. Mithilfe eines ultraschnellen Hochleistungstransistors und
ausgehend von einer 385 V-Gleichspannung wird über einen DC/AC-Konverters eine Wechselspannung von 90
kHz erzeugt. Ein Spezialtransformator mit galvanisch getrenntem Ein- und Ausgang verringert die hochfrequen-
te Wechselspannung auf den für die Erzeugung der gewünschten Gleichspannung erforderlichen Wert. Diese
AC-Spannung wird wiederum mittels ultraschneller Gleichrichterdioden und eines effizienten Filtersystems
gleichgerichtet.
Die Gleichrichter-Module sind in den Leistungsstärken 1000, 2000 und 2700 W sowie den Spannungsstärken
48, 110 oder 125 VDC erhältlich. Der Gleichrichter verarbeitet Einphasenwechselstrom. Das Konzept gestattet,
entsprechend den Anforderungen des Endbenutzers und der geforderten Leistung die Anlage sowohl als ein-
oder dreiphasiges System zu Betreiben. Mit der Möglichkeit, die Gleichrichter parallelzuschalten, und der ho-
hen Ladungsspeicherkapazität der Batterien für lange Autonomiezeiten, eignet sich der DC-POWER-SYS bes-
tens für die verschiedensten Hightech-Anwendungen.
4.2 Kontroller
Das Kontroller-Modul überwacht und lenkt das gesamte DC-POWER-SYS System über einen Mikroprozessor,
der die Einstellungen steuert und die Messwerte gleichzeitig in einer eigenen LCD-Anzeige ausgibt: Messung
von Eingangs- und Ausgangsleistung, Batterieladeströme, kritische und nicht-kritische Laststeuerung, Kommu-
nikationskanäle mit der Umgebung. Das Kontroller-Modul kann bis zu 30 parallelgeschaltete Gleichrichter len-
ken und Systeme bis zu 81 kW mit „N+n" redundanten Konfigurationsmöglichkeiten steuern.
4.3 Kommunikationsmodul
Jedes System verfügt über ein Kommunikationsmodul in seiner Standardversion mit programmierbaren potenti-
alfreien Kontakten, sich gegenseitig ausschliessenden RS232/485-Kanäle, Batterietemperatursonde zur Mes-
sung und Kompensation der eigenen Schwebespannung sowie einen Slot für den Ethernet/SNMP-Adapter. Die
erweiterte Version verfügt über sechs weitere potentialfreie Kontakte und einen Anschluss für eine Elektrolyt-
Füllstandssonde für Nassbatterien.

4.4 Zyklusfunktion und Smartbetrieb

Das System ist üblicherweise auf die für die Verbraucher erforderliche Leistung abgestimmt, plus die für die
Ladung der Batterien erforderliche Leistung sowie die redundanten Module. In den meisten Fällen allerdings
sind die Gleichrichtermodule parallel geschaltet und teilen sich die Versorgung der Verbraucher, das heisst sie
arbeiten nur mit Teilleistung und sind nicht ausgelastet. Die Lösung hierfür liefert der Smartbetrieb des Kontrol-
ler-Moduls.
In dieser Betriebsart werden sowohl die redundanten Module als auch solche, die nicht benötigt werden, abge-
schaltet, um die für maximale Auslastung erforderliche Anzahl an Modulen zu erhalten (diese Zahl kann über
die LCD-Tafel eingestellt werden). Fällt eines der Module aus, wird vom Kontroller-Modul eines der abgeschal-
teten Module (im Bereitschaftsmodus) aktiviert, um das ausgefallene zu ersetzen. Auf diese Weise wird eine
optimale Auslastung und Verlängerung der Lebensdauer des Systems erreicht.
SICOTEC AG

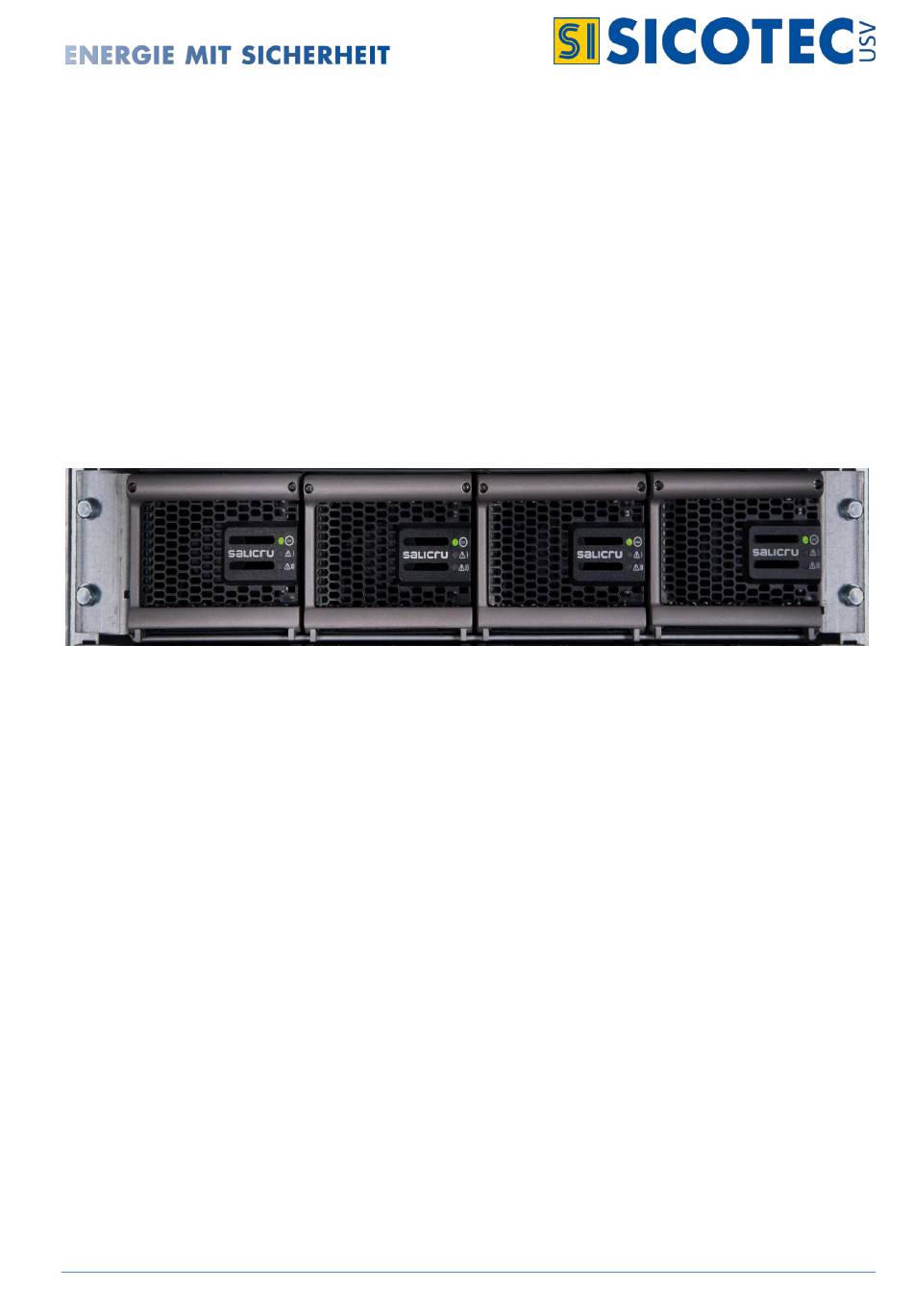

Power-Module im 19" Baugruppenträger
