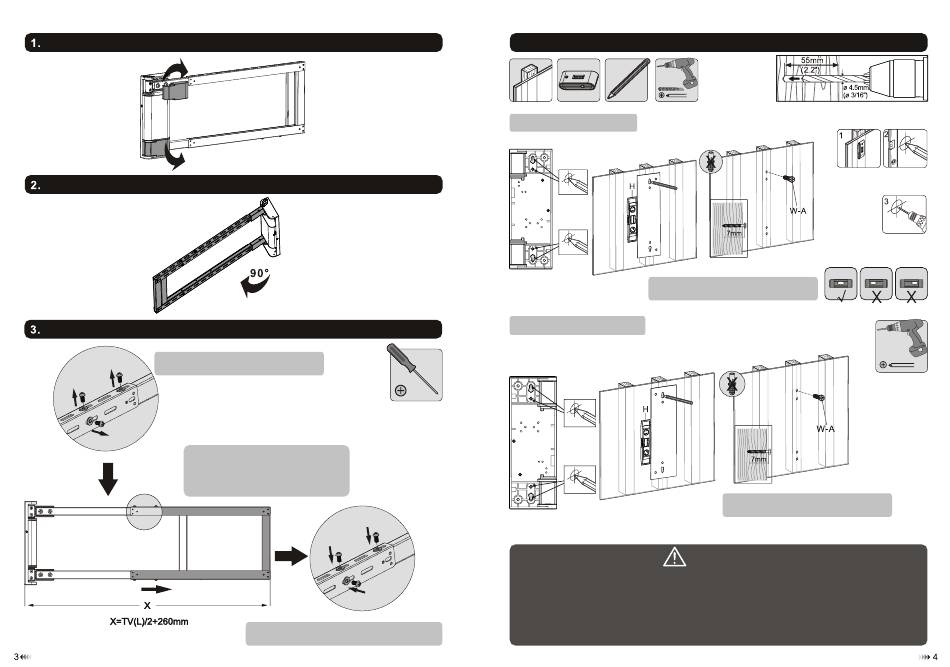

Trennen der dekorativen Abdeckungen von der Wandhalterung
Trennen der dekorativen Abdeckungen von der Wandhalterung
Öf f nen des Schwenkarms
Ausrichtung des Schwenkarms
Entf ernen Sie die Schrauben und Unterlegscheiben
mit dem richtigen Kreuzschlitzschraubendreher
Der Schwenkarm muss entsprechend der Größe
des Fernsehers eingestellt werden.
X= L/ 2 + 260mm
L: Länge des TV
Wiedereinsetzen der Schrauben und Unterlegscheiben, um
den Schwenkarm nach Abschluss der Einstellung zu sichern.
4a. Für Holzwand Montage
Montagevariante 1:
Ziehen Sie die Schraube f est und lassen Sie diese
7mm aus der Wand hinausragen
Montagevariante 2:
WARNUNG
- Stellen Sie bei der Montage an Holzwänden sicher, dass die Bef estigungsschrauben in der Mitte der Holzbalken verankert sind.
Die Verwendung eines Holzbalken-Finders ist sehr empf ehlenswert.
- Stellen Sie Material f ür andere Arten von Bef estigungslösungen sicher.
- Vergewissern Sie sich, dass die Wand das Gesamtgewicht der Geräte und aller daran bef estigten Geräte und Komponenten
sicher tragen wird.
Finden und markieren Sie die genaue
Position der Befestigungslöcher
Bohrlöcher bohren
Ziehen Sie die Schraube f est und lassen Sie diese
7mm aus der Wand hinausragen
