Vorbereitung des Sensors

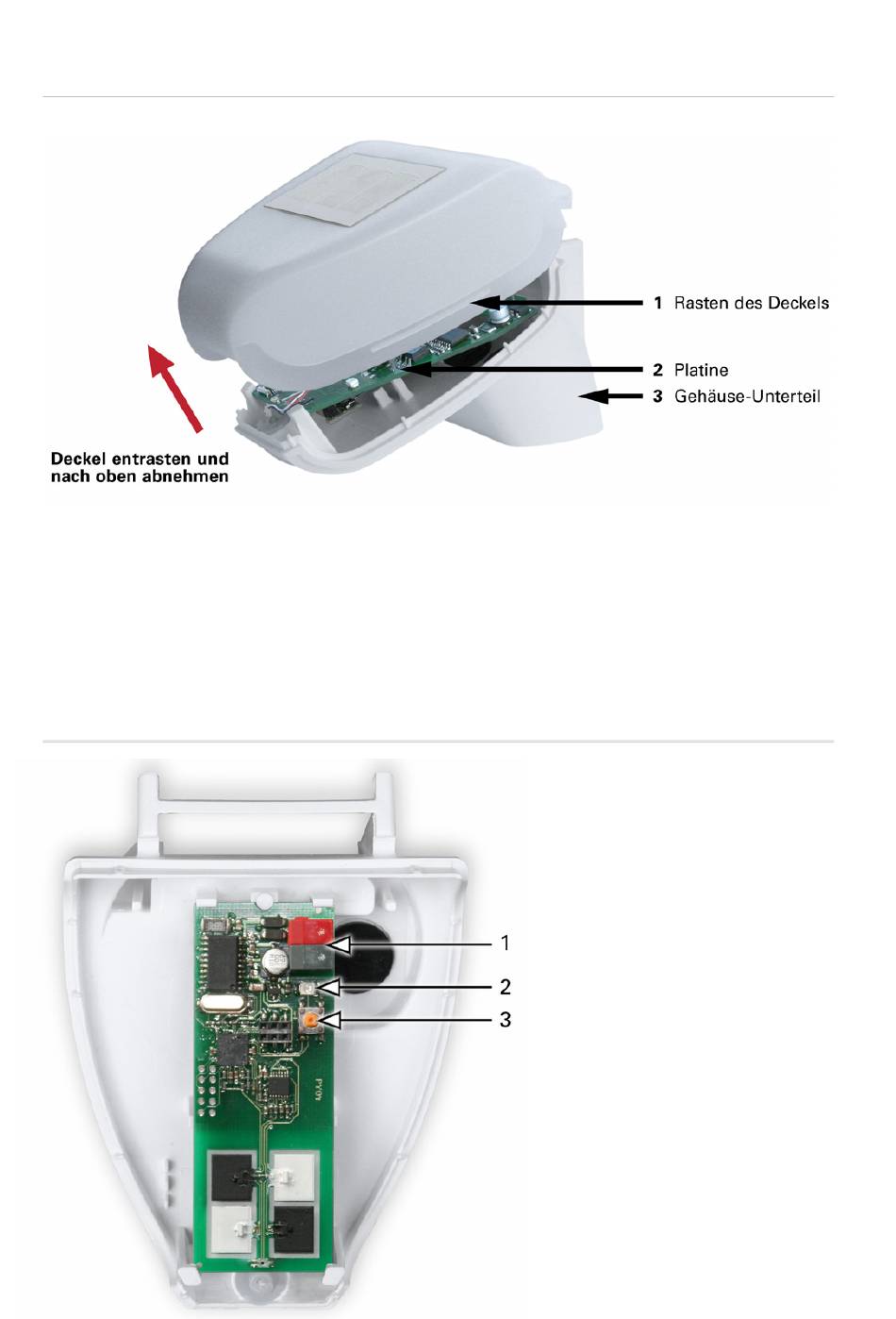

Abb. 7
Der Deckel des Sensors ist am unteren Rand rechts und links eingerastet (siehe Abb. 7).
Nehmen Sie den Deckel ab. Führen Sie das Anschlusskabel durch die Gummidichtung
an der Unterseite des Sensors und schließen Sie Spannung und Datenkabel an die dafür
vorgesehenen Klemmen an.
Aufbau der Platine
Abb. 8
1
KNX-Klemme +/-
2
Programmier-LED
3
Programmier-Taster
zum Einlernen des
Geräts
7
